Диоды серии EP1278-1-DM предназначены для обнаружения фторида водорода (HF) с использованием линии поглощения 1278.1 нм.
Диод EP1278-1-DM построен на технологической платформе "Дискретной моды" (Discrete Mode), разработанной компанией Eblana Photonics. Он обеспечивает стабильную генерацию излучения на длине волны 1278.1 нм для приложений по детектированию фторида водорода (HF).
Особенности:
- Варианты корпуса: 14-pin "бабочка", TO39 (с TEC), TO56, модуль DX-1 (драйвер и TEC);
- Популярные длины волн в этой области спектра: 1268 нм, 1273 нм, 1278 нм;
- Точные, стабильные спектральные характеристики;
- Монолитная конструкция без внешнего резонатора;
- Перестраивается по температуре или току;
- Низкая чувствительность к механическим вибрациям.
Техническая характеристика:
|
Параметр |
Значение |
|
Длина волны |
1278.1 нм (± 2 нм) |
|
Выходная мощность |
≥ 8 мВт |
|
Ширина спектральной линии |
< 2 МГц |
|
Тип волокна |
PM, free-space |
|
Коэффициент подавления боковой моды (SMSR) |
40 дБ (тип.) |
|
Оптическая изоляция |
> 40 дБ |
Доступные типы корпусов

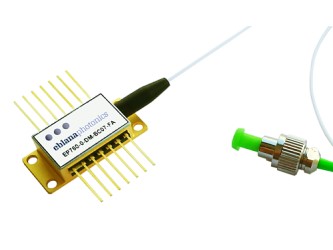

14-pin "бабочка" – для простого использования и интеграции.
- С контролируемой температурой;
- PM/SMF волокно с коннекторами FC/APC;
- Встроенный изолятор.
TO39 – вывод излучения в свободное пространство "free space". Идеален для приложений по детектированию газов. В корпус встроен термоэлектрический охладитель TEC для точного контроля температуры.
- С контролируемой температурой;
- Наклонное окно с AR покрытием;
- Вывод излучения в свободное пространство "free space".
TO56 – обычно используется для телекоммуникационных приложений.Соответствует Telcordia и RoHS. Доступен с плоским окном или с шариковой линзой.
- Вывод излучения в свободное пространство "free space";
- Герметичный корпус;
- Плоское окно или шариковая линза 1.5 мм.
Модуль DX-1 – включает в себя модуль «бабочка» со встроенным драйвером тока и контроллером TEC. Разработанная для простоты эксплуатации, она является идеальной платформой для высокостабильного обнаружения газа или дистанционного зондирования.
- Встроенный драйвер и TEC контроллер;
- PM/SMF волокно с коннекторами FC/APC;
- Встроенный изолятор;
- Питается от источника +5 В DC.
