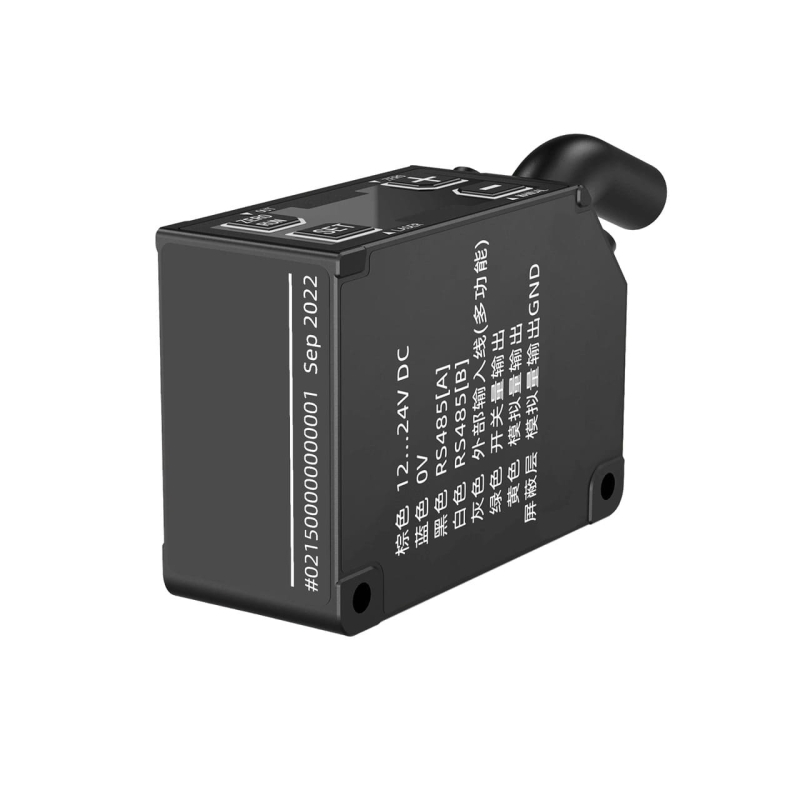

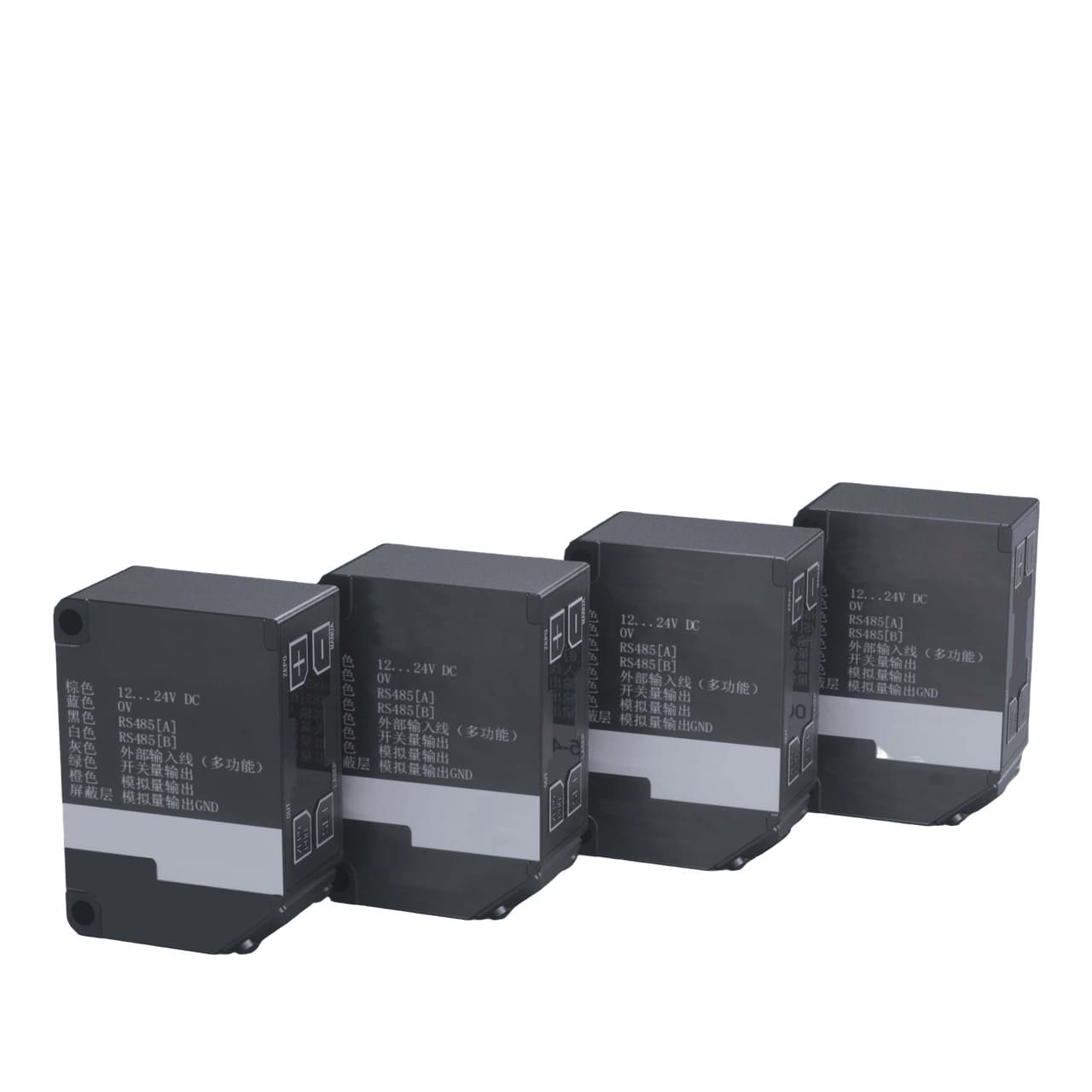

Лазерный датчик смещения APD22-150

APD22-150 — высокоточный лазерный датчик смещения из серии APD22, предназначенный для измерения средних и больших расстояний в промышленной автоматизации. Обеспечивает стабильные и точные измерения даже в условиях вибраций, пыли и электромагнитных помех.

Датчик сочетает высокую скорость измерений, надежную конструкцию и широкий диапазон измерения, что делает его универсальным решением для различных производственных задач.

Преимущества:

• Широкий диапазон измерения до ±100 мм;
• Высокая скорость измерений — до 3000 Гц;
• Стабильная работа в сложных промышленных условиях;
• Поддержка аналогового и цифрового интерфейсов;
• Компактный корпус и простая интеграция;
• Расширенные функции управления (teach-in, триггеры и др.);
• Надежная защита корпуса IP67.

Технические характеристики:

• Рабочее расстояние: 150 мм;
• Диапазон измерения: ±100 мм;
• Повторяемость: 60 мкм;
• Линейность: ±0,1% от диапазона;
• Температурная характеристика: 0.05%/℃;
• Размер лазерного пятна: 400 × 2300 мкм;
• Частота дискретизации: 300 / 500 / 1000 / 2000 / 3000 Гц;
• Длина волны: 655 нм;
• Класс лазера: II;
• Мощность лазера: 1 мВт;
• Коммуникация: RS485;
• Аналоговый выход (1 канал): 0–10 В или 4–20 мА (выбирается при заказе);
• Дискретные входы: поддержка функций: отключение лазера; удалённая настройка (teach-in); режим «выборка и удержание»; триггерный режим; обнуление;
• Дискретный выход: сигнал состояния;
• Питание: 12–24 В (±10%);
• Потребление: до 60 мА (12 В) / до 120 мА (24 В);
• Рабочая температура: −10…+50 °C;
• Температура хранения: −20…+70 °C;
• Влажность: 35–85% (без конденсации);
• Степень защиты: IP67;
• ESD-защита: до 8 кВ (IEC 61000-4-2);
• EFT-защита: соответствует IEC 61000-4-4;
• Устойчивость к вибрациям и ударным нагрузкам;
• Размеры: 44 × 31 × 18 мм;
• Вес: ~70 г.

Области применения:

• Автоматизация производственных линий;
• Контроль геометрии и положения изделий;
• Системы контроля качества;
• Роботизированные комплексы;
• Измерение расстояний в динамических процессах.
