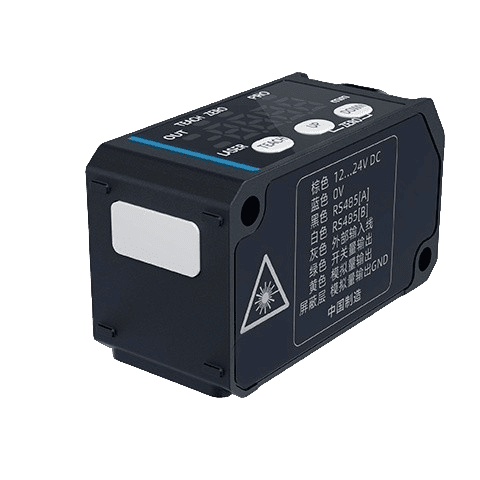

Лазерный датчик смещения APD-C400

APD-C400 — промышленный лазерный датчик смещения с увеличенным диапазоном измерения, предназначенный для точного контроля расстояния, положения и геометрических параметров объектов. Оптимально подходит для задач, где требуется измерение на средних и больших дистанциях при сохранении стабильности и надёжности.

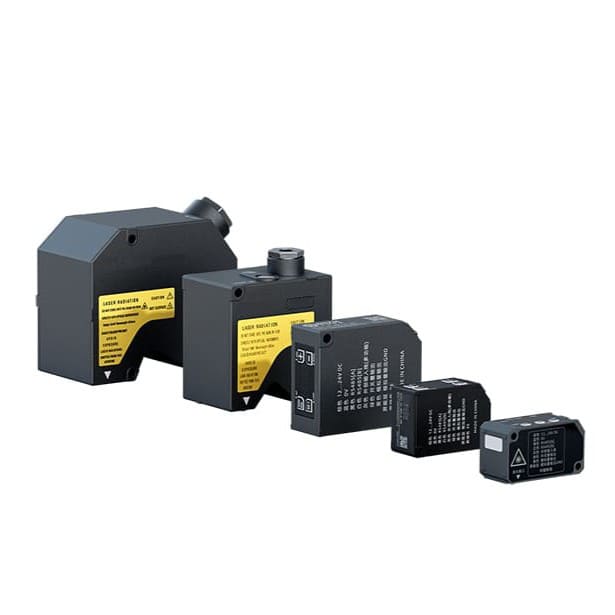

Серия APD-C — это экономичное, компактное и лёгкое решение с простым монтажом и обслуживанием.

Преимущества:

• Встроенный контроллер и цифровой дисплей;
• Ультракомпактный и лёгкий корпус;
• Расширенный диапазон измерений;
• Стабильная работа на различных расстояниях;
• Простая настройка (teaching, триггер, сброс нуля);
• Поддержка промышленного интерфейса RS485;
• Подходит для различных условий монтажа;
• Высокая экономическая эффективность.

Технические характеристики:

• Рабочее расстояние: 400 мм;
• Диапазон измерения: ±200 мм;
• Повторяемость: 150 мкм (диапазон 200–400 мм); 400 мкм (диапазон 400–600 мм);
• Линейность: ±0,2% (200–400 мм); ±0,3% (400–600 мм);
• Температурная характеристика: ±0,05%/°C;
• Размер лазерного пятна: 500 мкм;
• Длина волны: 655 нм;
• Класс лазера: II;
• Мощность излучения: 1 мВт;
• Частота измерений: 100 / 200 / 1000 Гц;
• Стабильная работа при динамических измерениях.

Интерфейсы и ввод/вывод:

• RS485 (поддерживает Modbus RTU);
• Аналоговый выход: 0–5 В или 4–20 мА;
• Цифровой вход (1 канал): включение/выключение лазера; Обучение; Триггер; сброс нуля;
• Цифровой выход (1 канал): статусный сигнал.

Питание:

• Напряжение: 12–24 В DC (±10%)
• Потребление: <60 мА (12 В); <40 мА (24 В).

Условия эксплуатации:

• Рабочая температура: -10…+50 °C;
• Температура хранения: -20…+60 °C;
• Влажность: 35–85% (без конденсации).

Надёжность и защита:

• Степень защиты: IP67;
• ESD: до 8 кВ (IEC 61000-4-2);
• EFT: защита по питанию и сигналам (IEC 61000-4-4);
• Ударопрочность: до 50G;
• Вибростойкость: 10–55 Гц.

Габариты и масса:

• Размеры: 37 × 25 × 20 мм;
• Масса: 86 г (включая кабель 2 м).

Области применения:

• Контроль расстояния на средних и больших дистанциях;
• Измерение габаритов, высоты и толщины;
• Контроль зазоров и положения;
• Интеграция в автоматизированные производственные линии.
