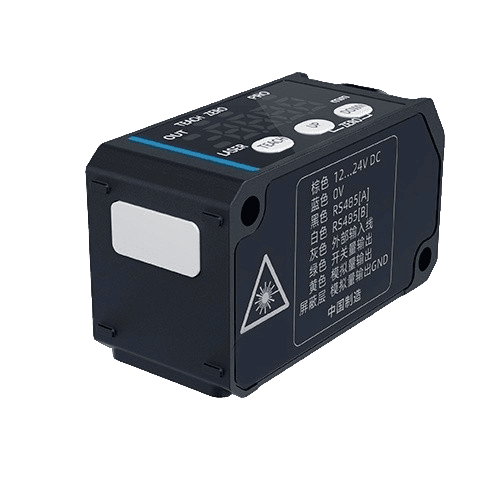

Лазерный датчик смещения APD-C100

APD-C100 — промышленный лазерный датчик смещения для высокоточного измерения расстояния, положения и геометрических параметров объектов. Устройство предназначено для применения в автоматизированных системах контроля и обеспечивает стабильные и повторяемые результаты даже в сложных производственных условиях.

Благодаря встроенному контроллеру, компактному корпусу и широким возможностям интеграции датчик эффективно используется в электронике (3C), производстве аккумуляторов, полупроводниковой отрасли, фотовольтаике и автомобилестроении.

Преимущества:

• Встроенный контроллер и цифровой дисплей;
• Компактный и лёгкий корпус;
• Расширенный диапазон измерения;
• Высокая стабильность и точность;
• Простая настройка;
• RS485 (поддержка Modbus RTU);
• Подходит для различных условий монтажа;
• Высокая экономическая эффективность.

Технические характеристики:

• Рабочее расстояние: 100 мм;
• Диапазон измерения: ±35 мм;
• Точность повторения: 35 мкм;
• Линейность: ±0,1%;
• Температурная характеристика: ±0,05% /°C;
• Размер лазерного пятна: 120 мкм
• Длина волны: 655 нм;
• Класс лазера: II;
• Мощность излучения: 1 мВт;
• Частота измерений: 100 / 200 / 1000 Гц;
• Стабильная работа при динамических измерениях.

Интерфейсы и ввод/вывод:

• RS485 (Modbus RTU) — промышленный интерфейс связи;
• Аналоговый выход: 0–5 В или 4–20 мА (тип задаётся при заказе).
• Цифровой вход (1 канал): включение/выключение лазера; обучение; триггер; сброс нуля;
• Цифровой выход (1 канал): статусный сигнал.

Питание:

• Напряжение: 12–24 В (±10%);
• Потребление: < 60 мА (12 В); < 40 мА (24 В).

Условия эксплуатации:

• Рабочая температура: -10…+50 °C;
• Температура хранения: -20…+60 °C;
• Влажность: 35–85% (без конденсации).

Надёжность и защита:

• Степень защиты: IP67;
• ESD: до 8 кВ (IEC 61000-4-2);
• EFT: защита по питанию и сигналам (IEC 61000-4-4);
• Ударопрочность: до 50G;
• Вибростойкость: 10–55 Гц.

Габариты и масса:

• Размеры: 37 × 25 × 20 мм;
• Масса: 86 г (включая кабель 2 м).

Области применения:

• Контроль расстояния и положения объектов;
• Измерение толщины и высоты;
• Контроль зазоров;
• Интеграция в автоматические производственные линии.
