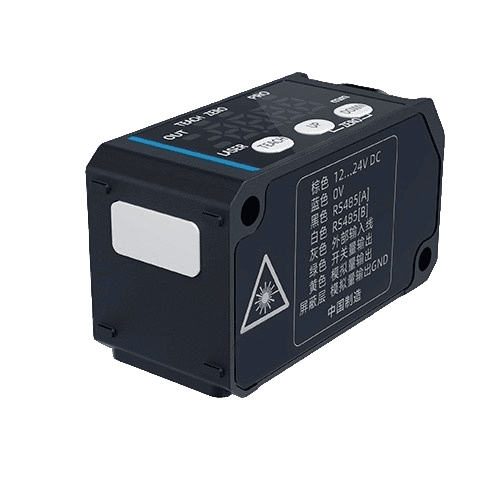

Лазерный датчик смещения APD-C050

APD-C050 — высокоточный лазерный датчик cмещения, разработанный для измерения расстояния, положения и геометрических параметров в системах промышленной автоматизации и контроля качества. Устройство сочетает компактные размеры, встроенный контроллер и высокую стабильность измерений, что делает его эффективным решением для современных производственных линий.

Датчик широко применяется в электронике (3C), производстве литиевых аккумуляторов, фотовольтаике и автомобилестроении.

Преимущества:

• Встроенный контроллер и цифровой дисплей;
• Компактный и лёгкий корпус;
• Высокая точность и повторяемость измерений;
• Гибкая настройка (teaching, триггер, сброс нуля);
• Поддержка промышленного интерфейса RS485 (Modbus RTU);
• Подходит для различных условий монтажа;
• Высокая экономическая эффективность.

Технические характеристики:

• Рабочее расстояние: 50 мм;
• Диапазон измерения: ±15 мм;
• Повторяемость: 15 мкм;
• Линейность: ±0,1% ;
• Температурная характеристика: ±0,05%/°C;
• Размер лазерного пятна: 70 мкм;
• Длина волны: 655 нм;
• Класс лазера: II;
• Мощность излучения: 1 мВт;
• Частота измерений: 100 / 200 / 1000 Гц (переключаемая);
• Стабильная работа при динамических измерениях.

Интерфейсы и ввод/вывод:

• RS485 (поддержка Modbus RTU);
• Аналоговый выход: 0–5 В или 4–20 мА;
• Цифровой вход (1 канал): включение/выключение лазера; обучение; триггер; сброс нуля;
• Цифровой выход (1 канал): статусный сигнал.

Питание:

• Напряжение: 12–24 В (±10%);
• Потребление: < 60 мА (12 В); < 40 мА (24 В).

Условия эксплуатации:

• Рабочая температура: -10…+50 °C;
• Температура хранения: -20…+60 °C;
• Влажность: 35–85% (без конденсации).

Надёжность и защита:

• Степень защиты: IP67;
• ESD: до 8 кВ (IEC 61000-4-2);
• EFT: защита по питанию и сигналам (IEC 61000-4-4);
• Ударопрочность: до 50G;
• Вибростойкость: 10–55 Гц.

Габариты и масса:

• Размеры: 37 × 25 × 20 мм;
• Масса: 86 г (включая кабель 2 м).

Области применения:

• Контроль расстояния и положения;
• Измерение толщины и высоты;
• Контроль зазоров;
• Интеграция в автоматические производственные линии.
