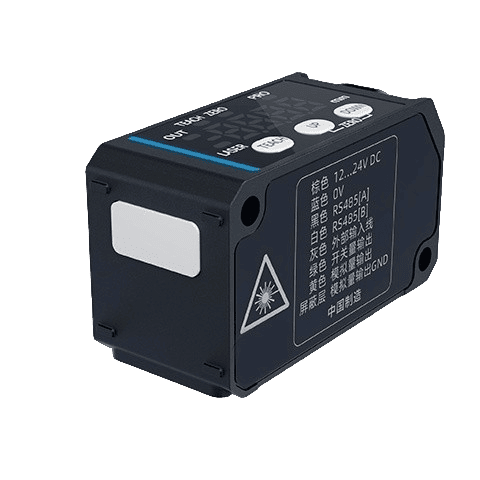

Лазерный датчик смещения APD-C030

APD-C030 — компактный лазерный датчик смещения с высокой точностью измерения, предназначенный для задач промышленной автоматизации, контроля качества и позиционирования. Устройство сочетает в себе встроенный контроллер, цифровую индикацию и широкий функционал при минимальных габаритах.

Датчик оптимально подходит для применения в электронике (3C), производстве литиевых аккумуляторов, полупроводниковой промышленности, фотовольтаике и автомобилестроении.

Преимущества:

• Встроенный контроллер и цифровой дисплей;
• Ультракомпактный и лёгкий корпус;
• Высокая точность и стабильность измерений;
• Простота интеграции и настройки (teaching, триггер, сброс нуля);
• Поддержка промышленного интерфейса RS485;
• Высокая экономическая эффективность.

Технические характеристики:

• Рабочее расстояние: 30 мм;
• Диапазон измерения: ±5 мм;
• Точность повторения: 5 мкм;
• Линейность: ±0,1%;
• Температурная характеристика: ±0,05%/°C;
• Размер лазерного пятна: 50 мкм;
• Тип лазера: полупроводниковый;
• Длина волны: 655 нм (красный);
• Класс лазера: II;
• Мощность излучения: 1 мВт;
• Частота дискретизации: 100 / 200 / 1000 Гц;
• Высокая стабильность при динамических измерениях.

Интерфейсы и ввод/вывод:

• RS485 (поддержка Modbus RTU);
• Аналоговый выход: 0–5 В или 4–20 мА;
• Цифровой вход (1 канал): управление лазером; обучение; триггер; сброс нуля;
• Цифровой выход (1 канал): статусный сигнал.

Питание:

• Напряжение: 12–24 В (±10%);
• Потребление: < 60 мА (12 В); < 40 мА (24 В).

Условия эксплуатации:

• Рабочая температура: -10…+50 °C;
• Температура хранения: -20…+60 °C;
• Влажность: 35–85% (без конденсации).

Надёжность и защита:

• Степень защиты: IP67;
• ESD: до 8 кВ (воздушный разряд);
• EFT: защита по питанию и сигналам (IEC 61000-4-4)
• Ударопрочность: до 50G;
• Вибростойкость: 10–55 Гц.

Габариты и масса:

• Размеры: 37 × 25 × 20 мм;
• Вес: 86 г (с кабелем).

Области применения:

• Контроль геометрии и зазоров;
• Измерение толщины и высоты;
• Позиционирование объектов;
• Контроль в автоматических линиях.
