Датчик сквозного луча APE1-010K4

APE1-010K4 — высокоточный бесконтактный лазерный датчик контроля положения кромки, работающий по принципу проходящего луча. Устройство предназначено для точного обнаружения кромки материалов и используется в системах автоматической коррекции положения полотна (EPC) на высокоскоростных производственных линиях.

Датчик обеспечивает стабильное и точное измерение положения кромки даже при высоких скоростях движения материала. Благодаря высокой повторяемости и быстрому времени отклика устройство подходит для применения в технологически сложных производственных процессах.

Основные области применения включают производство литий-ионных аккумуляторов, полупроводниковую промышленность, обработку листового металла, производство рулонных материалов (плёнки, фольги, бумаги, текстиля), а также системы промышленного контроля качества.

Преимущества:

• Датчик отличается высокой производительностью. Частота дискретизации достигает 4 кГц, а время отклика составляет всего 250 микросекунд. Это позволяет точно отслеживать положение кромки даже при высокой скорости движения материала.
• Высокая точность измерений обеспечивается повторяемостью на уровне 5 микрометров, что делает датчик подходящим для высокоточных производственных процессов.
• Оптическая система обладает высокой устойчивостью к внешним помехам и обеспечивает стабильную работу в условиях промышленной среды.
• Устройство поддерживает современные коммуникационные интерфейсы. Передача данных осуществляется через интерфейс RS-485, а при использовании дополнительного модуля возможна интеграция в промышленную сеть EtherCAT.
• Датчик также обладает функцией обнаружения повреждений кромки материала, что позволяет своевременно выявлять дефекты и повышать качество продукции.
• Еще одним преимуществом является оптимальное соотношение стоимости и производительности, что делает систему эффективным решением для промышленной автоматизации.

Технические характеристики:

• Тип датчика: лазерный датчик контроля кромки;
• Диапазон измерения: ±5 мм;
• Ширина измерения: 10 мм;
• Максимальное расстояние между передатчиком и приемником: до 300 мм;
• Источник света: полупроводниковый красный лазер;
• Линейность: ±0,4 % от полного диапазона (≈ ±40 мкм при расстоянии 100 мм);
• Повторяемость измерения: 5 мкм;
• Частота дискретизации: до 4 кГц;
• Время отклика: 250 мкс;
• Интерфейс связи: RS-485;
• Максимальная длина кабеля: до 10 м;
• Рабочая температура: −10…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85 % RH без конденсации;
• Степень защиты корпуса: IP67;
• Материал корпуса: алюминиевый сплав;
• Габариты: 21 × 61 × 10,6 мм.

Контроллер системы:

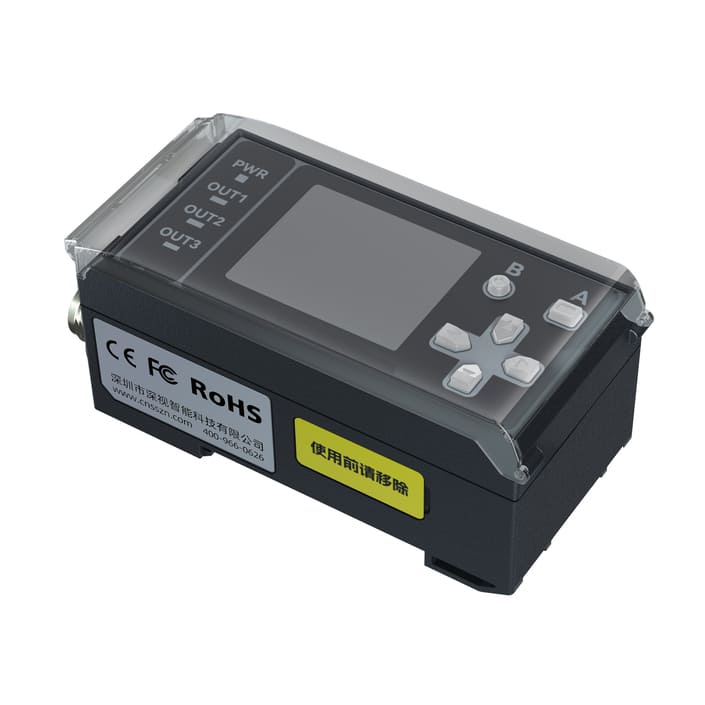

• Для работы датчика используется промышленный контроллер APEA-DM2 или APEA-DM2-A/V. Контроллер обеспечивает обработку измерений и интеграцию датчика в систему автоматизации производственной линии;
• Контроллер поддерживает подключение до двух пар датчиков и оснащён интерфейсом RS-485 для связи с сенсорными головками. Для отображения измерительных данных используется встроенный TFT-дисплей;
• Модель APEA-DM2-A/V дополнительно оснащена цифровыми входами и выходами PNP/NPN, а также аналоговыми выходами с сигналом 4–20 мА или 0–10 В для интеграции в системы управления;
• Контроллер устанавливается на стандартную DIN-рейку. Рабочий диапазон температуры составляет от −20 до +50 °C при относительной влажности 35–85 %. Корпус выполнен из материала PC со стекловолокном и имеет степень защиты IP50.

Интеграция в сеть EtherCAT:

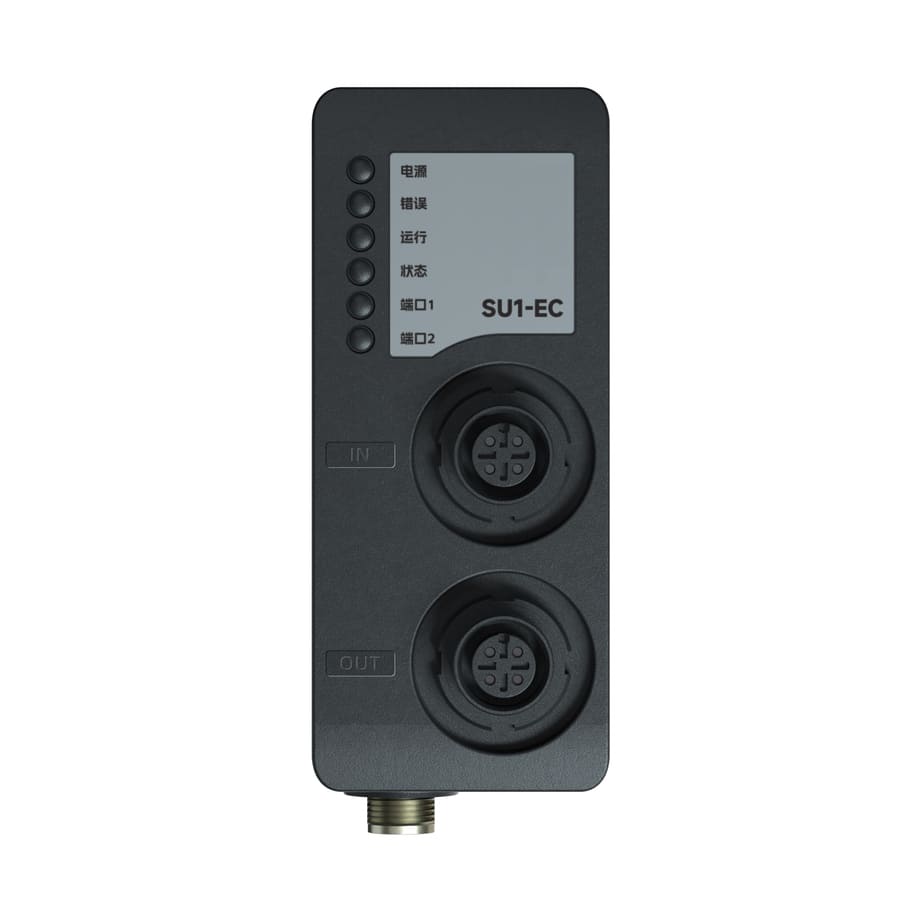

• Для интеграции системы в промышленную сеть используется универсальный коммуникационный модуль SU1-EC с поддержкой EtherCAT;
• Скорость передачи данных составляет 100 Мбит/с, а максимальное расстояние между узлами может достигать 100 метров. Поддерживаются протоколы PDO и SDO для обмена технологическими данными;
• Система позволяет объединять до восьми контроллеров, что обеспечивает подключение до шестнадцати пар датчиков в единой сети.

Состав системы:

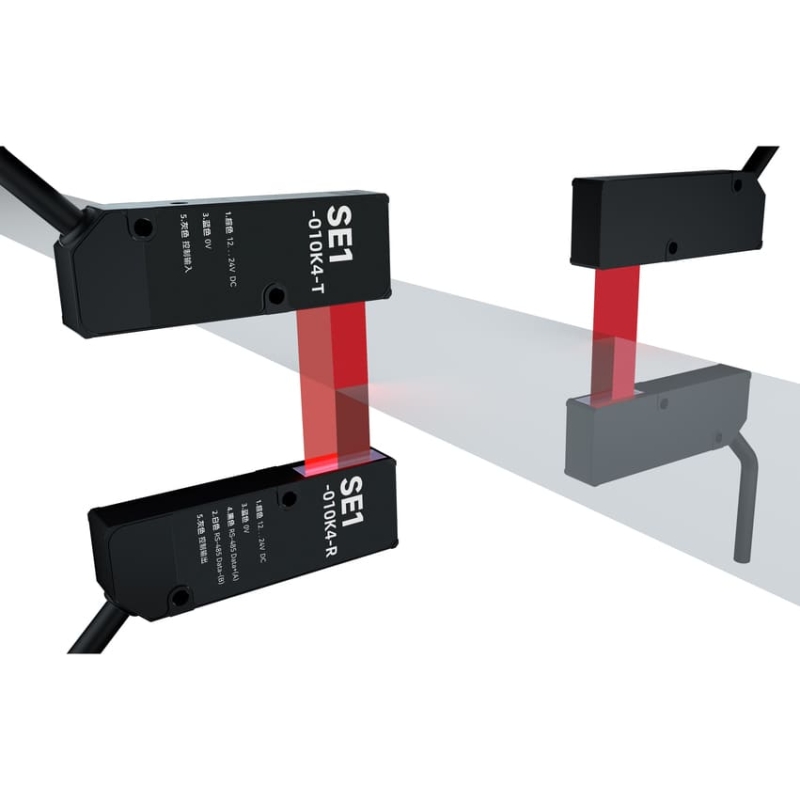

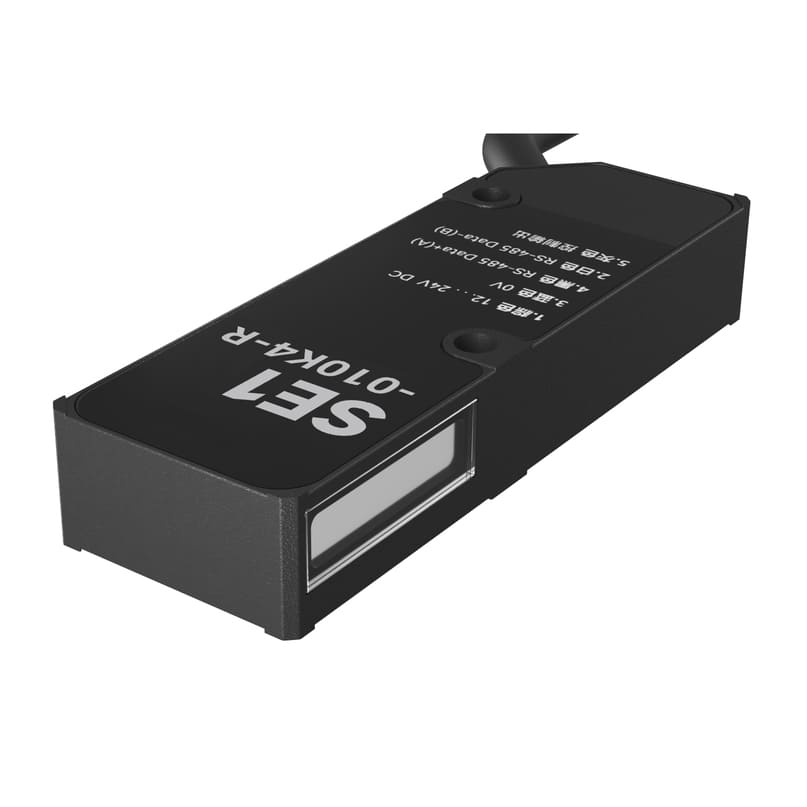

• Система контроля кромки включает передающую сенсорную головку APE1-010K4-T и принимающую головку APE1-010K4-R. Обработка сигналов выполняется контроллером APEA-DM2 или APEA-DM2-A/V;
• Для подключения используются специальные Y-образные кабели длиной 2 или 5 метров, а также удлинительные кабели;
• APPE1-010K4 является эффективным решением для построения высокоточных систем контроля положения кромки в промышленной автоматизации и подходит для интеграции в современные производственные линии.
