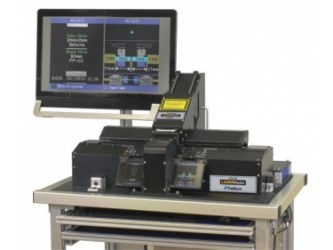

Fujikura LZM-100 LAZERMaster – это новая система для обработки и сварки оптических волокон, которая использует CO2-лазер вместо электродов в качестве нагревателя, что снижает расходы и увеличивает стабильность. Fujikura LZM-100 позволяет делать сварные соединения или вытяжки волокон диаметром оболочки до 2.3 мм. Оптическая система высокого разрешения вместе с установленным программным обеспечением полностью автоматизирует процессы сварки, вытяжки и другую обработку оптических волокон. Установленное программное обеспечение Fujikura LZM-100 LAZERMaster идентично тому, что устанавливается на аппаратах Fujikura FSM100P/FSM-100M. Система интуитивно понятна и облегчает работу. Управление также может осуществляться в ручном режиме и с помощью компьютера. В комплект Fujikura LZM-100 LAZERMaster входит ноутбук с установленной библиотекой программ сварки. Эта библиотека очень похожа на библиотеку для аппаратов Fujikura FSM-100P/FSM-100M, Fujikura FSM-100P+/FSM-100M+.
Особенности:
- CO2-лазер исключает затраты на электроды, обеспечивает высокую стабильность и снижает частоту проведения периодической калибровки;
- Автоматическая регулировка диаметра лазерного пучка для контроля области нагрева;
- Диаметр волокна до 2.3 мм (и больше при работе в ручном режиме);
- Большой диапазон перемещения приводов с высоким разрешением для изготовления вытяжек;
- Режимы управления – автоматический, ручной и с помощью компьютера;
- Схожее программное обеспечение с Fujikura FSM-100P/FSM-100M.
Оборудование:
- Скалыватель оптических волокон Fujikura CT-100/CT-32/CT-38/HTC-20;
- Термостриппер для удаления покрытия волокна Fujikura HJS-02/HJS-02-80/HJS-03/HTC-12;
- Устройство для подготовки волокна Fujikura APM-100/APM-101;
- Стриппер для полиимидного покрытия Fujikura PCS-100;
- Очиститель волокна ультразвуковой Fujikura USC-02;
- Восстановитель защитного покрытия Fujikura FSR-02.
Технические характеристики:
|
Параметр |
Значение |
|
Метод нагрева волокна и сварки |
CO2-лазер |
|
Мощность лазера |
30 Вт стандартно (другая мощность может быть выбрана в соответствии с потребностями клиента) |
|
Защита от лазерного излучения |
Металлическая крышка с защелкой Автоматическое включение затвора безопасности Автоматическое отключение лазера Тройное дублирование |
|
Контроль луча лазера |
Оригинальная система обратной связи обеспечивает стабильность мощности лазерного пучка Размер и форма лазерного пучка может быть настроена в соответствии с потребностями клиента |
|
Типичные потери на сварке |
0.02 дБ для SM волокна (G652) |
|
Типичная прочность сварки |
250 Кпси для SM волокна (G652) при использовании соответствующего оборудования для подготовки волокна |
|
Поле обзора камеры |
2.7 мм |
|
Методы контроля волокон |
PAS (система юстировки по профилю показателя преломления) через поперечный просмотр волокон WSI (изображение нагрева места сварки) и WTI (изображение нагрева места вытяжки) Система End-view (опция) |
|
Диаметр применяемых волокон |
80...2300 мкм при автоматической юстировке методом PAS Волокна большего диаметра могут быть сведены вручную или с помощью измерителя мощности с обратной связью |
|
Система прижимов с V-образными канавками |
Регулируемая 80...2300 мкм Фиксация очищенного волокна и волокна в покрытии Патентованная система "split V-groove" |
|
Держатели волокна |
Держатели серии FH-100-xxx, FH-40-xxx Нестандартные размеры в соответствии с потребностями клиента |
|
Методы юстировки |
PAS (система юстировки по профилю показателя преломления, автоматически с помощью камеры) Вручную Другие методы при управлении с компьютера Измеритель мощности с обратной связью через разъем GPIB (опция) Система End-view (опция) |
|
Разрешение юстировки по осям X/Y |
0.1 мкм |
|
Максимальное перемещение по оси Z |
150 мм (оба держателя) |
|
Разрешение перемещения по оси Z |
0.125 мкм |
|
Максимальная длина вытяжки |
150 мм |
|
Максимальный коэффициент вытяжки |
10:1 стандартный (однократная вытяжка в одном направлении) 22:1 опция (однократная вытяжка в одном направлении) Вытяжка в двух направлениях позволяет значительно увеличить коэффициент вытяжки |
|
Максимальная скорость вытяжки |
1 мм/с стандартно (5 мм/с опция) |
|
Управление сваркой |
Встроенное ПО или управление с компьютера |
|
Управление вытяжкой волокна и управление формой торца волокна |
Встроенное ПО или управление с компьютера |
|
Управление с компьютера |
ПО SpliceLab Полный набор функций управления |
|
Компьютерные опции |
Ноутбук либо компьютер с сенсорным экраном. Использование ПО SpliceLab обеспечивает наилучшее управление и дополнительные особенности по сравнению со встроенным ПО LZM-100. Компьютерный интерфейс также предоставляет дополнительные функции, такие как проверка и подстройка юстировки лазерного пучка. |
|
Интерфейсные порты |
USB 2.0 (связь с ПК, загрузка данных или изображений и т. д.) GPIB (опция, для подключения измерителя мощности с обратной связью) |
|
Электропитание |
100...240 В |
|
Условия эксплуатации |
15...40°C |
|
Модули вращения |
Опция (обеспечивает угловое вращательное движение для юстировки PM-волокон. Доступны как для левого и правого волокон одновременно, так и только для одной стороны в зависимости от потребностей клиента) |
|
Методы юстировки PM-волокон |
PAS (для PANDA и других PM-волокон) IPA (юстировка по соотношению профилей, применимая почти ко всем PM-волокнам. Доступны три различных IPA-метода) Система End-View (опция) Измеритель мощности с обратной связью (требуется поляризатор, анализатор и интерфейс GPIB) Ручной режим Другие методы при управлении с компьютера |
|
Обзор и юстировка End-View |
Встраиваемая опция |
|
Встроенный скалыватель |
Опция, планируемая в будущем |
|
Гибкость конструкции для пользователя |
Настраиваемая платформа |
