Пикосекундные диодные лазеры |
|
Описание Description
|

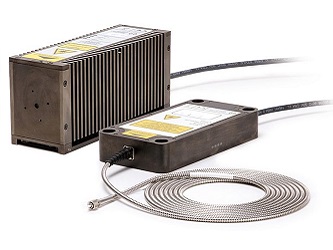

Пикосекундный лазерные головки серии LDH-FA основаны на усилителе мощности задающего генератора c частотным преобразователем. Задающий генератор выдает пикосекундные импульсы в ИК области спектра с различной частотой следования импульсов (до 80 МГц), используя технику ступенчатой модуляции коэффициента усиления от PicoQuant. Это затравочное излучение направляется в однокаскадный или двухкаскадный оптоволоконный усилитель, который усиливает излучение лазера, сохраняя при этом характеристики излучения, такие как длина волны, поляризация и длительность импульса. |
|
Тип лазера
|
пикосекундные |
|
Тип оборудования
|
лазерные головки |
Особенности:- Доступные длины волн от 266 до 1560 нм; - Ширина импульса до 70 пс (FWHM); - Средняя выходная мощность до 450 мВт (в зависимости от длины волны); - Частота следования импульсов до 80 МГц; - Коллимированный пучок на выходе или выход PM-волокна с оптоволоконным соединителем FC / APC. |
Применения:- Флуоресценция с временным разрешением; - Флуоресцентная визуализация (FLIM, PLIM); - Флуоресцентная корреляционная спектроскопия (FCS, FLCS); - Передача энергии резонанса Ферстера (FRET); - Микроскопия STED; - Двухфокусная флуоресцентная корреляционная спектроскопия (2fFCS); - Импульсное перемежающееся возбуждение (PIE); - Анизотропия флуоресценции (поляризация); - Лазерная резка / абляция; - Фотолюминесценция с временным разрешением (TRPL); - Повышающее преобразование лантаноидов; - Обнаружение одиночных молекул; - 3D полимеризация. |
Схема пикосекундных импульсных лазерных диодных головок серии LDH-FA основана на концепции оптоволоконного усилителя с ведущим генератором (MOFA) с дополнительным преобразованием частоты. Задающий генератор генерирует инфракрасные пикосекундные импульсы с переменной частотой следования до 80 МГц с использованием проверенных методов переключения усиления от PicoQuant. Выход задающего лазера напрямую подключен к одно- или двухкаскадному волоконному усилителю, который увеличивает мощность задающего лазера на несколько дБ, сохраняя при этом другие характеристики задающего лазерного луча, такие как длина волны излучения, поляризация и короткая ширина импульса.

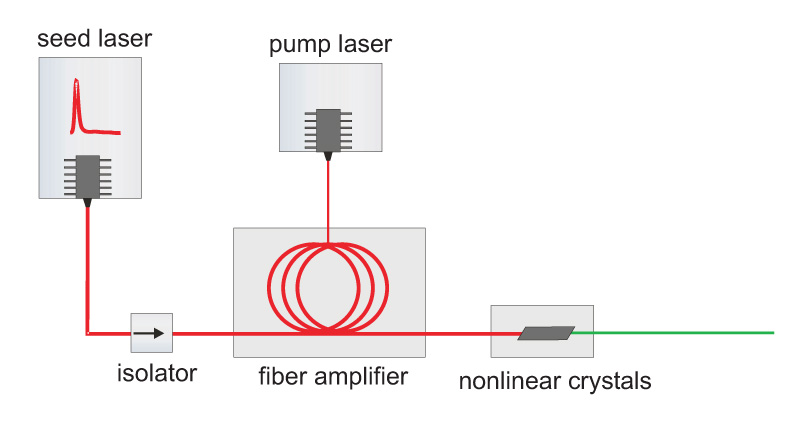

Схема лазера LDH-FA
Преобразование в УФ, зеленый, желтый, оранжевый или красный
Высокая энергия импульса усиленных инфракрасных лазеров обеспечивает эффективное преобразование длины волны с использованием, например, однопроходной генерации второй гармоники (SHG), генерации третьей гармоники (THG) или даже четвертой (FHG). Таким образом, впервые появилась возможность генерировать пикосекундные импульсы на 266, 355, 515, 531, 560, 595, 766 или 775 нм с регулируемой частотой следования до 80 МГц и шириной импульса менее 100 пс (FWHM). Например, ширина импульса (FWHM) лазера LDH-P-FA-355, излучающего на длине волны 355 нм, была определена как 47.4 пс с помощью стрик-камеры.

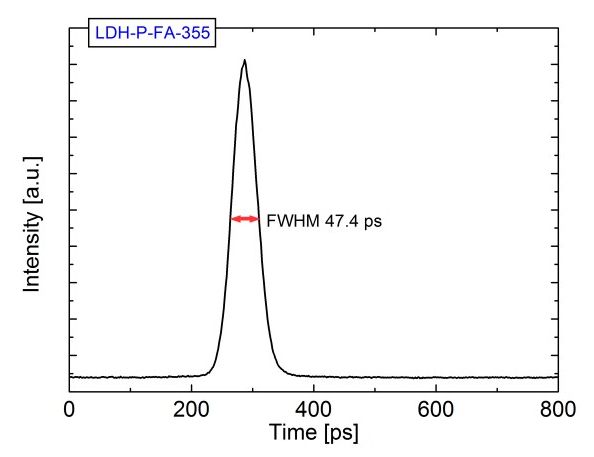

Ширина импульса LDH-P-FA-355, измеренная с помощью стрик-камеры
Средняя выходная мощность до 450 мВт
Доступны две версии лазерных головок, которые либо излучают из одномодового волокна с сохранением поляризации с оптоволоконным соединителем FC / APC, либо генерируют коллимированный пучок на выходе. Версия с оптоволоконной связью доступна на длинах волн 531, 595, 1030, 1063 или 1530 нм и может генерировать среднюю выходную мощность до 50 мВт (1030 и 1063 нм) при максимальной частоте следования импульсов. Лазерные головки с коллимированным пучком на выходе доступны на 266, 355, 515, 531, 560, 766, 775, 1062 и 1532 нм. Достижимые средние уровни мощности этих лазерных головок зависят от количества каскадов усиления и эффективности дополнительного каскада преобразования частоты и могут достигать более 450 мВт для лазера 1532 нм при максимальной частоте повторения.
Частота следования импульсов до 80 МГц
Большинство лазерных головок серии LDH-FA предназначены для работы с частотой повторения до 80 МГц. Минимальная частота следования зависит от конкретной архитектуры волоконного усилителя, используемого в конкретной лазерной головке, и составляет от 1 кГц до 1 МГц. Для версий с волоконно-оптической связью возможны даже частоты до 10 кГц. Управляющие сигналы с частотой повторения в диапазоне МГц легко передаются драйверами серии PDL.
Волоконное соединение и комбайнер
За исключением случаев, когда длина волны ниже 355 нм, лазерные головки серии LDH-FA могут быть дополнительно подключены к множеству оптических волокон (многомодовых, одномодовых или одномодовых волокон с сохранением поляризации) через различные типы разъемов. Для большинства приложений рекомендованы разъемы FC / APC, поскольку они предотвращают обратное отражение, которое может повлиять на стабильность лазера.
Технические характеристики:
|
Параметр |
Значение |
|
Стабильность мощности (12 часов; ΔT (окр. ср.) <0.5 K) | |
|
Все типы лазерных головок |
< 3 % СКО |
|
Отношение мощностей излучения с разными направлениями поляризации | |
|
P-FA-266/ 355/ 515L/ 530L/ 530XL/ 560/ 765XL/ 775XL |
> 1:100 (> 20 дБ) |
|
P-FA-530B/ 595B/ 765B/ 775B/ 1030/ 1060/ 1060XL/1530/ 1530XL |
> 1:10 (> 10 дБ) |
|
Спектральная ширина (нм) | |
|
Все типы лазерных головок |
<< 1 нм |
|
Размеры (Д×Ш×В) | |
|
P-FA-530B/ 595B/ 765B/ 775B/ 1030/ 1060/ 1530 |
200 × 100 × 35 мм (без волокна) |
|
P-FA-515L/ 530L/ 530XL/ 1060XL/ 1530XL |
214 × 74 × 100 мм |
|
P-FA-560/ 765L/ 765XL |
223 × 74 × 100 мм (без волокна) |
|
P-FA-266/ 355 |
272.6 × 74 × 100 мм (с фильтром) |
|
Частота следования импульсов | |
|
P-FA-530B/ 530L/ 595B/ 765B/ 765L/ 765XL/ 775B/775XL/ 1030/ 1060/ 1530 |
< 10 Гц - 80 МГц |
|
P-FA-266/ 355/ 515L/ 530XL/ 560/ 1060XL/ 1530XL |
< 1 - 80 МГц |
Доступные длины волн пикосекундных диодных лазеров LDH-FA:
|
Длина волны [нм] |
Тип (LDH-) |
Импульс (FWHM) [пс] |
Средняя выходная мощность1 [мВт] |
Расходимость [мрад] |
Диаметр пучка [мм] |
Качество пучка |
|
266 (± 1)2 |
P-FA-266 |
< 80 пс |
> 1 мВт |
< 2 |
1.0 ± 0.2 |
M2 < 1.1 (верт.) M2 < 1.5 (горизонт.) |
|
355 (± 1) |
P-FA-355 |
< 80 пс |
> 5 мВт |
< 0.5 |
1.5 ± 0.2 |
M2 < 1.2 (тип. ~1.1), TEM00 |
|
515 (± 1) |
P-FA-515L |
< 100 пс |
> 20 мВт |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип.. ~ 1.02), TEM00 |
|
532 (± 1) |
P-FA-530B |
< 100 пс |
> 4 мВт |
PM волокно с разъемом FC/APC | ||
|
532 (± 1) |
D-FA-530L |
< 100 пс |
> 50 мВт (имп.) > 5 мВт (CW) |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип.. ~1.02), TEM00 |
|
532 (± 1) |
P-FA-530XL |
< 100 пс |
> 200 мВт |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип. ~1.02), TEM00 |
|
557 (± 1) |
P-FA-560 |
< 80 пс |
3 мВт |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип. ~1.02), TEM00 |
|
596 (± 1) |
P-FA-595B |
< 100 пс |
1 мВт |
PM волокно с разъемом FC/APC | ||
|
766 (± 1) |
P-FA-765B |
< 100 пс |
15 мВт |
PM волокно с разъемом FC/APC | ||
|
766 (± 1) |
D-FA-765L |
< 100 пс |
> 40 мВт (имп.) > 3 мВт (CW) |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип. ~1.02), TEM00 |
|
766 (± 1) |
P-FA-765XL |
< 100 пс |
> 100 мВт |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип. ~1.02), TEM00 |
|
775 (± 1)3 |
P-FA-775B |
< 100 пс |
15 мВт |
PM волокно с разъемом FC/APC | ||
|
775 (± 1)3 |
P-FA-775XL |
< 100 пс |
> 100 мВт |
< 0.5 |
2.1 ± 0.2 |
M2 < 1.1 (тип. ~1.02), TEM00 |
|
1030 (± 3) |
P-FA-1030 |
< 100 пс |
> 50 мВт |
FC/APC розетка | ||
|
1063 (± 3) |
P-FA-1060 |
< 100 пс |
> 50 мВт |
FC/APC розетка | ||
|
1063 (± 3) |
P-FA-1060XL |
< 100 пс |
< 450 мВт |
< 1.5 |
1.1 ± 0.1 |
M2 < 1.3, TEM00 |
|
1532 - 1560 (± 3) |
P-FA-1530 |
< 100 пс |
> 50 мВт |
FC/APC розетка | ||
|
1532 - 1560 (± 3) |
P-FA-1530XL |
< 100 пс |
< 450 мВт |
< 1.5 |
2.2 ± 0.2 |
M2 < 1.1, TEM00 |
Примечания:
1. При максимальной частоте следования импульсов;
2. Ограниченный диапазон коллимации пучка;
3. Любые другие длины волн между 765 и 780 могут быть предоставлены по запросу.
