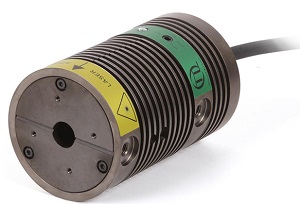

Лазерные головки серии LDH идеально подходят для любых приложений, требующих пикосекундных импульсов с переменной частотой повторения. Поскольку мы используем самые разные типы лазерных диодов для наших лазерных головок LDH, компания Pico Quant предлагает широкий диапазон длин волн, значений мощности и спектральной ширины. Каждая лазерная головка включает управляющую электронику, специально подобранную для диода и коллимирующей оптики. Для вывода также могут использоваться различные типы оптических волокон.
Особенности:- Длины волн от 375 до 1990 нм; - Длительность импульса от 20 пс (на полувысоте); - Регулируемая (средняя) мощность до 50 мВт; - Частота следования от одиночного кадра до 80 МГц; - Дополнительный двойной режим: импульсный и непрерывный режимы; - Коллимирующая оптика, дополнительная оптоволоконная муфта и охлаждение с элементом Пельтье. |
Применения:- Флуоресцентная визуализация (FLIM); - Фосфоресцентная визуализация (PLIM); - Флуоресцентная корреляционная спектроскопия (FCS, FLCS); - Передача энергии резонанса Ферстера (FRET); - Микроскопия истощения с стимулированной эмиссией (STED); - Двухфокусная флуоресцентная корреляционная спектроскопия (2fFCS); - Импульсное перемежающееся возбуждение (PIE); - Анизотропия флуоресценции (поляризация); - Лазерная резка / абляция; - Фотолюминесценция с временным разрешением (TRPL); - ЛИДАР; - Диффузная оптическая томография и визуализация; - Спектроскопия / обнаружение одиночных молекул; - Генерация одиночных фотонов; - Характеристика времени отклика оптоэлектронных устройств. |
Длительность импульса до 20 пс

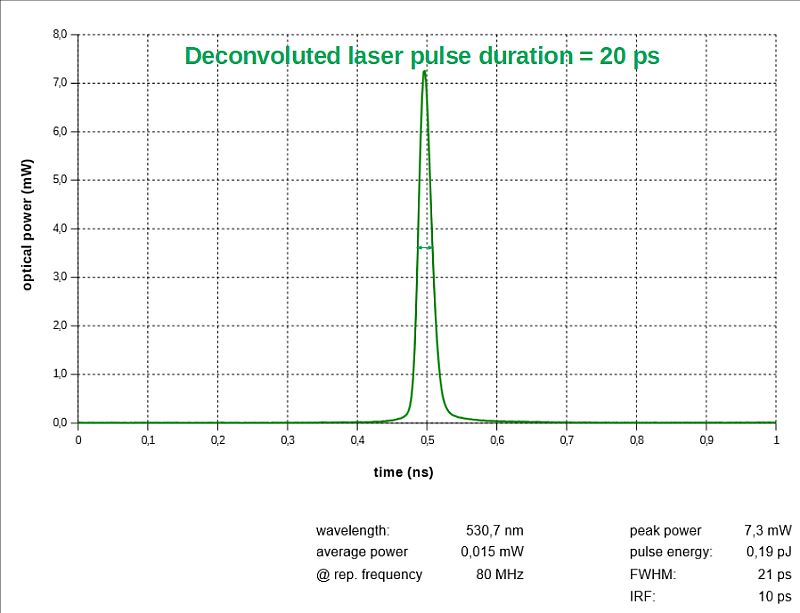

Все лазерные головки LDH могут генерировать импульсы с временной шириной около 100 пс (FWHM), в то время как некоторые модели могут достигать длительности импульса до 20 пс. Временная ширина импульса зависит от лазерного диода и уровня мощности, на котором работает лазерная головка (т. е. оптимальная ширина импульса достигается выше порога лазера и может расширяться с увеличением мощности).
Профиль импульса лазерной головки LDH-P-C-405
Регулируемая средняя мощность в несколько мВт
Лазерные головки серии LDH предназначены для выработки почти постоянной энергии импульса при заданной настройке интенсивности. Обычно достигаемая энергия импульса составляет несколько десятков пДж. При частоте следования 40 или 80 МГц это соответствует средней выходной мощности в несколько мВт. Следует обратить внимание, что с увеличением выходной мощности временной профиль импульса диодов всегда будет расширяться и может показывать дополнительные пики или плечи.

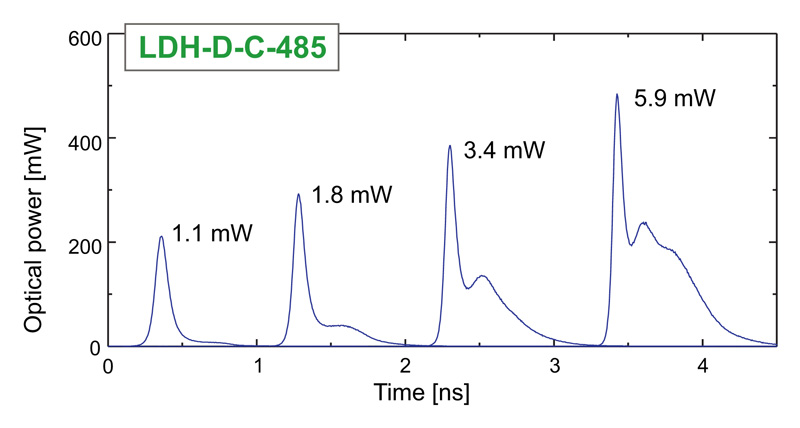

Пример импульсных профилей LDH-D-C-485 при различных выходных мощностях

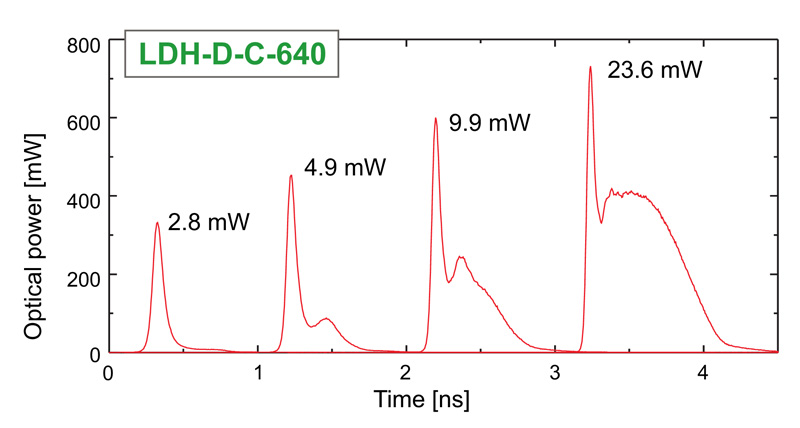

Изменяя общее количество носителей (т. е. управляющий ток) в диоде, можно изменять выходную мощность диода. Однако более высокая мощность импульса, т.е. больший инжектируемый ток, приводит к дополнительным колебаниям внутри лазерного диода. Эти колебания можно рассматривать как пример профилей импульсов LDH-P-C-640B при различных пиках или плечах выходной мощности во временном профиле импульса. Как следствие, повышенная выходная мощность диода всегда приводит к увеличению ширины импульса и неоднородной временной форме импульса. «Чистые» и почти симметричные импульсы могут быть достигнуты только вблизи порога генерации.
Пример импульсных профилей LDH-D-C-640 при различных выходных мощностях
Частота следования до 80 МГц
При работе в сочетании с лазерным драйвером серии PDL все головки серии LDH могут работать с частотой повторения от 1 Гц до нескольких десятков МГц. В зависимости от используемого диода максимальные частоты 40 и 80 МГц могут быть достигнуты для синей (с длинами волн короче 530 нм) и красных излучающих лазерных головок соответственно.
Импульсный и непрерывный режимы работы
Лазерные головки LDH-D могут работать как в импульсном, так и в непрерывном режиме. При работе в непрерывном режиме они могут достигать оптической выходной мощности до 200 мВт, в то время как мощность в импульсном режиме идентична мощности лазерной головки LDH-P с той же длиной волны излучения. Следует обратить внимание, что двойной режим работы доступен только при использовании лазерного драйвера PDL 800-D или PDL 828 «Sepia II».

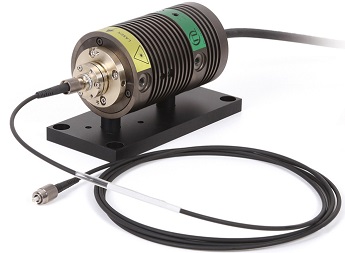

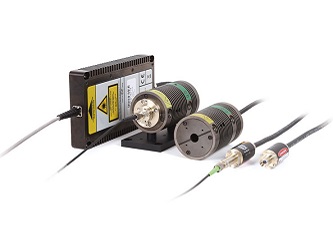

Волоконный соединитель и комбайнер
Лазерные головки серии LDH могут быть дополнительно подключены к множеству оптических волокон (многомодовых, одномодовых или одномодовых волокон с сохранением поляризации) через различные типы разъемов. Мы рекомендуем соединители FC / APC для большинства приложений, поскольку они предотвращают обратное отражение, которое может повлиять на стабильность лазера.
Технические характеристики:
|
Параметр |
Значение |
|
Параметры пучка | |
|
Фокусное расстояние оптики |
f’ = 4.5 мм (тип. для LDH-P/D-C-xxx) |
|
f’ = 9.0 мм (тип. для LDH-D-TA-xxx) | |
|
Числовая апертура |
0.55 |
|
Расходимость пучка (после ОС) |
Параллельно оси 0.11 мрад |
|
Перпендикулярно оси 0.32 мрад | |
|
Форма пучка |
Эллиптическая, тип. размеры 1.5 x 3.5 мм |
|
Поляризация |
Линейная (тип.) |
|
Перпендикулярная вдоль длинной оси эллиптического пучка 1 | |
|
Коэффициент затухания поляризации (PER) |
Тип. >1:10 (>10 дБ) |
|
Коэффициент подавления боковой моды (SMSR) |
Тип. <0.01 |
|
Охлаждение | |
|
Стабильность температуры (охлаждение с помощью элемента Пельтье) |
Флуктуации меньше 1 K при температуре окружающей среды от 15°C до 30°C |
|
Габаритные размеры | |
|
Охлаждаемый |
62 x 100 мм (диаметр x длина) |
|
Охлаждаемый с разъемом для оптоволокна |
62 x 132 мм (диаметр x длина) |
|
Охлаждаемый с D-TA type |
68 x 148 мм (диаметр x длина) |
|
"F-type" с FC/APC разъемом |
200 x 100 x 35 мм (ДxШxВ) |
|
Ширина спектральной линии 2 | |
|
Длины волн <900 нм |
От 2 до 8 нм |
|
Длины волн >900 нм |
От 10 до 20 нм |
|
Одночастотный |
<1 нм |
|
Стабильность мощности излучения (модели с охлаждением) | |
|
12 часов, ∆T (окр. ср.) <3 K |
1 % ср. кв., 3 % от пика к пику |
Примечания:
1. Может произойти несколько исключений;
2. Более узкая полоса пропускания может быть доступна по запросу.
В следующих таблицах перечислены параметры импульсов и значения мощности для доступных длин волн серии LDH (между 266 и 530 нм с максимальной частотой повторения 40 МГц и между 530 и 2000 нм с максимальной частотой повторения 80 МГц). Указанные здесь два уровня регулировки мощности относятся к одной и той же лазерной головке. Эти уровни можно настроить с помощью соответствующего драйвера серии PDL. Настройка «Low» – лучший выбор для самых коротких импульсов, обычно она достигается близко к порогу генерации. Регулировка «High» используется для достижения максимальной мощности импульса при умеренной длительности импульса и соответствует настройке максимальной интенсивности драйвера. Двухрежимная лазерная головка (серия LDH-D, импульсный и непрерывный режим) может управляться только драйвером лазера PDL 800-D или PDL 828 «Sepia II». Эти лазерные головки имеют спектральную ширину в несколько нанометров. Также могут быть предоставлены специально подобранные лазерные головки с узкой спектральной полосой пропускания.
Параметры излучения лазерных головок в диапазоне от 266 до 530 нм (максимальная частота следования импульсов 40 МГц)
|
Длина волны (±10) [нм] |
Модель (LDH-) |
Ширина импульса на полувысоте 1 [пс] |
Средняя мощность излучения 2 [мВт], режим длинных импульсов |
Средняя мощность излучения 3 [мВт], режим коротких импульсов |
Мощность излучения CW [мВт] |
|
266 (±3) |
P-FA-266 |
см. LDH-FA Series см. LDH-FA Series | |||
|
355 (±3) |
P-FA-355 | ||||
|
375 |
P-C-375 |
< 40 |
2.0 |
0.6 |
-- |
|
P-C-375B |
< 40 |
4.0 |
0.6 |
-- | |
|
D-C-375 |
< 40 |
4.0 |
0.6 |
10 | |
|
P-C-375M |
< 90 |
10.0 |
2.5 |
-- | |
|
D-C-375M |
< 90 |
10.0 |
2.5 |
50 | |
|
395 |
P-C-390 |
< 70 |
5.0 |
1.0 |
-- |
|
D-C-390 |
< 70 |
5.0 |
1.0 |
30 | |
|
405 |
P-C-405 |
< 50 |
4.0 |
0.8 |
-- |
|
P-C-405B |
< 50 |
3.0 |
1.0 |
-- | |
|
D-C-405 |
< 50 |
3.0 |
1.0 |
50 | |
|
D-C-405S |
< 50 |
3.0 |
1.0 |
50 | |
|
P-C-405M |
< 90 |
25.0 |
10.0 |
-- | |
|
420 |
P-C-420 |
< 70 |
5.0 |
0.5 |
-- |
|
D-C-420 |
< 70 |
5.0 |
0.5 |
30 | |
|
440 |
P-C-440 |
< 80 |
2.0 |
0.4 |
-- |
|
P-C-440B |
< 80 |
4.0 |
0.8 |
-- | |
|
D-C-440 |
< 80 |
4.0 |
0.8 |
50 | |
|
D-C-440S |
< 80 |
4.0 |
0.8 |
50 | |
|
P-C-440M |
< 100 |
25.0 |
10.0 |
-- | |
|
D-C-440M |
< 100 |
25.0 |
10.0 |
200 | |
|
450 |
P-C-450 |
< 100 |
2.0 |
0.5 |
-- |
|
P-C-450B |
< 70 |
5.0 |
0.7 |
-- | |
|
D-C-450 |
< 70 |
5.0 |
0.7 |
10 | |
|
455 |
P-C-450M |
< 90 |
20.0 |
4.0 |
-- |
|
D-C-450M |
< 90 |
20.0 |
4.0 |
200 | |
|
470 |
P-C-470 |
< 80 |
3.0 |
0.6 |
-- |
|
P-C-470B |
< 70 |
4.0 |
0.8 |
-- | |
|
D-C-470 |
< 70 |
4.0 |
0.8 |
60 | |
|
D-C-470S |
< 70 |
4.0 |
0.8 |
60 | |
|
P-C-470M |
< 120 |
20.0 |
8.0 |
-- | |
|
D-C-470M |
< 120 |
20.0 |
8.0 |
200 | |
|
485 |
P-C-485 |
< 130 |
2.0 |
0.4 |
-- |
|
P-C-485B |
< 110 |
5.0 |
0.7 |
-- | |
|
D-C-485 4 |
< 100 |
5.0 |
0.7 |
50 | |
|
