Эти высокомощные лазерные диоды предлагаются как стандартные лазерные диоды или в комплекте с дополнительным драйвером «под ключ» с регулировкой температуры и воздушным охлаждением.
Доступны 3 уровня интеграции: только лазерный диод; лазерный диод + открытый драйвер (с возможностью простой замены лазерного диода); лазерный диод полностью интегрирован с драйвером и коннектором высокой мощности.
Скорость кулера регулируется автоматически. Уровень соответствия напряжения можно автоматически контролировать или точно регулировать через графический интерфейс. Открытая версия диод + драйвер – самый компактный продукт с такими характеристиками.
Особенности лазерных диодов высокой мощности:
- 22 модели лазерных диодов на 808, 915, 976 или 1064 нм с мощностью от 10 до 420 Вт;
- 4 модели на брэгговской решетке с длиной волны 976 нм с узкой шириной линии излучения (идеально для накачки Yb3+ или Er3+ лазеров);
- Высокоэффективный наконечник с низкими тепловыми потерями;
- Встроенный фильтр защиты от обратной связи для изоляции от света обратной связи от волоконного лазера (1020-1200 нм);
- Комплексное решение «под ключ» оснащено разъемом высокой мощности или дополнительным коллиматором пучка диаметром 10 мм.

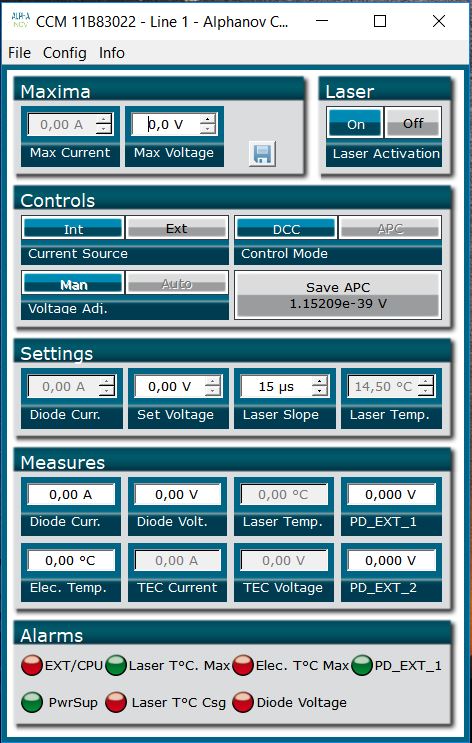

Графический интерфейс лазерного диода высокой мощности
Особенности дополнительного драйвера:
- Для непрерывного или импульсного излучения с длительностью импульса до 10 мкс;
- Плавная регулировка от 0 до 100%;
- Низкий уровень шума;
- Температурная стабильность до 10 мК; стабильность мощности лазера <0.05%;
- Максимальная частота модуляции: 100 кГц;
- Вход фотодиода для режима APC (автоматический контроль мощности);
- USB-соединение с выделенным графическим интерфейсом Втindows 7/10;
- Множество библиотек: Hexa, DLL, Python, Lab ВIE Вт ВIs;
- Скорость кулера регулируется автоматически;
- Графический интерфейс пользователя дополнительных драйверов позволяет пользователю полностью контролировать все функции модуля.
В продуктах AeroDIODE используются запатентованные передовые технологии, которые разрабатываются в технологическом центре ALPhANOV более 12 лет. AeroDIODE является членом Европейской отраслевой ассоциации EPIC и объединения Route des Lasers.
Технические характеристики:
|
Модель лазерного диода |
Тех. документация |
Длина волны |
Мощность |
Ширина линии излучения (тип.) |
Ток / напряжение (тип.) |
Форм-фактор |
Оптоволоконное подключение |
Сердцевина выходного волокна |
|
Model 1 |
|
808 ±10 нм |
10 Вт |
~ 5 нм |
3.5 А/5.5 В |
21*55*9.2 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) |
|
Model 2 |
|
35 Вт |
~ 5 нм |
6.5 А/13.5 В |
61.5*35*10 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 3 |
|
60 Вт |
~ 5 нм |
7.0 А/22.5 В |
123.5*56*22 |
Оголенное оптоволокно |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 4 |
|
100 Вт |
~ 5 нм |
9.5 А/24 В |
123.5*56*22 |
Оголенное оптоволокно |
Многомодовая, 200 мкм (NA=0.22) | |
|
Model 5 |
|
915 ±10 нм |
10 Вт |
~ 3 нм |
11 А/1.6 В |
31*17*6.1 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) |
|
Model 6 |
|
30 Вт |
~ 6 нм |
12 А/4.8 В |
25*43*11 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 7 |
|
70 Вт |
~ 6 нм |
12 А/11 В |
48*75*16 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 8 |
|
160 Вт |
~ 6 нм |
13 А/27 В |
80*80*25 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 9 |
|
250 Вт |
~ 5 нм |
18 А/27 В |
141*55*18 |
Да – SMA905 HP |
Многомодовая, 135 мкм (NA=0.22) | |
|
Model 10 |
|
300 Вт |
~ 5 нм |
19 А/32 В |
141*55*18 |
Да – SMA905 HP |
Многомодовая, 135 мкм (NA=0.22) | |
|
Model 11 |
|
976 ±3 нм |
10 Вт |
~ 3 нм |
12 А/1.7 В |
17*14*6.1 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) |
|
Model 12 |
|
30 Вт |
~ 6 нм |
12 А/5 В |
38.5 * 45 *10 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 13 |
|
70 Вт |
~ 6 нм |
12 А/11 В |
48 * 75 * 15 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 14 |
|
150 Вт |
~ 6 нм |
13 А/23 В |
54 * 99 * 15.5 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 15 |
|
250 Вт |
~ 4 нм |
18 А/27 В |
123*55*18 |
Да – HP-SMA905 |
Многомодовая, 135 мкм (NA=0.22) | |
|
Model 16 |
|
330 Вт |
~ 4 нм |
21 А/33 В |
123*55*18 |
Да – HP-SMA905 |
Многомодовая, 135 мкм (NA=0.22) | |
|
Model 17 |
|
420 Вт |
~ 4 нм |
21 А/42 В |
123*55*18 |
Да – HP-SMA905 |
Многомодовая, 135 мкм (NA=0.22) | |
|
Model 18 |
|
976 ±0.5 нм |
10 Вт |
~ 0.5 нм |
12 А/1.6 В |
8.5*14*6.1 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) |
|
Model 19 |
|
30 Вт |
~ 0.5 нм |
12 А/4.8 В |
43*25*11 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 20 |
|
60 Вт |
~ 0.5 нм |
12 А/12 В |
80*48*16 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 21 |
|
140 Вт |
~ 0.5 нм |
13 А/22.5 В |
80*80*25 |
Да – SMA905 |
Многомодовая, 106 мкм (NA=0.22) | |
|
Model 22 | -
|
1064 ±5 нм |
10 Вт |
~ 5 нм |
26*13 |
Оголенное оптоволокно |
Многомодовая, 200 мкм (NA=0.22) |
