SLM лазер с длиной волны 532 нм соединен с многомодовым волокном. Узкая ширина спектральной линии и хорошая устойчивость к обратному отражению делают этот лазер идеальным для рамановской спектроскопии. Компактность данного модуля позволяет легко его интегрировать в портативные диагностические приборы.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
531.9 |
532 |
532.1 |
|
Ширина спектральной линии, пм |
- |
0.1 1 |
1 |
|
Выходная мощность, мВт |
- |
80 2 |
120 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.05 |
0.2 3 |
1 |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.2 |
1 4 |
3 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.3 |
0.5 5 |
1 |
|
Остаточный ИК-контраст |
- |
20 |
- |
|
Коэффициент подавления побочных мод (SMSR), дБ |
40 |
50 |
60 |
|
Продольная мода |
- |
Одна |
- |
|
Поперечная мода |
- |
Несколько |
- |
|
Волокно |
- |
FG105UCA |
- |
|
Длина волокна, м |
0.95 |
1 |
1.1 |
|
Тип интерфейса управления |
- |
UART 6 |
- |
|
Режим работы |
- |
APC (CW) 7 |
- |
|
Ширина полосы модуляции, МГц |
- |
N/A 8 |
- |
|
Входное напряжение, В |
4.8 |
5 |
5.3 |
|
Входной ток, A |
- |
5 |
- |
|
Максимальная потребляемая мощность, Вт |
5 |
15 |
25 |
|
Требования к теплоотводу, °C/Вт |
- |
0.5 |
- |
|
Оптимальная температура радиатора, °С |
20 |
25 |
30 |
|
Время разогрева, мин (холодный запуск) |
1 |
3 |
5 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Внешнее управление вентилятором |
- |
Да |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 9 |
- |
|
Вес, кг |
0.1 |
0.12 |
0.14 |
|
Класс безопасности лазеров |
- |
3B |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 10 |
- |
Примечания:
1. Измерено с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц и частотой сканирования около 10 Гц. Тестирование интерферометра не проводится для каждого производимого лазера, вместо этого стандартным тестом является измерение OSA с разрешением 10-20 мкм;
2. Выходная мощность лазеров SLM не должна настраиваться, т.к. работа SLM не гарантируется при номинальной мощности, отличной от установленной на заводе. Однако возможность настройки мощности не отключена. Вместо этого рекомендуется использовать внешние аттенюаторы;
3. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
5. Уровень шума измеряется с помощью быстрого фотодиода и осциллографа. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
6. Коммутационные блоки AM-C8 и AM-C3 могут использоваться для преобразования из интерфейса управления UART в USB или RS232;
7. APC - автоматическое управление мощностью;
8. Лазеры SLM нельзя модулировать - используйте внешние модуляторы;
9. За исключением контактов интерфейса управления и выходного окна / волокна;
10. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

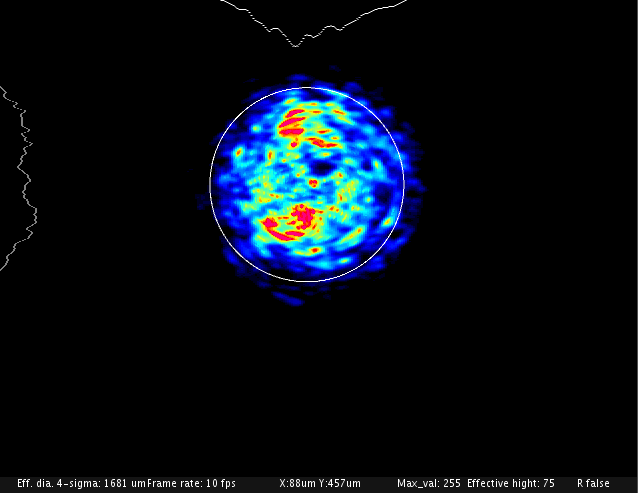

Профиль пучка на 0.45 м от апертуры
