Монолитный полупроводниковый DBR лазерный диод со стабильной частотой излучения с активным слоем AlGaAs. Лазер обеспечивает дифракционно-ограниченный пучок с одиночной продольной или боковой модой.
Применения:
- Детектирование и обнаружение D1 линии рубидия;
- Спектроскопия;
- Метрология.
Технические характеристики (T=25 °C):
|
Параметр |
Значение |
Единица измерения |
|
Центральная длина волны |
795 |
нм |
|
Выходная оптическая мощность |
40, 80, 120 |
мВт |
|
Дифференциальная эффективность |
0.75 |
Вт/А |
|
Дифференциальная эффективность, корпус "бабочка" |
0.36 |
Вт/А |
|
Пороговый ток |
50 |
мА |
|
Последовательное сопротивление лазера |
2 |
Ом |
|
Прямое напряжение лазера, 150 мА |
2 |
В |
|
Сопротивление термистора |
10000 |
Ом |
|
Темновой ток фотодиода |
До 50 |
нА |
|
Ширина спектральной линии |
0.7 |
МГц |
|
Коэффициент поляризационной экстинкции |
-19 |
дБ |
|
Расхождение пучка, FWHM |
6 x 26 |
° |
|
Коэффициент подавления боковой моды |
-30 |
дБ |
|
Поляризация лазера |
TE |
- |
|
Структура моды |
Основная мода |
- |
|
Диапазон температур хранения |
От 0 до +80 |
°C |
|
Диапазон рабочих температур |
От +5 до +70 |
°C |
|
Прямой ток лазера при непрерывном режиме |
150 |
мА |
|
Прямой ток лазера при импульсном режиме |
0.3 |
А |
|
Обратное напряжение лазера |
0 |
В |
|
Прямой ток фотодиода |
5 |
мА |
|
Обратный ток фотодиода |
20 |
В |
|
Ток TEC |
От -2 до 2 |
А |
|
Напряжение TEC |
От -6 до 6 |
В |
|
Ток термистора |
1 |
мА |
|
Напряжение термистора |
10 |
В |
|
Обратное внешнее отражение |
-14 |
дБ |
|
Температура пайки выводов, 10 секунд |
260 |
°C |
Модели:
|
Модель |
Корпус |
Оптическая мощность |
|
PH795DBR-120-СM |

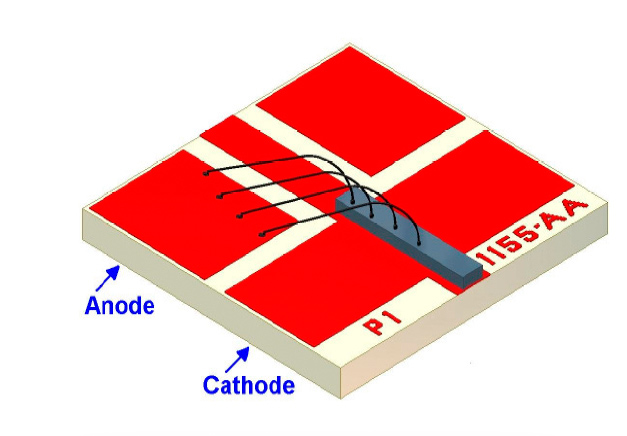

C-Mount |
120 мВт |
|
PH795DBR-120-CS |
CS-Mount |
120 мВт |
|
PH795DBR-120-T8 |
TO-8 |
120 мВт |
|

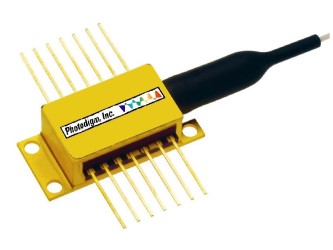

PH795DBR-120-BF |
"Бабочка", 14-pin |
120 мВт |
|
PH795DBR-080-СM |
C-Mount |
80 мВт |
|
PH795DBR-080-CS |
CS-Mount |
80 мВт |
|
PH795DBR-080-T8 |
TO-8 |
80 мВт |
|
PH795DBR-080-BF |
"Бабочка", 14-pin |
80 мВт |
|
PH795DBR-040-СM |
C-Mount |
40 мВт |
|
PH795DBR-040-CS |
CS-Mount |
40 мВт |
|
PH795DBR-040-T8 |
TO-8 |
40 мВт |
|
PH795DBR-040-BF |
"Бабочка", 14-pin |
40 мВт |
