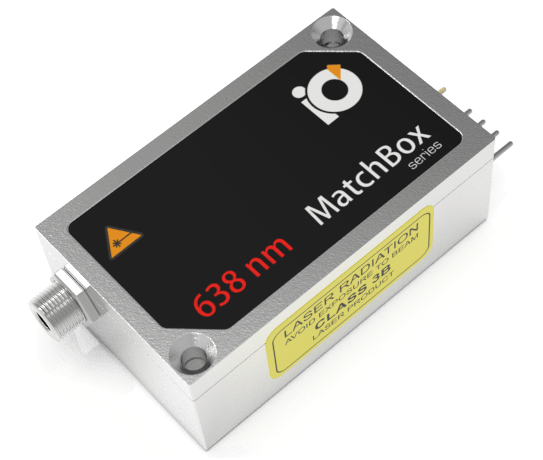

Лазер, работающий на длине волны 638 нм с выходом SMA - это очень компактный высокопроизводительный лазерный источник для многомодовых оптоволоконных систем. Волокно может поставляться дополнительно.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
635 |
638 |
641 |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
0.02 |
0.7 |
1 |
|
Выходная мощность, мВт |
- |
120 1 |
130 |
|
Эффективность волоконной связи, % |
50 |
70 2 |
80 |
|
Диаметр сердцевины волокна, мкм |
50 |
105 |
200 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.01 |
0.05 3 |
0.2 |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.1 |
0.25 4 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.05 |
0.25 5 |
0.6 |
|
Поперечная мода |
- |
Несколько |
- |
|
Тип интерфейса управления |
- |
UART 6 |
- |
|
Режим работы |
- |
APC (CW) |
- |
|
Ширина полосы модуляции, МГц |
- |
10 7 |
- |
|
Входное напряжение, В |
4.8 |
5 |
5.3 |
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 1.5 А |
- |
|

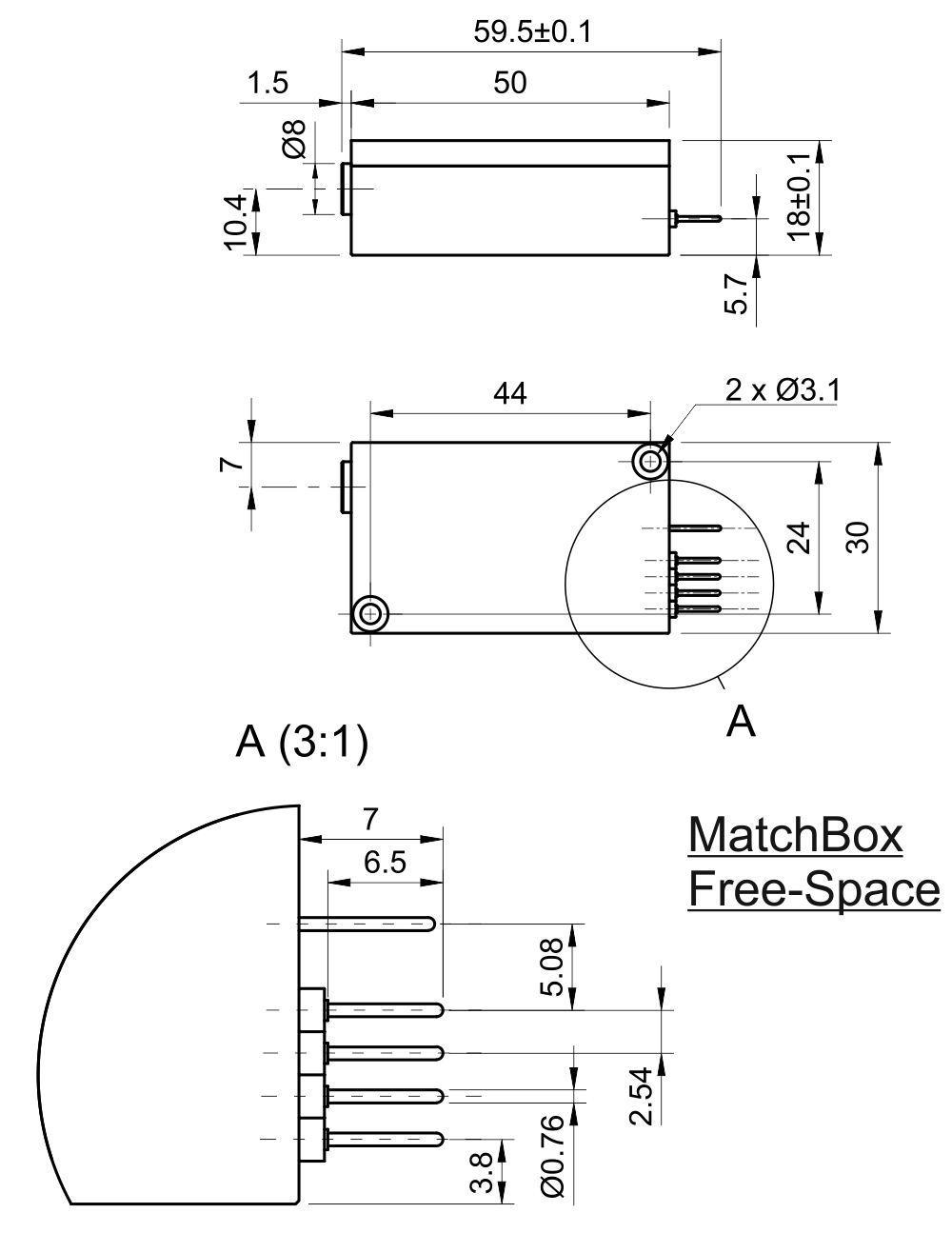

Габаритные размеры, мм |
- |
50 х 30 х 18 8 |
- |
|
Требования к теплоотводу, °C/Вт |
- |
1 |
- |
|
Оптимальная температура радиатора, °С |
15 |
20 |
30 |
|
Время разогрева, мин (холодный запуск) |
0.1 |
0.5 |
2 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
0.1 |
0.12 |
0.14 |
|
Максимальная потребляемая мощность, Вт |
0.4 |
2 |
10 |
|
Класс безопасности лазеров |
- |
3B |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 9 |
- |
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от показателей, на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от номинальной мощности;
2. Выходная мощность сильно зависит от количества соединений;
3. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
5. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
6. Коммутационные блоки AM-C8 и AM-C3 раскрутка для преобразования из интерфейса управления UART в USB или RS232;
7. Цифровая модуляция TTL до 10 МГц;
8. За исключением контактов интерфейса управления и выходного окна / волокна;
9. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

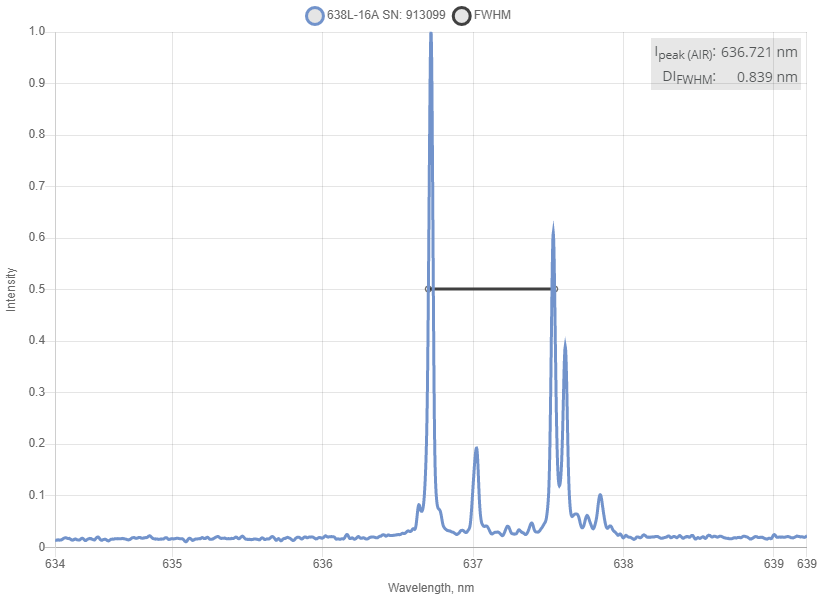

Спектр
