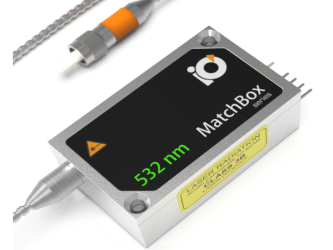

Очень компактный лазерный DPSS модуль с длиной волны 532 нм отличается высокой выходной мощностью, очень хорошим качеством пучка и превосходной долгосрочной стабильностью мощности. Излучение с длиной волны 532 нм обычно используется для возбуждения флуоресценции, сканирующей микроскопии и общего освещения зеленым светом.
По умолчанию этот тип лазера оснащен разъемом FC / PC, но другие варианты оптоволоконного подключения доступны по запросу.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
532 |
532.1 |
532.2 |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
0.02 |
0.1 |
0.5 |
|
Выходная мощность, мВт |
- |
160 1 |
200 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.05 |
1 2 |
0.5 |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.2 |
0.5 3 |
3 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.5 |
3 4 |
30 |
|
Поперечная мода |
- |
Несколько |
- |
|
Тип интерфейса управления |
- |
UART 5 |
- |
|
Режим работы |
- |
APC (CW) |
- |
|
Ширина полосы модуляции, МГц |
- |
N/A 6 |
- |
|
Входное напряжение, В |
4.8 |
5 |
5.3 |
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 5 А |
- |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 7 |
- |
|
Длина волокна, м |
0.95 |
1 |
1.1 |
|
Требования к теплоотводу, °C/Вт |
- |
0.5 |
- |
|
Оптимальная температура радиатора, °С |
20 |
25 |
30 |
|
Время разогрева, мин (холодный запуск) |
0.2 |
1 |
2 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
0.1 |
0.12 |
0.14 |
|
Максимальная потребляемая мощность, Вт |
5 |
15 |
25 |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 8 |
- |
|
Остаточный ИК-контраст |
- |
20 |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
Класс безопасности лазеров |
- |
3B |
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от значений, установленных на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от указанной номинальной мощности;
2. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
5. Коммутационные блоки AM-C8 и AM-C3 могут использоваться для преобразования из интерфейса управления UART в USB или RS232;
6. По запросу можно включить медленную TTL модуляцию;
7. За исключением контактов интерфейса управления и выходного окна/волокна;
8. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

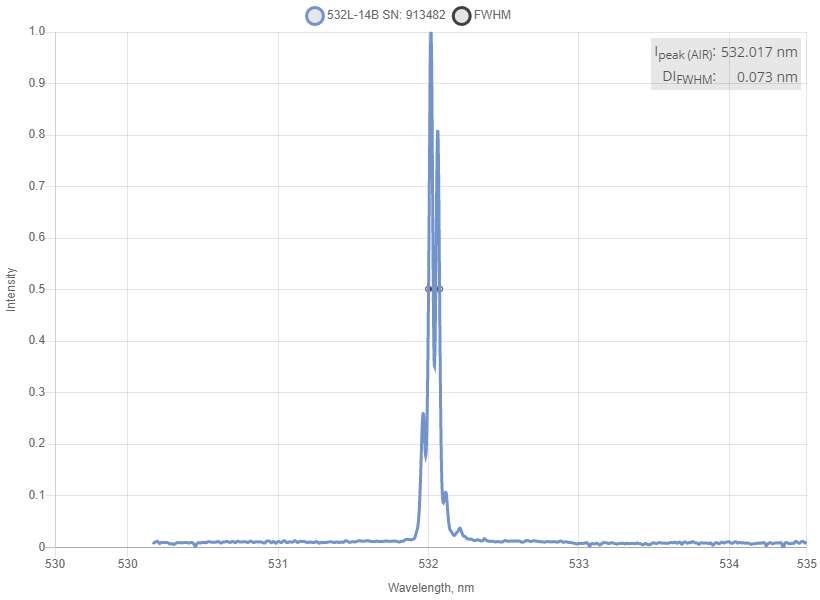

Спектр
Профиль пучка на 0.45 м от апертуры
