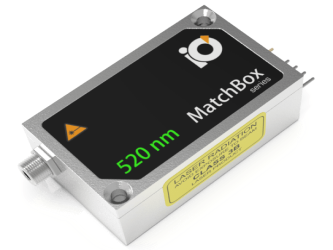

Лазер, работающий на длине волны 520 нм с коннектором типа SMA - это очень компактный лазерный источник для многомодовых оптоволоконных систем. Волокно может поставляться дополнительно.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
515 |
520 |
530 |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
0.02 |
1 |
1.2 |
|
Выходная мощность, мВт |
- |
70 1 |
110 |
|
Эффективность волоконной связи, % |
50 |
70 2 |
80 |
|
Диаметр сердцевины волокна, мкм |
50 |
105 |
200 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.02 |
0.2 3 |
0.5 |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.1 |
0.4 4 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.1 |
0.5 5 |
1 |
|
Поперечная мода |
- |
Несколько |
- |
|
Тип интерфейса управления |
- |
UART 6 |
- |
|
Режим работы |
- |
APC (CW) |
- |
|
Ширина полосы модуляции, МГц |
- |
10 7 |
- |
|
Входное напряжение, В |
4.8 |
5 |
5.3 |
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 1.5 А |
- |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 8 |
- |
|
Требования к теплоотводу, °C/Вт |
- |
1 |
- |
|
Оптимальная температура радиатора, °С |
15 |
20 |
30 |
|
Время разогрева, мин (холодный запуск) |
0.1 |
0.5 |
1 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Максимальная потребляемая мощность, Вт |
0.4 |
0.2 |
10 |
|
Вес, кг |
0.1 |
0.12 |
0.14 |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 9 |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
Класс безопасности лазеров |
- |
3B |
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от показателей, на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от номинальной мощности;
2. Выходная мощность во многом зависит от воспроизводимости волокна;
3. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
5. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
6. Коммутационные блоки AM-C8 и AM-C3 раскрутка для преобразования из интерфейса управления UART в USB или RS232;
7. Цифровая модуляция TTL до 10 МГц;
8. За исключением контактов интерфейса управления и выходного окна / волокна;
9. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

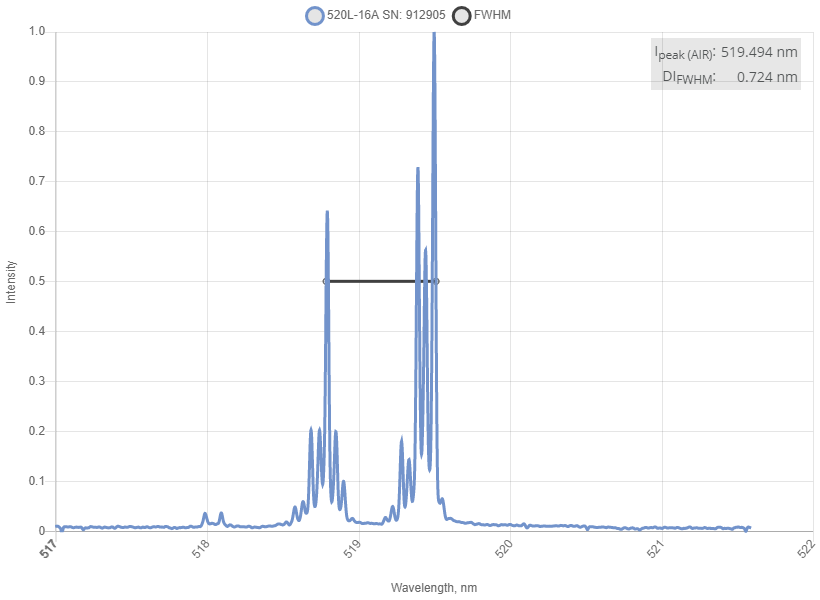

Спектр
