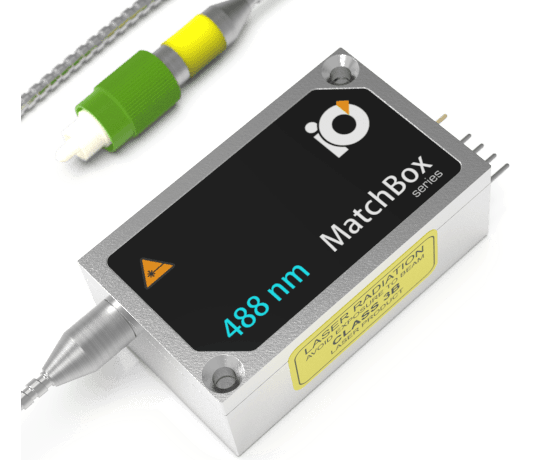

Непрерывный лазер на 488 нм используется в проточной цитометрии, флуоресцентной спектроскопии и сканирующей микроскопии. Этот модуль соединен с одномодовым волокном и обеспечивает луч идеального качества.
По умолчанию этот тип лазера сконструирован с разъемом FC/PC, но другие оптоволоконные разъемы доступны по запросу. Подробности о нестандартном соединителе и используемом с ним оптоволокне следует обсудить с отделом продаж.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
485 |
488 |
491 |
|
Ширина спектральной линии, нм |
0.02 |
1 |
1.2 |
|
Выходная мощность, мВт |
- |
20 1 |
30 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.01 |
0.2 2 |
0.5 |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.1 |
0.4 3 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.05 |
0.25 4 |
0.6 |
|
Продольная мода |
- |
Несколько |
- |
|
Поперечная мода |
- |
TEM00 |
- |
|
M2 эффективное |
- |
1.05 |
1.1 |
|
Тип интерфейса управления |
- |
UART 5 |
- |
|
Режим работы |
- |
APC (CW) 6 |
- |
|
Ширина полосы модуляции, МГц |
- |
10 7 |
- |
|
Входное напряжение, В |
4.8 |
5 |
5.3 |
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 1.5 А |
- |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 8 |
- |
|
Длина волокна, м |
0.95 |
1 |
1.1 |
|
Требования к теплоотводу, °C/Вт |
- |
1 |
- |
|
Оптимальная температура радиатора, °С |
15 |
20 |
30 |
|
Время разогрева, мин (холодный запуск) |
0.1 |
0.5 |
1 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Внешнее управление вентилятором |
- |
Нет 9 |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
0.1 |
0.12 |
0.14 |
|
Максимальная потребляемая мощность, Вт |
0.4 |
2 |
10 |
|
Класс безопасности лазеров |
- |
3B |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 10 |
- |
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от показателей, на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от номинальной мощности;
2. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
5. Коммутационные блоки AM-C8 и AM-C3 раскрутка для преобразования из интерфейса управления UART в USB или RS232;
6. APC - автоматическое управление мощностью;
7. Цифровая модуляция TTL до 10 МГц;
8. За исключением контактов интерфейса управления и выходного окна / волокна;
9. Функцию можно включить аппаратно, только если отключена опция быстрой модуляции. Необходимость этой функции требуется указать перед заказом лазера;
10. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

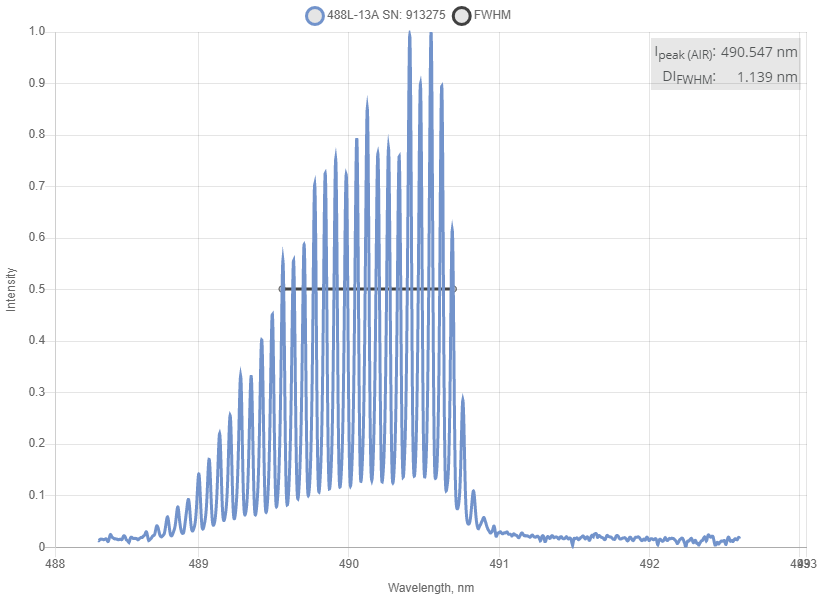

Спектр

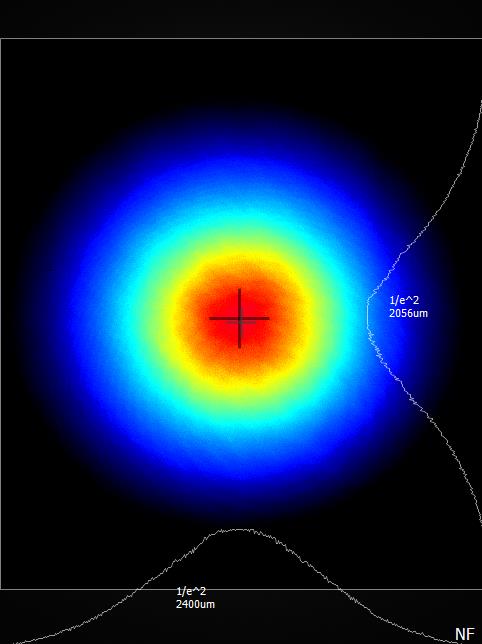

Профиль пучка на 0.45 м от апертуры
