Описание

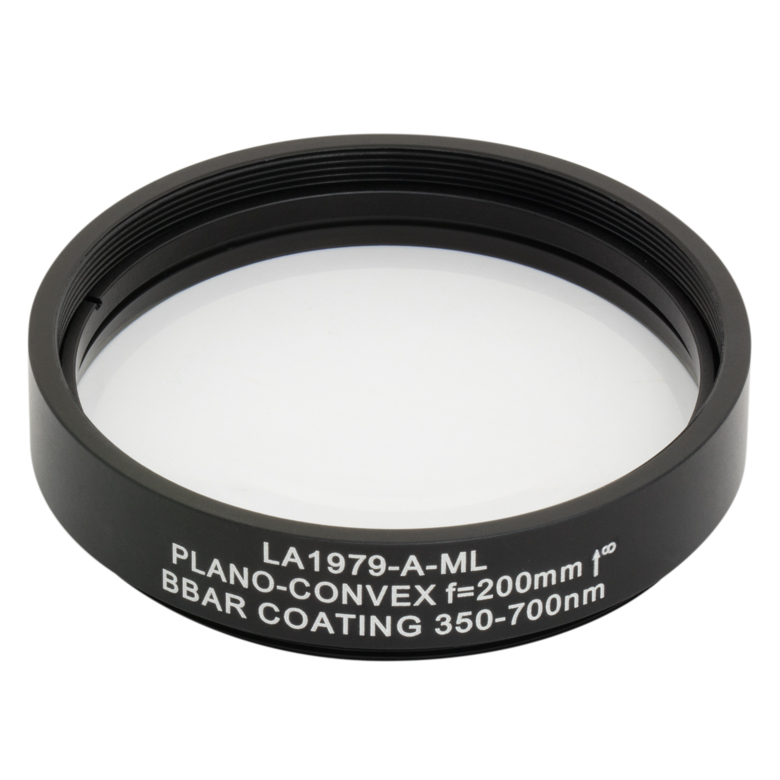

LA1979-A-ML — плоско-выпуклая (plano-convex, PCX) линза для фокусировки, коллимации и формирования пучков в оптических системах. Такая геометрия удобна в практических схемах: одна плоская поверхность облегчает установку, а выпуклая даёт нужную оптическую силу. Линзы серии LA часто используют в лабораторных установках, в измерительной технике и в промышленной оптике, где важны повторяемость и простота интеграции.
Размер и геометрия этой модели задаются параметрами: диаметр Ø2" и фокусное расстояние 200.0 мм. Короткие фокусы удобны для компактной фокусировки и ввода в апертуру/волокно, а длинные — для «мягкого» сведения пучка, телескопических схем и промежуточной коллимации. Подбор фокусного расстояния напрямую влияет на размер пятна в фокусе, чувствительность к юстировке и допустимые рабочие расстояния в механике прибора.
Материал: N-BK7. N‑BK7 — распространённое оптическое стекло для задач в видимом и ближнем ИК диапазонах; часто используется как универсальный материал для лабораторной и приборной оптики.
Просветляющее/защитное покрытие под диапазон 350-700 нм снижает отражения на границе «воздух–стекло», повышает полезное пропускание и уменьшает паразитные переотражения. На практике это даёт более стабильный сигнал на детекторе/матрице и снижает риск интерференционных артефактов в измерительных схемах. Для лазерных линий (например, 405/532/633/780/1064/1550 нм или 532/1064 нм) покрытие обычно подбирают под конкретную длину волны, чтобы минимизировать потери и обратные отражения.
Варианты с индексом -ML поставляются в оправе с резьбой SM2. Это ускоряет монтаж в тубусы/держатели, повышает повторяемость при замене линзы и снижает риск сколов кромки при сборке. Для стендов и серийной сборки такая версия часто экономит время на механике и юстировке.
характеристики
- Тип: плоско-выпуклая линза (PCX)
- Материал: N-BK7
- Диаметр: Ø2"
- Фокусное расстояние: 200.0 мм
- Покрытие: 350-700 нм
- Назначение: фокусировка/коллимация, формирование пучка, сбор и ввод света в оптические узлы
- Исполнение: в оправе, резьба SM2
- Практика эксплуатации: избегать касаний поверхности; хранить в чистой таре; очищать продувкой и салфетками для оптики
отрасли применения
- Лабораторная и научная оптика: стенды, прототипирование, юстировочные установки
- Лазерные системы: формирование пучка, фокусировка на образец, ввод/вывод из тракта
- Спектроскопия и фотоника: оптические измерительные тракты, коллимация источников, согласование апертур
- Машинное зрение и контроль качества: подсветка, проекционные и фокусирующие узлы, датчики
- Волоконная оптика: ввод в волокно, свободнопространственные коллиматоры, согласование с диафрагмами
- Промышленный R&D и приборостроение: оптические датчики, измерительные головы, автоматизация
Подбор аналога: сначала держите одинаковыми диаметр и фокусное расстояние (это определяет механику и геометрию пучка), затем выбирайте покрытие под ваш спектральный диапазон и источник. В многокомпонентных трактах правильное покрытие часто даёт больший прирост контраста и стабильности, чем попытки «дожать» качество на уровне обработки данных.
