Описание

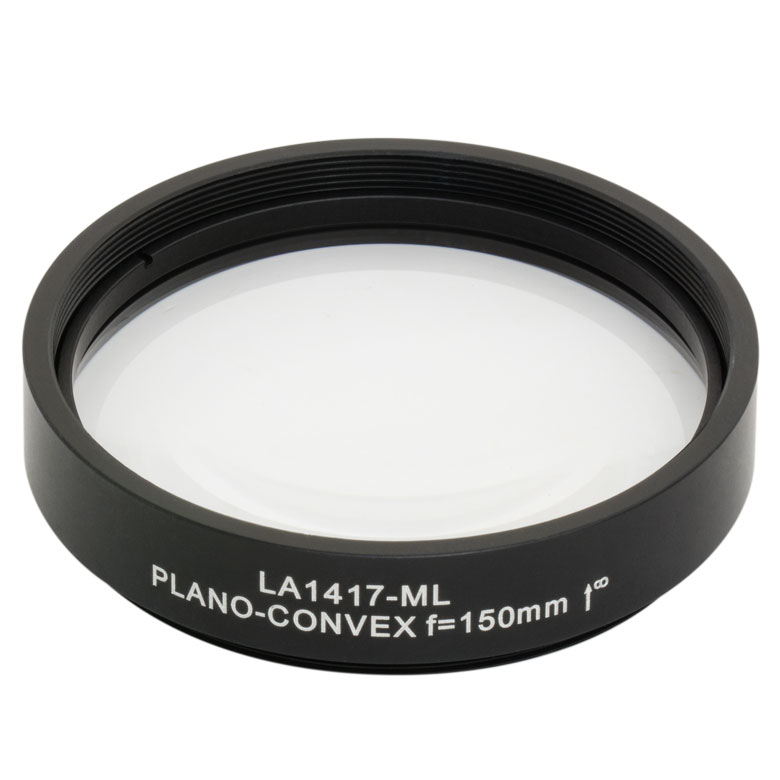

LA1417-ML — плоско-выпуклая (plano-convex) линза из стекла N-BK7 для формирования и фокусировки пучков в оптических и лазерных трактах. Геометрия PCX удобна, когда нужно получить один основной фокус и при этом сохранить компактную схему без лишних поверхностей, дающих отражения и паразитный свет.
Диаметр Ø2" и фокусное расстояние 150.0 мм задают типовую «силу» линзы: короткие фокусы подходят для плотной фокусировки и коллимации из точечного источника, более длинные — для мягкого сведения пучка, расширителей и телескопических схем. Материал N-BK7 — стандартная оптическая «рабочая лошадка» с хорошей однородностью и стабильностью параметров в видимом и ближнем ИК диапазонах.
Исполнение без просветляющего покрытия выбирают, когда важна универсальность по спектру или линза работает в условиях, где покрытие не критично (например, в учебных установках, макетах и вспомогательных оптических узлах). Нужно помнить: у непокрытых поверхностей выше потери на отражении и сильнее риск «зайчиков» при работе с яркими источниками.
Варианты с индексом -ML поставляются в оправе с резьбой SM2. Оправа облегчает монтаж в тубусы/держатели, ускоряет сборку оптической линии и уменьшает риск сколов кромки при частых переустановках. Для прототипирования и стендов это обычно выгоднее, чем работать с «голой» линзой и отдельными прижимными кольцами.
характеристики
- Тип: плоско-выпуклая линза (PCX)
- Материал: N-BK7
- Диаметр: Ø2"
- Фокусное расстояние: 150.0 мм
- Покрытие: без покрытия
- Исполнение: в оправе, резьба SM2
- Назначение: фокусировка, коллимация, формирование пучка, оптические узлы приборов
- Рекомендации по эксплуатации: избегать загрязнений и касаний рабочей поверхности; использовать продувку, салфетки для оптики и безопасные растворители
отрасли применения
- Лазерные установки и стенды: фокусировка на образец, ввод/вывод из оптического тракта, формирование пятна
- Микроскопия и машинное зрение: подсветка, проекторы, контроль геометрии и дефектоскопия
- Спектроскопия и фотоника: коллимация источников, оптика монохроматоров и измерительных трактов
- Волоконная оптика: ввод в волокно, коллиматоры, согласование апертур
- Научные и учебные лаборатории: оптические эксперименты, учебные наборы, прототипирование приборов
- Промышленность и R&D: оптические датчики, измерение, автоматизация, медицинские/биотех системы (в части оптики)
Как выбирать аналог/замену: держите постоянными диаметр и фокусное расстояние (они сильнее всего влияют на геометрию узла), затем выбирайте покрытие под ваш спектральный диапазон и источник (LED/лампа/лазер). Если в системе есть несколько поверхностей, выигрышь от правильного покрытия обычно заметнее, чем кажется: меньше обратных отражений — меньше шумов и паразитной засветки.
