Описание

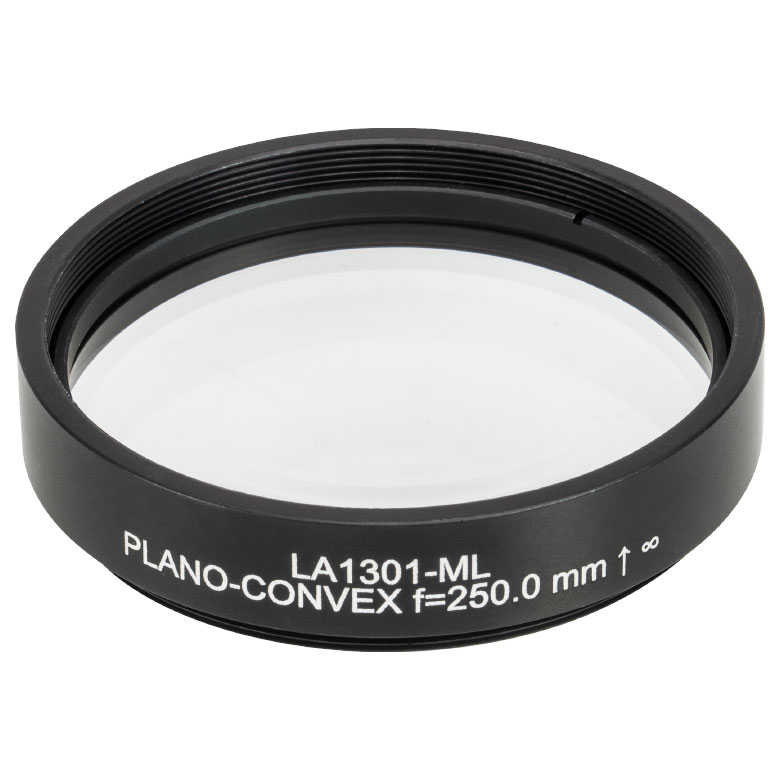

Плоско-выпуклая линза LA1301-ML от Thorlabs предназначена для фокусировки, коллимации и формирования лазерных и световых пучков в лабораторных и промышленных оптических системах. Геометрия «плоско‑выпуклая» особенно удобна, когда нужно получить компактный узел с предсказуемой оптической силой: плоская сторона облегчает посадку в держатели, а выпуклая обеспечивает требуемое собирание света. Материал N-BK7 широко применяется в прецизионной оптике благодаря стабильным оптическим свойствам и хорошей технологичности при изготовлении и полировке.
Для минимизации паразитных потерь и отражений линза может поставляться без покрытия или с просветляющим (AR) либо специальным покрытием под заданные длины волн. Это важно в задачах, где критичны мощность на выходе, уровень обратных отражений в лазер и контраст оптической системы. Выбор покрытия стоит делать по рабочему диапазону (например, 350–700 нм для видимого света или 1050–1700 нм для ближнего ИК), а также с учётом углов падения и требований к энергоустойчивости.
Линза LA1301-ML часто используется как базовый строительный блок: в фокусирующих узлах для датчиков и камер, в системах подсветки, в оптических делителях и комбайнерах, а также в стендовых установках для юстировки и измерений. Версии в оправе (ML) удобны для быстрой сборки в резьбовые системы Thorlabs (SM‑серии): это ускоряет монтаж, уменьшает риск повреждения оптики и повышает повторяемость положения оптической оси при замене элементов.
При проектировании оптического тракта учитывайте типичные практики: для минимизации сферической аберрации плоско‑выпуклую линзу обычно ориентируют выпуклой стороной к коллимированному пучку (и плоской к фокусу), а также стараются работать ближе к параксиальному режиму, если требуется максимально «чистое» пятно. Для высокоточных задач может потребоваться трассировка в оптическом ПО и подбор альтернативной геометрии (двояковыпуклая/менисковая), но в большинстве инженерных применений данная линза даёт оптимальный баланс цены, доступности и практичности.
характеристики
- Материал: N-BK7
- Диаметр: Ø2" (≈ 50.8 мм)
- Фокусное расстояние (f): 250.0 мм
- Покрытие: Без покрытия
- Исполнение: в оправе
- Резьбовая совместимость: SM2
- Производитель: Thorlabs
отрасли применения
- Лазерные и оптические тракты (коллимация/фокусировка, расширители пучка)
- Спектроскопия и построение простых монохроматоров/спектральных фильтров по длине волны
- Оптические стенды и учебные лабораторные установки
- Визуализация и микроскопия низкого/среднего увеличения (включая подсветку)
- Волоконно-оптические узлы (ввод/вывод в свободное пространство)
