Описание

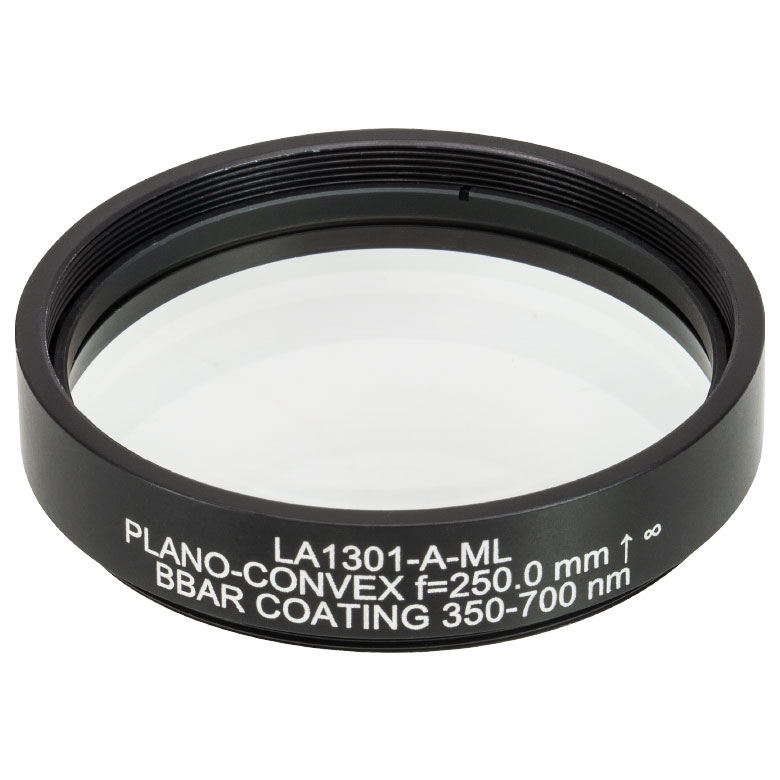

Плоско-выпуклая линза LA1301-A-ML (Thorlabs) — одиночный сферический элемент (PCX), предназначенный для фокусировки и коллимации излучения в оптических трактах. Геометрия plano-convex особенно эффективна при работе с параллельными пучками и источниками, находящимися на большом расстоянии: при правильной ориентации (выпуклой стороной к коллимированному пучку) можно уменьшить сферическую аберрацию по сравнению с двояковыпуклыми линзами сопоставимых размеров.
Линза выполнена из стекла N‑BK7 — одного из наиболее распространённых оптических материалов для видимого и ближнего ИК диапазонов. Его выбирают за стабильные оптические свойства, хорошую однородность и предсказуемое качество поверхности, что критично для измерительных систем, машинного зрения и лазерных установок. Размер Ø2" (50.8 мм) и фокусное расстояние f = 250 мм позволяют интегрировать элемент как в компактные сборки, так и в протяжённые оптические линии без усложнения юстировки.
Оптические поверхности имеют просветляющее покрытие 350–700 нм (-A), рассчитанное на диапазон 350–700 нм. Снижение отражений в рабочем диапазоне (типично Ravg < 0,5% при нормальном падении). Это помогает повысить пропускание и уменьшить паразитные переотражения (ghost images) в многолинзовых трактах.Фокусное расстояние хорошо подходит для типовых задач коллимации и фокусировки в лабораторных и промышленно-измерительных установках. Вариант поставляется в резьбовой оправе SM2, что упрощает монтаж в оптомеханике и снижает риск повреждения кромок при установке. Линза может использоваться как одиночный фокусирующий элемент, как часть телескопов расширения пучка, коллиматоров, оптических головок, а также в сборках с диафрагмами и фильтрами. При выборе версии с подходящим покрытием обычно удаётся поднять энергетическую эффективность тракта и снизить чувствительность системы к паразитным отражениям, которые ухудшают контраст и стабильность измерений.
Характеристики
- Тип: плоско-выпуклая линза (PCX, plano-convex)
- Материал: N-BK7
- Диаметр: Ø2" (50.8 мм)
- Фокусное расстояние: f = 250 мм
- Покрытие: просветляющее покрытие 350–700 нм (-A)
- Исполнение: в резьбовой оправе SM2 (ML)
- Производитель: Thorlabs
Отрасли применения
- Лазерные установки: коллимация, фокусировка, формирование пучка
- Оптическая метрология и интерферометрия, калибровочные стенды
- Спектроскопия и фотоника: сбор и ввод излучения, оптические трактовки
- Машинное зрение и сенсорика: подсветка, объективы простых систем, оптические головки
- Оптоволоконные решения: ввод/вывод в волокно, оптические коммуникации и тестирование
- R&D и учебные лаборатории: прототипирование и демонстрационные эксперименты
