Описание

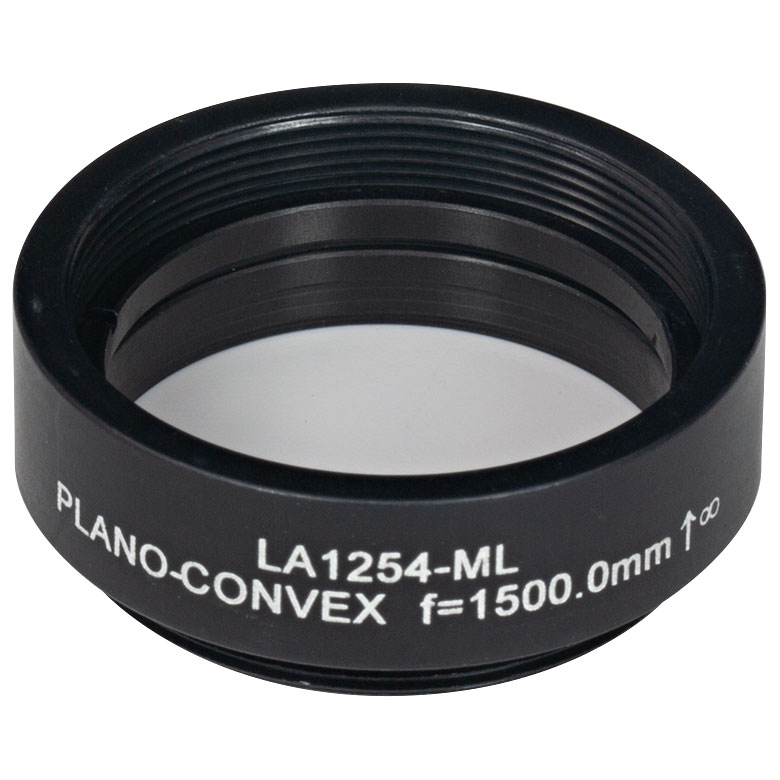

LA1254-ML — плоско-выпуклая (plano-convex) линза из стекла N-BK7 с положительным фокусным расстоянием, рассчитанная для формирования и фокусировки пучков, а также для коллимации излучения от точечных/волоконных источников. Геометрия plano-convex относится к «near best form» для работы с коллимированным пучком: при правильной ориентации (кривизной к коллимированному пучку) снижается сферическая аберрация и улучшается качество фокуса.
Версия Без покрытия ориентирована на работу в диапазоне 350 нм – 2.0 мкм (типовой диапазон для N-BK7). Покрытие снижает паразитные отражения от каждой поверхности, повышает пропускание/эффективность системы и уменьшает вероятность засветки детектора или появления паразитных интерференционных эффектов в оптическом тракте. Это особенно важно в измерительных схемах, спектроскопии, лазерных установках и системах машинного зрения.
Линза подходит для построения компактных узлов: предварительная фокусировка перед диафрагмой, формирование пятна на образце, ввод в оптоволокно (в сочетании с юстировкой), сбор излучения от светодиодов/лазерных диодов и построение простых телескопов/расширителей пучка. При работе с высокими мощностями ориентируйтесь на параметры чистоты поверхности, качество обработки и предельные плотности мощности; в реальном проекте запас по мощности обязателен, потому что загрязнение поверхности и неправильная очистка резко снижают порог повреждения.
характеристики
- Тип: плоско-выпуклая сферическая линза (Plano-Convex)
- Материал: N-BK7
- Диаметр: Ø1"
- Фокусное расстояние: 1500.0 мм
- Покрытие: Без покрытия (без покрытия)
- Рабочий диапазон/оптимизация покрытия: 350 нм – 2.0 мкм (типовой диапазон для N-BK7)
- Назначение: фокусировка коллимированного пучка или коллимация излучения
- Рекомендованная ориентация в тракте: кривизной к коллимированному пучку (для уменьшения аберраций)
- Очистка и обращение: не касаться оптических поверхностей; хранить в чистой таре, использовать безворсовые салфетки и чистые растворители
отрасли применения
- Лазерные установки и лабораторная оптика (формирование пучка, фокусировка на образце, расширители пучка)
- Спектроскопия и оптические измерения (сбор/фокусировка на щель, детектор, волокно)
- Машинное зрение и промышленная оптика (простые проекционные и фокусирующие узлы)
- Оптоволоконные системы связи и датчики (ввод/вывод света через коллиматоры и юстируемые держатели)
- Образовательные стенды и прототипирование (быстрая сборка оптических схем на оптическом столе)
- Биомедицинская оптика (фокусировка возбуждения/сбор флуоресценции в простых микроскопических узлах)
