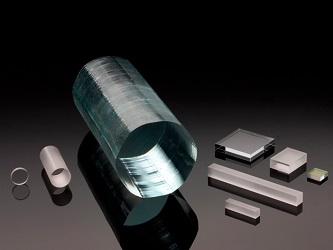

Кристаллы алюмо-иттриевого граната, легированные иттербием, (Yb:YAG) – один из наиболее перспективных материалов, который намного лучше подходит для диодной накачки, чем кристаллы, легированные неодимом (Nd). По сравнению с наиболее популярными Nd:YAG кристаллами, кристаллы Yb:YAG обладают более широкой полосой поглощения, что снижает требования к системам терморегуляции, более длительным временем жизни, и в 3-4 раза меньшей тепловой нагрузкой. Yb:YAG кристаллы генерируют излучение с длиной волны 1030 нм и представляют собой отличную замену для Nd:YAG кристаллов (1064 нм), вторая гармоника излучения Yb:YAG лазеров (515 нм) может служить альтернативой лазерам на ионах аргона (514 нм).
Особенности:
- Нагревание: менее 11 %;
- Высокая дифференциальная квантовая эффективность;
- Широкая полоса поглощения: 8 нм на 940 нм;
- Поглощение из возбужденного состояния отсутствует;
- Накачка надежными InGaAs диодами на 940 нм (или 970 нм);
- Высокая теплопроводность и прочность;
- Превосходные оптические свойства.
Технические характеристики Yb:YAG кристаллов
|
Параметр |
Значение |
|
Концентрация легирующих элементов |
Yb: 5~15 ат. % |
|
Искажение волнового фронта |
≤ 0.125λ/дюйм |
|
Коэффициент экстинкции |
≥28 дБ |
|
Размеры стержня |
Диаметр: 2~20 мм, Длина: 5~150 мм по запросу пользователя |
|
Допуск на размеры |
Диаметр: +0.00“/-0.002” мм, Длина: ± 0.02" |
|
Обработка поверхности |
Шлифовка: 400# Grit |
|
Параллелизм |
≤10″ |
|
Перпендикулярность |
≤5′ |
|
Плоскостность |
λ/10 |
|
Качество поверхности |
10/5 (MIL-PRF-13830B) |
|
Скосы |
0.006"±0.002" at 45°± 5° |
|
Просветляющее покрытие. Отражение |
≤ 0.25% (при 1030 нм) |
|
Потери за один проход |
＜3×10-3 см-1 |
|
Рабочий переход лазера |
2 F 5/2→2 F 7/2 |
|
Длина волны лазера |
1030 нм |
|
Энергия фотонов |
1.93×10-19 Дж (при 1030 нм) |
|
Ширина линии излучения |
9 нм |
|
Сечение излучения |
2.0×10-20 см2 |
|
Время жизни флуоресценции |
1.2 мс |
|
Линия диодной накачки |
940 нм или 970 нм |
|
Ширина полосы поглощения излучения накачки |
8 нм |
|
Показатель преломления |
1.82 |
|
Термооптический коэффициент |
9×10-6/℃ |
|
Коэффициент потерь |
0.003 см-1 |
