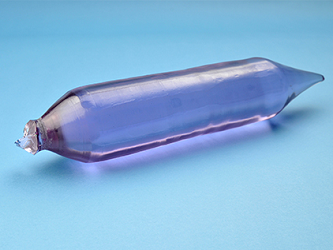

Кристаллы алюмо-иттриевого граната («YAG», Y3Al5O12), легированные ионами неодима одни из наиболее известных и давно используемых лазерных кристаллов. Так как данные кристаллы объединяют в себе большие преимущества по многим основным свойствам, Nd:YAG используется практически во всех твердотельных лазеров ближнего ИК диапазона, а также в модулях для генерации второй, третьей и более высоких гармоник.
Преимущества Nd:YAG кристаллов:
- Высокий коэффициент усиления;
- Низкий порог генерации;
- Высокая эффективность;
- Отличные оптические характеристики;
- Низкие потери на 1064 нм;
- Хорошая теплопроводность и устойчивость к воздействиям резких колебаний температуры;
- Механическая прочность;
- Для режимов генерации: непрерывный, импульсный, модуляций добротности, синхронизация мод.
Особенности:
- Размеры: 15x180 мм2 - 40x2 мм2;
- Легирование Nd: 0.3~2.0(±0.1) % атомов;
- Допуск на диаметр: ±0.05 мм;
- Допуск на длину: ±0.5 мм;
- Перпендикулярность: ≤5 угловых минут;
- Параллелизм: <10 угловых секунд;
- Искажение волнового фронта: λ/8;
- Плоскостность: λ/10;
- Качество поверхности: 10/5 (MIL-O-13830A);
- Высокоотражающее покрытие: R>99.8% при 1064 нм, R< 5% при 808 нм;
- Просветляющее покрытие (один слой MgF2): R<0.25%для каждой поверхности (при 1064 нм);
- Другие отражающие покрытия для 1064/532 нм, 946 нм, 1319 нм и т.д.;
- Лучевая стойкость: >500 МВт/ см2.
Основные свойства Nd:YAG кристаллов
|
Параметр |
Значения |
|
Химическая формула |
Y3Al5O12 |
|
Структура кристаллов |
Кубическая |
|
Параметры решетки |
12.01Å |
|
Температура плавления |
1970°C |
|
Плотность |
4.5 г/см3 |
|
Показатель преломления |
1.82 |
|
Коэффициенты теплового расширения |
7.8x10-6 /K，0 - 250 ℃ |
|
Теплопроводность |
14 Вт/м/К, 20 °C
|
|
Твёрдость по шкале Мооса |
8.5 |
|
Сечение стимулированного излучения |
2.8x10-19 см-2 |
|
Коэффициент потерь |
0.003 см-1 при 1064 нм |
|
Ширина линии |
0.6 нм |
|
Время жизни излучающего перехода |
550 мкс |
Оптические параметры Nd:YAG кристаллов
|
Диаметр (мм) |
Стандартный |
Высокого качества |
Превосходного качества |
|
φ3-6.35 |
≤0.5 интерф. полос/дюйм |
≤0.25 интерф. полос/дюйм |
≤0.1 интерф. полос/дюйм |
|
≥25 дБ |
≥28 дБ |
≥30 дБ | |
|
φ7-10 |
≤0.7 интерф. полос/дюйм |
≤0.4 интерф. полос/дюйм |
≤0.16 интерф. полос/дюйм |
|
≥22 дБ |
≥25 дБ |
≥28 дБ | |
|
φ11-13 |
≤1 интерф. полос/дюйм |
≤0.6 интерф. полос/дюйм |
≤0.2 интерф. полос/дюйм |
|
≥20 дБ |
≥23 дБ |
≥26 дБ | |
|
φ14-16 |
≤1.2 интерф. полос/дюйм |
≤0.8 интерф. полос/дюйм |
≤0.25 интерф. полос/дюйм |
|
≥18 дБ |
≥20 дБ |
≥23 дБ |
Для заказа доступны нестандартные Nd:YAG стержни или листы, Nd:YAG стержни для 946 нм и 1319 нм. По запросу поставляются Er:YAG, Yb:YAG и легированные другими ионами кристаллы алюмо-иттриевого граната YAG.
