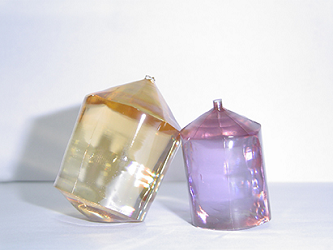

Кристаллы Nd:GdVO4 используются в качестве активной среды в твердотельных лазерах с диодной накачкой. Они обладают некоторыми преимуществами над Nd:YAG кристаллами: большое сечение излучения, широкая полоса поглощения, поляризованное излучение на выходе.
Особенности:
- Большое сечение стимулированного излучения на длине волны лазера;
- Высокий коэффициент поглощения и широкий рабочий диапазон на длине воны накачки;
- Низкая зависимость от длины волны накачки;
- Отличная теплопроводность;
- Низкий порог генерации, высокая дифференциальная квантовая эффективность;
- Высокая лучевая стойкость;
- Сильно поляризованное лазерное излучение.
Основные характеристики:
- Искажение волнового фронта: <λ/4 при 633 нм;
- Допуск на размеры кристаллов: (W±0.1 мм)x(H±0.1 мм)x(L+0.2/-0.1 мм);
- Апертура: >90%;
- Плоскостность: λ/8 при 633 нм, λ/4 при 633 нм для кристаллов толщиной менее 2 мм;
- Качество поверхности 10/5 Scratch/Dig (характерный размер царапины скола) (MIL-PRF-13830B);
- Параллелизм: < 20 угловых секунд;
- Перпендикулярность: ≤5 угловых минут;
- Допуск по углу: ＜±30′.
Спецификация на Nd:GdVO4 кристаллы
|
Параметр |
Значения |
|
Структура кристаллов |
Тетрагональная |
|
Пространственная группа |
I41/amd |
|
Параметры решетки |
a=0.721 нм, b=0.635 нм |
|
Генерирующий переход |
4F3/2 ----> 4I11/2 |
|
Длина волны лазера |
1062.9 нм |
|
Сечение излучения (при 1064 нм) |
7.6×10-19 см2 |
|
Сечение поглощения (при 808 нм) |
4.9×10-19 см2 |
|
Коэффициент поглощения (при 808 нм) |
74 см-1 |
|
Показатель преломления (при 1064 нм) |
no=1.972，ne=2.192 |
|
Теплопроводность |
11.7 Вт/(м×K) |
|
Плотность |
5.47 г/см3 |
|
Легирование Nd (атомарно) |
0.1%，0.2%，0.3%，0.5%，0.7%，1.0%，... |
Сравнение свойств материалов Nd:GdVO4 и Nd:YVO4
|
Кристалл |
Nd:GdVO4 |
Nd:YVO4 | ||
|
Структура кристаллов, Пространственная группа |
Тетрагональная, I41/amd |
Тетрагональная, I41/amd | ||
|
Параметры решетки (нм) |
a：0.721 b：0.635 |
a：0.721 b：0.629 | ||
|
Температура плавления (℃) |
1780 |
1825 | ||
|
Коэффициент термического расширения при 25℃, ×10-6/℃ |
a |
1.5 |
a |
4.43 |
|
b |
7.3 |
b |
11.4 | |
|
Удельная теплоемкость при 25℃, калория/(моль·К) |
32.6 |
24.6 | ||
|
dn/dT，×10-6/℃ |
4.7 |
2.7 | ||
Сравнение свойств материалов, используемых в неодимовых лазерах
|
Кристалл |
Nd:YVO4 |
Nd:GdVO4 |
Nd:YAG |
|
Длина волны лазера |
1064.3 нм, 1342.0 нм |
1062.9 нм, 1340 нм |
1064.2 нм 1338.2 нм |
|
Ширина спектра излучения
|
0.8 нм |
нет данных |
0.45 нм |
|
Эффективное сечение излучения
|
15.6×10-19 см2 |
7.6×10-19 см2 |
6.5×10-19 см2 |
|
Поляризация |
Параллельно оси c |
Параллельно оси c |
Неполяризованное |
|
Длина волны накачки |
808.5 нм |
808.4 нм |
807.5 нм |
|
Пик поглощения накачки при 1% легирования |
～41 см-1 |
～57 см-1 |
- |
|
Теплопроводность, Вт/м/K |
5.1 |
11.7 |
14 |
|
Концентрация легирования |
0.1-3.0% |
0.1-3.0% |
0.1-2.0% |
