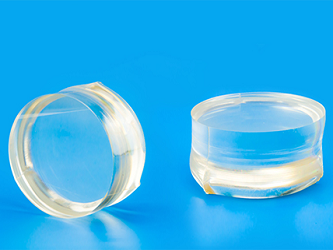

Кристаллы ниобата лития LiNbO3 широко используются в электрооптических модуляторах и модуляторах добротности (Q-switches) для Nd:YAG, Nd:YLF и Ti:Sapphire лазерах, а также в качестве модуляторов для волоконных систем.
Ниже представлены характеристики кристалла LiNbO3, используемого в качестве модулятора добротности (Q-switch) с поперечной электро-оптической модуляцией. Свет распространяется вдоль оси Z, электрическое поле приложено вдоль оси X. Электрооптические коэффициенты LiNbO3: r33 = 32 пм/В, r31 = 10 пм/В, r22 = 6.8 пм/В при низкой частоте; r33 = 31 пм/В, r31 = 8.6 пм/В, r22 = 3.4 пм/В при высокой частоте. Полуволновое напряжение: Vπ=λd/no3γcl, γc=(ne/no)3γ33-γ13
Технические характеристики модулятора добротности из LiNbO3
|
Параметр |
Значение |
|
Размеры |
9×9×25 мм3 или 4×4×15 мм3 |
|
Другие размеры по запросу | |
|
Допуск на размеры |
Ось Z: ±0.2 мм |
|
Ось X и Y: ±0.1 мм | |
|
Фаска |
＜0.5мм@ 45° |
|
Точность ориентации |
Ось Z: ±5′，Ось X и Y: ±10′ |
|
Параллелизм |
＜20″ |
|
Качество поверхности |
10/5 |
|
Плоскостность |
λ/8 при 633 нм |
|
Просветляющее покрытие |
R＜0.2% при 1064 нм |
|
Электроды |
Позолоченные/Хромированные |
|
Искажение волнового фронта |
＜λ/4 при 633 нм |
|
Коэффициент экстинкции |
＞400:1 при 633 нм |
Кристаллы LiNbO3 также относятся к акусто-оптическим кристаллам. Они используются в качестве акусто-оптических модуляторов и кристаллических пластин для поверхностных акустических волн. Компания АЗИМУТ ФОТОНИКС поставляет LiNbO3 кристаллы в виде монокристаллов (буль), кристаллических пластин и элементов, изготовляемых на заказ.
Распространение поверхностной акустической волны
|
Тип среза |
Скорость волны νs (м/с) |
Коэффициент электромеханической связи κ2s (%) |
Температурный коэффициент скорости TCV (10-6/℃) |
Температурный коэффициент задержки TCD (10-6/℃) |
|
127.86° Y-X |
3970 |
5.5 |
-60 |
78 |
|
Y-X |
3485 |
4.3 |
-85 |
95 |
Спецификация на изделия из LiNbO3
|
Элемент |
Монокристалл (буля) |
Кристаллическая пластинка | ||
|
Диаметр |
Φ3″ |
Φ4″ |
Φ3″ |
Φ4″ |
|
Длина или толщина (мм) |
≤100 мм |
≤50 мм |
0.35-0.5 мм | |
|
Ориентация |
127.86°Y，64°Y，135°Y，X，Y，Z，другие типы срезов | |||
|
Ориентация плоскости |
X，Y | |||
|
Длина плоскости |
22±2 мм |
32±2 мм |
22±2 мм |
32±2 мм |
|
Полировка |
до зеркального блеска 5-15Å | |||
|
Плоскостность (мкм) |
≤15 | |||
|
Наклон (мкм) |
≤25 | |||
По запросу возможно изготовление элементов других размеров, с другими свойствами.
