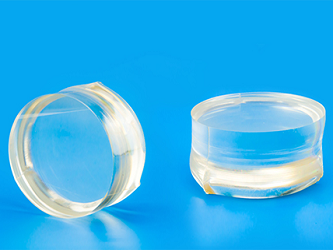

Кристаллы ниобата лития LiNbO3 обладают низкой стоимостью, отличными физическими и механическими свойствами, а также высокой оптической однородностью. Оптические клинья из LiNbO3 кристаллов широко используются в оптоволоконных изоляторах и циркуляторах.
Основные свойства кристаллов ниобата лития (LiNbO3)
|
Параметр |
Значение |
|
Кристаллическая структура |
Тригональная, Пространственная группа:R3c, Точечная группа 3m |
|
Температура плавления |
1253℃ |
|
Твёрдость по шкале Мооса |
5 |
|
Плотность |
4.64г/см3 |
|
Поглощение влаги из атмосферы |
Нет |
|
Оптическая однородность |
～5×10-5/см |
|
Диапазон прозрачности |
420 нм – 5200 нм |
|
Коэффициент поглощения |
～0.1%/см при 1064 нм |
|
Показатель преломления при 1064 нм |
ne = 2.146, no = 2.220 @ 1300 нм |
|
Коэффициент теплового расширения (при 25℃) |
//a, 2.0×10-6/K |
|
Коэффициент теплопроводности |
38 Вт/м/К при 25℃ |
|
Термооптический коэффициент |
dno/dT=-0.874×10-6/K при 1.4 мкм |
|
Уравнения Селлмейера (λ в мкм): |
no2 = 4.9048 + 0.11768/(λ2-0.04750) - 0.027169λ2 |
Спецификация на оптические клинья из ниобата линия LiNbO3
|
Параметр |
Значение |
|
Апертура |
1.0×1.0 мм2 - 4×4 мм2 |
|
Допуск на размеры |
±0.05 мм |
|
Допуск на размер угла клина |
±0.1° |
|
Ориентация оптической оси |
±0.5° |
|
Плоскостность |
λ/4 @ 632.8 нм |
|
Качество поверхности |
20/10 |
|
Просветляющее покрытие |
R＜0.2% @ 1550 нм±40 нм |
|
Стандартные размеры |
1.25 мм×1.25 мм×0.5 мм с 13° или 15° клином，φ=22.5° |
Примечания: Для заказа доступны клинья нестандартных размеров и из других материалов.
