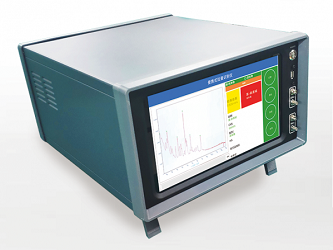

Портативный рамановский двухполосный спектрометр ATR3200 Optosky представляет собой систему c двумя лазерными источниками света для идентификации небольших образцов. Система обладает компактным размером и высокой производительностью для обнаружения жидкостей, тканей, биологических элементов, алкогольных напитков, кристаллов и т. д.
Рамановские спектрометры ATR3200 Optosky с источниками 532 нм, 633 нм, 785 нм состоят из высокочувствительной ПЗС матрицы, высокоэффективного рамановского зонда, лазера с узкой шириной линии и выходной мощностью до 600 мВт. Полная интеграция всех элементов позволяет получать высокую стабильность системы и высокий уровень сигнал/шум.
Рамановский спектрометр ATR3200 Optosky с источником 1064 нм состоит из полупроводниковых лазеров со сверхвысоким охлаждением, линейной InGaAs ПЗС матрицей со сверхвысокой чувствительностью с охлаждением 2-го класса. Высокая чувствительность и производительность позволяет использовать спектрометры Optosky в научных исследованиях и в медицинских приложениях.
|
Особенности: - Две длины волны: 532, 633, 785, 1064 нм (комбинация двух длин волн опционально); - Высокая чувствительность; - Отношение сигнал/шум > 3000: 1; - Высокая стабильность; - Высокая производительность ПСЗ сенсора от Hamamatsu; - Высокопроизводительный спектрометр; - Интерфейс USB2.0 для подключения к ПК. |
Применения: - Научные исследования; - Биологические исследования; - Криминалистика; - Материаловедение; - Медицинская иммунология; - Сельское хозяйство и идентификация продуктов питания; - Анализ загрязнения воды; - Драгоценные камни и неорганические минералы; - Науки об окружающей среде.
|
Модели портативных КР спектрометров ATR3200 Optosky:
|
Артикул |
Длина волны возбуждения (нм) |
Мощность (мВт) |
Волновое число (см-1) |
Разрешение (см-1) |
|
ATR3200-785+1064 |
785+1064 |
500 |
200 ~ 3500 |
3 ~ 8 |
|
500 |
200 ~ 2600 |
7 ~ 12 |
||
|
ATR3200-532+633 |
532+633 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
50 |
200 ~ 3500 |
3 ~ 6 |
||
|
ATR3200-532+1064 |
532+1064 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
500 |
200 ~ 2600 |
7 ~ 12 |
||
|
ATR3200-532+785 |
532+785 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
500 |
200 ~ 3500 |
3 ~ 8 |
||
|
ATR3200-633+1064 |
633+1064 |
50 |
200 ~ 3500 |
3 ~ 6 |
|
500 |
200 ~ 2600 |
7 ~ 12 |
Технические параметры рамановских двухполосных спектрометров ATR3200*:
|
Параметры |
ATR3200-532 |
ATR3200-633 |
ATR3200-785 |
ATR3200-830 |
ATR3200-1064 |
|
Тип интерфейса |
USB 2.0 |
||||
|
Время интеграции |
1 мсек – 120 сек. |
1 мсек – 64 сек. |
4 мсек – 120 сек. |
4 мсек – 120 сек. |
4 мсек – 120 сек. |
|
Напряжение питания |
AC 220 В (+/-5%) |
||||
|
Рабочая температура |
-10~40 ℃ |
||||
|
Влажность |
< 95% |
||||
|
Размер (ДxШxВ) |
800 x 500 x 300 мм |
||||
|
Кол-во каналов |
100 |
||||
|
Вес |
27 кг |
26 кг |
25 кг |
25 кг |
27 кг |
|
Стабильность |
|||||
|
Спектральная стабильность |
σ/μ < 0.5% (в течении 8 часов) |
||||
|
Температурная стабильность |
сдвиг ≤ 1 см-1 (10-40 ℃) |
||||
|
Спектральная интенсивность (изменение в диапазоне 5 – 40℃) |
<±5% |
||||
|
Оптические параметры |
|||||
|
Отношение сигнал/шум |
> 1500:1 |
> 3000:1 |
> 3000:1 |
> 3000:1 |
> 3000:1 |
|
Детектор |
|||||
|
Тип детектора |
ПЗС сенсор с охлаждением |
ПЗС сенсор с охлаждением |
ПЗС сенсор с охлаждением |
ПЗС сенсор с охлаждением, ПЗС сенсор с усиленным рамановским сигналом |
InGaAs сенсор с разрешением 512 пикселей |
|
Температура охлаждения детектора |
-10 ℃ |
-10 ℃ |
-10 ℃ |
-10 ℃ |
-20 ℃ |
|
Спектральный диапазон детектора |
200-1100 нм |
200-1100 нм |
200-1100 нм |
200-1180 нм |
900-1700 нм |
|
Динамический диапазон |
50000：1 |
10000：1 |
50000：1 |
30000：1 |
80000：1 |
|
Параметры системы возбуждения |
|||||
|
Центральная длина волны |
532 нм ± 0.5 нм |
633 нм ± 0.5 нм |
785 нм ± 0.5 нм |
830 нм ± 0.5 нм |
1064 нм ± 0.5 нм |
|
PWHM |
≤ 0.1 нм |
≤ 0.1 нм |
0.08 нм |
0.1 нм |
0.1 нм |
|
Максимальная мощность |
≥100 мВт |
≥100 мВт |
≥500 мВт |
≥500 мВт |
≥500 мВт |
|
Стабильность мощности |
σ/μ <±0.5% |
σ/μ <±0.5% |
σ/μ <±0.2% |
σ/μ <±0.2% |
σ/μ <±0.2% |
|
Рамановский зонд |
|||||
|
Рабочее расстояние |
6 мм |
||||
|
Оптическая плотность |
>8 |
||||
|
Числовая апертура |
0.3 |
||||
|
Диаметр апертуры |
7 мм |
||||
|
Операционная система |
Android |
||||
|
Тип интерфейса |
WIFI, 4G（опционально） |
||||
|
Системные параметры |
|||||
|
Тип интерфейса |
USB 2.0 |
||||
|
Режим работы |
Сенсорный экран, ПК |
||||
|
Источник питания |
110 -220 В，0.5A |
||||
|
Время интеграции |
4 мсек. – 120 сек. |
||||
|
Напряжение питания |
DC 19B(+/-5%) |
||||
|
Максимальная мощность |
50 Вт |
||||
|
Рабочая температура |
-10~50 ℃ |
||||
|
Влажность |
< 95% |
||||
|
Размеры (ДxШxВ) |
350 x 296 x 172 мм |
||||
|
Вес |
12 кг |
||||
*характеристики указаны для каждого спектрального канала
Демонстрация работы двухполосного портативного спектрометра ATR3200
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Optosky предоставляет первоклассные решения в области спектроскопии уже 20 лет. В компании Optosky предлагают широкий спектр услуг по послепродажному обслуживанию, чтобы предоставить пользователю полноценную поддержку в любых задачах.
