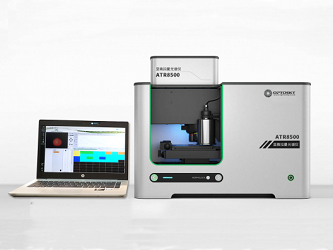

Рамановские микроскопы серии ATR8500 Optosky позволяют использовать два или три лазера, сочетая в себе преимущества рамановского спектрометра и микроскопа, для одновременной визуализации и детектирования образцов.

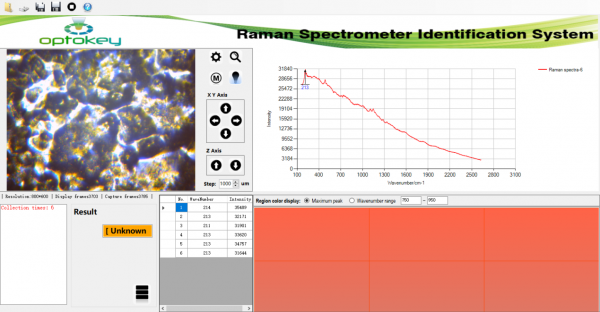

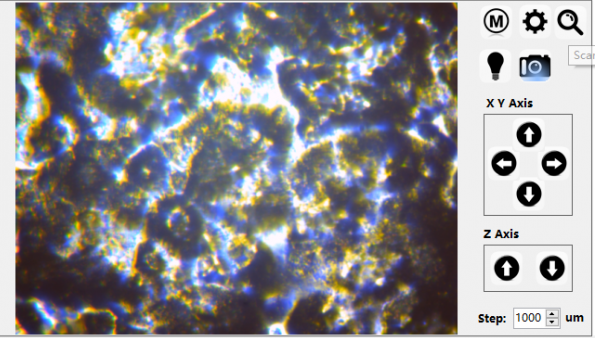

Возможно детектирование рамановского сигнала образцов с различным состоянием поверхности и визуализация положения с помощью платформы. Для быстрого поиска требуемой области используется ПК.
Рамановский микроскоп серии ATR8500 Optosky предлагает автофокусировку, автоматическое сканирование, проведение серии экспериментов 1 нажатием кнопки. Не требует времени ожидания для получения данных. Рамановский микроскоп серии ATR8500 оснащен уникальным объективом для рамановской системы, который позволяет достичь размер лазерного пятна близкий к дифракционному пределу и отобразить его с помощью 5 Мп камеры на ПК.
Рамановский микроскоп серии ATR8500 Optosky предлагает автофокусировку, автоматическое сканирование, проведение серии экспериментов 1 нажатием кнопки. Не требует времени ожидания для получения данных. Рамановский микроскоп серии ATR8500 оснащен уникальным объективом для рамановской системы, который позволяет достичь размер лазерного пятна близкий к дифракционному пределу и отобразить его с помощью 5 Мп камеры на ПК.
Переключение оптического пути с помощью ПО во время формирования изображения с камеры уменьшает потери сигнала. Таким образом, детектирование рамановского сигнала отделено от визуализации. Рамановский спектрометр ATR8500 обладая высокой чувствительностью, отношением сигнал/шум и стабильностью находит широкое применение в промышленной и научной области.
|
Особенности: - Полная автоматизация эксперимента, автофокус, автоматическое сканирование; - Отображение больших площадей (50X50 мм), автоматический монтаж; - Использование до 3-х лазеров с разной длиной волны; - Функция отображения глубинного изображения (опционально); - Высокая чувствительность, отношение сигнал/шум > 6000: 1; - Получение действительного фокуса для получения точного рамановского изображения; - Высокое пространственное разрешение; - Уникальный переключатель оптического пути, управляемый программным обеспечением; - Быстрое позиционирование и нахождение фокуса; - Высокое качество объектива, размер пятна в микрометрах; - Камера с высоким разрешением (5 Мп) для получения четкого изображения;
- Интерфейс USB2.0 для прямого подключение к ПК. |
Приложения: - Наночастицы и новые материалы; - Научные исследования; - Биологические науки; - Судебно-медицинская экспертиза; - Материаловедение; - Медицинский иммунологический анализ; - Сельскохозяйственная и продовольственная безопасность; - Анализ загрязнения воды; - Идентификация драгоценных камней и неорганических минералов;
- Наука об окружающей среде. |
Модели микроскопов серии ATR8500 Optosky:
|
|
Артикул |
Длина волны / нм |
Мощность / мВт |
Спектральный диапазон/ нм |
Разрешение /см-1 |
|
Одна длина волны |
ATR8500-532 |
532 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
ATR8500-633 |
633 |
50 |
200 ~ 3500 |
3 ~ 6 |
|
|
ATR8500-785 |
785 |
500 |
200 ~ 3500 |
3 ~ 8 |
|
|
ATR8500-1064 |
1064 |
500 |
200 ~ 2600 |
7 ~ 12 |
|
|
ATR8500-830 |
830 |
500 |
200 ~ 3500 |
3 ~ 8 |
|
|
Две длины волны |
ATR8500-785+1064 |
785+1064 |
500 |
200 ~ 3500 |
3 ~ 8 |
|
500 |
200 ~ 2600 |
7 ~ 12 |
|||
|
ATR8500-532+633 |
532+633 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
|
50 |
200 ~ 3500 |
3 ~ 6 |
|||
|
ATR8500-532+1064 |
532+1064 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
|
500 |
200 ~ 2600 |
7 ~ 12 |
|||
|
ATR8500-532+785 |
532+785 |
100 |
200 ~ 3700 |
5 ~ 7 |
|
|
500 |
200 ~ 3500 |
3 ~ 8 |
|||
|
ATR8500-633+1064 |
633+1064 |
50 |
200 ~ 3500 |
3 ~ 6 |
|
|
500 |
200 ~ 2600 |
7 ~ 12 |
Технические характеристики КР микроскопов ATR8500 Optosky:
|
Параметр |
Значение |
|
Разрешение камеры микроскопа |
5 Мп |
|
Тип фокусировки |
Действительный фокус |
|
Диаметр лазерного пучка |
>1 мкм |
|
Стабильность |
σ/μ <±0.2% |
|
Тип интерфейса |
USB2.0 |
|
Двухкоординатная платформа X, Y с электронным управлением |
|
|
Диапазон перемещения |
50 x 50 мм |
|
Разрешение перемещения |
0,1 мкм |
|
Точность позиционирования |
1 мкм |
|
Точность сканирования |
20 мм/ сек. |
|
Автофокусировка по оси Z |
|
|
Точность фокусировки |
≤ ±0.2 мкм |
|
Диапазон фокусировки |
20 мм |
|
Скорость фокусировки |
>10 сек. |
Регистрация спектров

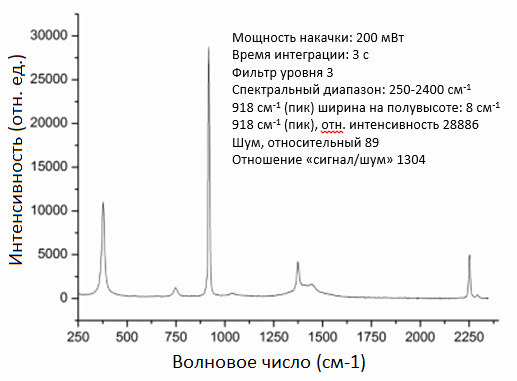

Рисунок 1. ATR8500 зарегистрировал спектр ацетонитрила

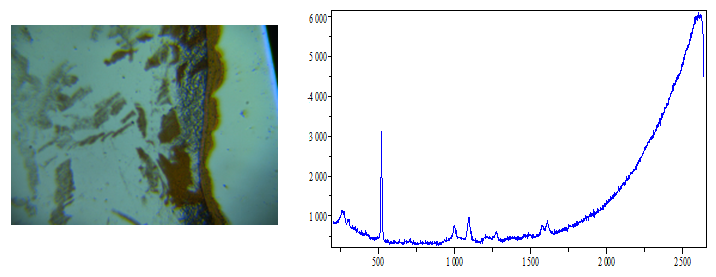

Рисунок 2. ATR8500, 1 эксперимент. Слева – изображение исследуемой области, справа – КР спектр

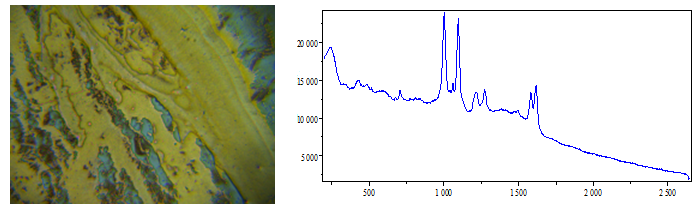

Рисунок 3. ATR8300, 2 эксперимент. Слева – изображение исследуемой области, справа – КР спектр

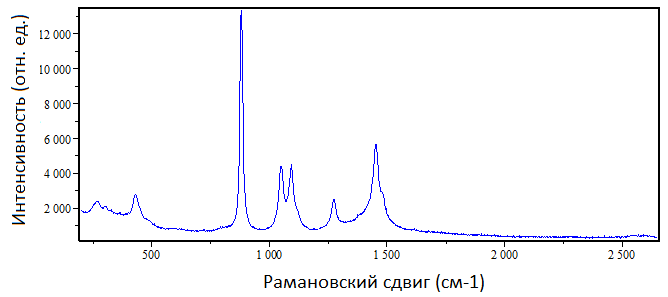

Рисунок 4. ATR8500 зарегистрировал спектр спирта (500 мВт, время интеграции 1 с)

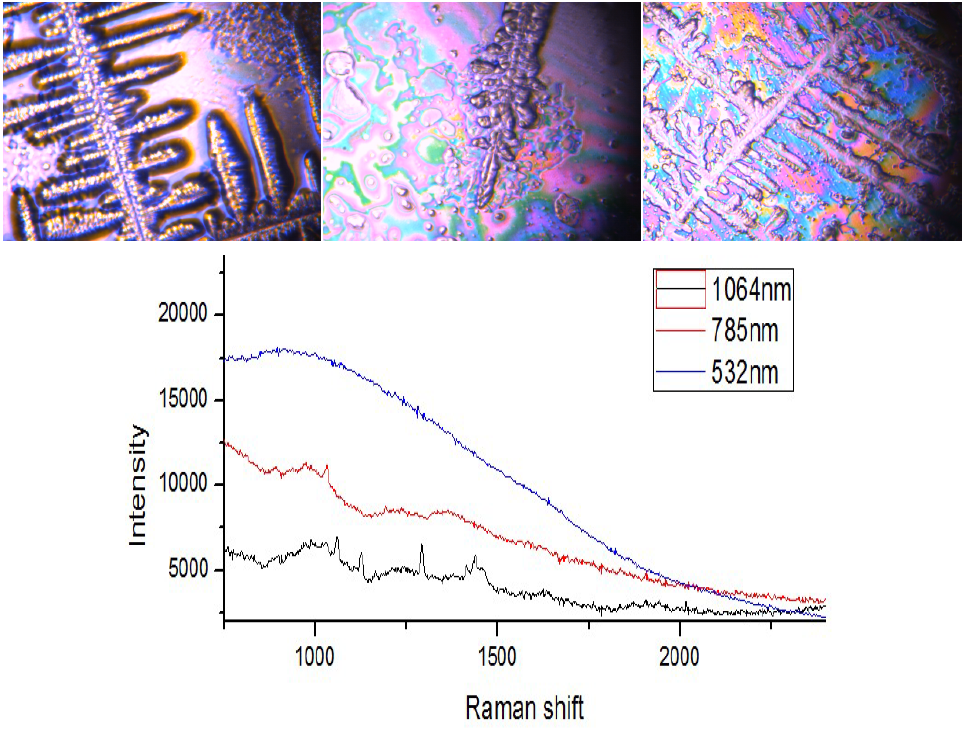

Рис. 5 Эксперимент с клеточным метаболитом, вид поверхности указан выше, ниже представлен спектры рамановского рассеяния, полученные ATR8500-1064, ATR8500-785, ATR8500-532
|
