Поставщик
|
CAEN |
|
Интерфейс
|
RS 232, USB (2.0), CAN bus, Ethernet |
|
Входное сопротивление
|
0.3 мОм, статическое |
|
Выходная мощность
|
1100 Вт при 100 В, 2200 Вт при 211 В |
|
Корпус
|
19 " x 7U (5 + 2), 12 слотов, 2U места для поддона вентилятора |
|
Ввод
|
92 ÷ 264 В, 50 ÷ 60 Гц, мощность > 0,98 % (230 В) |
|
Предохранитель
|
Внешний 16 A, тип B / C |
|
Изоляция
|
CE согласно. EN 61010 |
|
Требование к питанию
|
1450 Вт при 100 В; 2850 Вт при 211 В |
|
Шум и пульсация
|
±6 В <10 мОмпп, <2 мОмпп Тип: 6,0 момпп, 1,5 мОмпп / ±12 В < 15 МОМПП, <2 мОмпп Тип: 10 момпп, 1,0 мОмпп / ±24 В <15 МОМПП, <2 мОмпп Тип: 10 момпп, 1,0 мОмпп |
|
Характеристика выходного напряжения
|
Двойное отслеживание для всех выходов ± DC, плавный запуск, калибровка выхода постоянного тока (вручную) |
|
Датчики температуры
|
Источник питания: 4 (3 термовыключателя, 1 термодатчик), вентиляторный блок: 2, объединительная плата: 6 (опция) |
|
Контроль состояния
|
Сигнал тревоги подается светодиодом сбоя, сигналом сбоя и зуммером, причина тревоги отображается на OLED-дисплее вентилятора и управляется с помощью пульта дистанционного управления |
|
Характеристика выходного тока
|
Откат (Isc <3 A Imax = I номинальный + 15%) и отключение |
|
Защита от перенапряжения
|
Отключение при достижении выходного напряжения > 103% ÷ 120% (программируемого) от установленного |
|
Защита от пониженного напряжения
|
Отключение при достижении выходного напряжения <80% ÷ 97% (программируемого) от установленного |
|
Защита от перегрузки по току
|
Отключается, когда текущее > программируемое значение Iset |
|
Защита от перегрева
|
Отключение при подаче сигнала о температуре одного блока питания > 90 ° C |
|
Охлаждающий поток воздуха
|
540 м3 /ч (при максимальной скорости вентилятора) |
|
Прошивка
|
Прошивку NIM8304 можно обновить через Ethernet |
|
Тип электроники
|
Корпус |

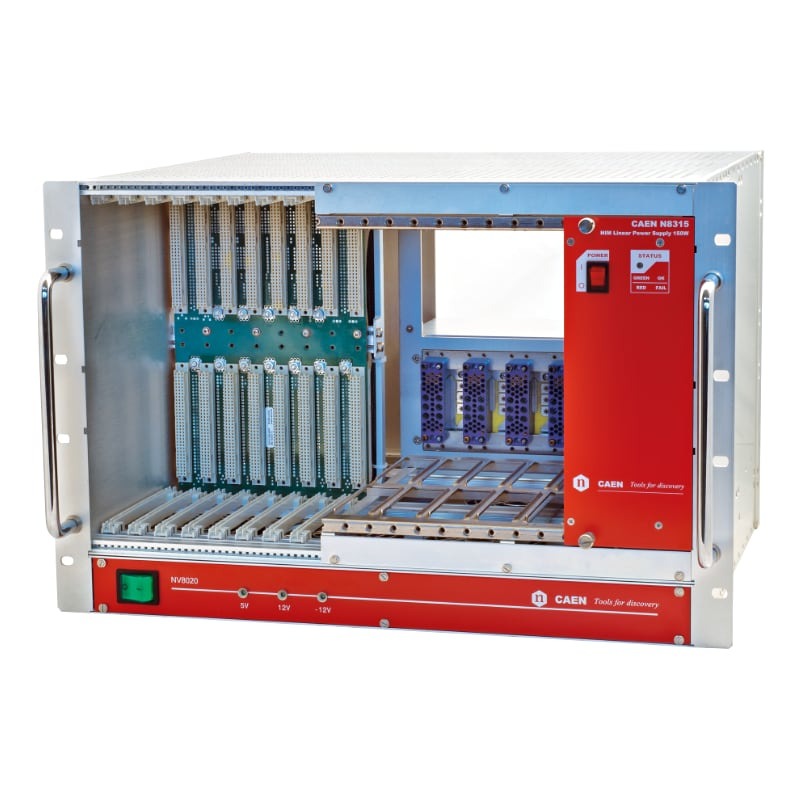

CAEN NV8020A представляет собой комбинированный блок VME / NIM размером 19 дюймов x 7U 84TE, оснащенный общим вентиляторным блоком емкостью 1U.
Секция VME оснащена 8 слотами, подходящими для плат размером 6 × 160 мм, с объединительной платой, совместимой с VME64. Секция питается от универсального источника питания переменного тока. Распределение мощности составляет 25 А при + 5 В, 10 А при-12 В, 10 А при + 12 В.
Секция NIM состоит из 7 слотов NIM (5 свободных), снабженных подключаемым источником питания мощностью 150 Вт. Питание устройства осуществляется от сети 110 или 220 В переменного тока частотой 50 ÷ 60 Гц. На передней панели состояние источника питания отображается зеленым / красным светодиодом. Устройство питается от сети 220 В переменного тока или 115 В переменного тока частотой 50 ÷ 60 Гц.
Особенности:
- Корпус 19 "x 7U (6 + 1), VME / NIM;
- Раздел VME:
- 8 слотов для модулей VME размером 6U x 160 мм;
- Источник питания мощностью 365 Вт;
- Источник питания с низким уровнем шума (365 Вт);
- Монолитная объединительная плата VME64 J1 / J2.
- Раздел NIM:
- 7 слотов для модулей NIM (5 свободных слотов);
- Линейный источник питания с 2 слотами (150 Вт).
- Место на 1U для вентиляторного блока;
- Защита от короткого замыкания;
- Защита от перенапряжения /пониженного напряжения;
-
Защита от перегрева.
|
Код |
Описание |
|
WN8020AXAAAA |
NV8020A — корпус VME/NIM 7U, 8 слотов VME64 365 Вт, 5 слотов NIM 150 Вт |
