Поставщик
|
CAEN |
|
Интерфейс
|
RS 232, USB (2.0), CAN bus, Ethernet |
|
Входное сопротивление
|
0.3 мОм, статическое |
|
Выходная мощность
|
1100 Вт при 100 В, 2200 Вт при 211 В |
|
Корпус
|
19 " x 7U (5 + 2), 12 слотов, 2U места для поддона вентилятора |
|
Ввод
|
92 ÷ 264 В, 50 ÷ 60 Гц, мощность > 0,98 % (230 В) |
|
Предохранитель
|
Внешний 16 A, тип B / C |
|
Изоляция
|
CE согласно. EN 61010 |
|
Требование к питанию
|
1450 Вт при 100 В; 2850 Вт при 211 В |
|
Шум и пульсация
|
±6 В <10 мОмпп, <2 мОмпп Тип: 6,0 момпп, 1,5 мОмпп / ±12 В < 15 МОМПП, <2 мОмпп Тип: 10 момпп, 1,0 мОмпп / ±24 В <15 МОМПП, <2 мОмпп Тип: 10 момпп, 1,0 мОмпп |
|
Характеристика выходного напряжения
|
Двойное отслеживание для всех выходов ± DC, плавный запуск, калибровка выхода постоянного тока (вручную) |
|
Датчики температуры
|
Источник питания: 4 (3 термовыключателя, 1 термодатчик), вентиляторный блок: 2, объединительная плата: 6 (опция) |
|
Контроль состояния
|
Сигнал тревоги подается светодиодом сбоя, сигналом сбоя и зуммером, причина тревоги отображается на OLED-дисплее вентилятора и управляется с помощью пульта дистанционного управления |
|
Характеристика выходного тока
|
Откат (Isc <3 A Imax = I номинальный + 15%) и отключение |
|
Защита от перенапряжения
|
Отключение при достижении выходного напряжения > 103% ÷ 120% (программируемого) от установленного |
|
Защита от пониженного напряжения
|
Отключение при достижении выходного напряжения <80% ÷ 97% (программируемого) от установленного |
|
Защита от перегрузки по току
|
Отключается, когда текущее > программируемое значение Iset |
|
Защита от перегрева
|
Отключение при подаче сигнала о температуре одного блока питания > 90 ° C |
|
Охлаждающий поток воздуха
|
540 м3 /ч (при максимальной скорости вентилятора) |
|
Прошивка
|
Прошивку NIM8304 можно обновить через Ethernet |
|
Тип электроники
|
Корпус |

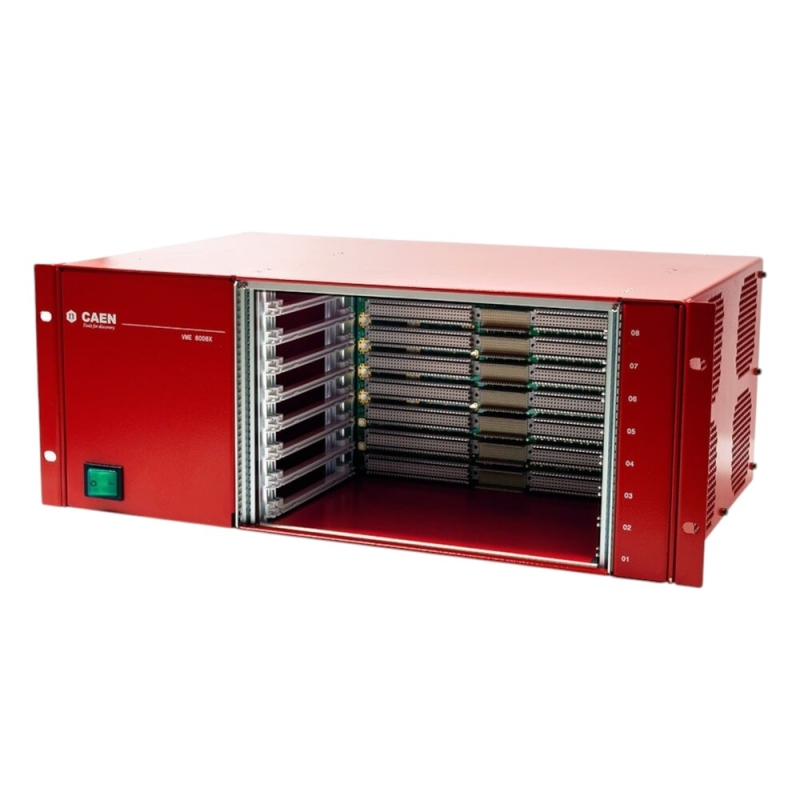

Модель CAEN VME8008X представляет собой 8-слотный VME-кейс, подходящий для плат размером 6U x 160 мм, с объединительной платой, совместимой с VME64X. Устройство питается от 100-240 В переменного тока (50-60 Гц). Распределение мощности составляет 25А при + 5 В, 10А при + 12 В, 10А при-12 В, 25А при + 3,3 В. VME8008X обеспечивает автоматическую последовательную передачу и поддерживает передачу блоков по цепочке (CBLT).
Особенности:
- Корпус 19 "x 4U;
- 8-слотный корпус для модулей VME размером 6U x 160 мм;
- Источник питания мощностью 450 Вт;
- Защита от короткого замыкания;
- Монолитная объединительная плата VME64X J0 / J1 / J2;
- Горизонтальная вентиляция (из стороны в сторону);
- Питание от 100-240 В переменного тока (50-60 Гц);
- Поддерживаются циклы CBLT.
|
Код |
Описание |
|
WV8008XVME00 |
VME8008X - VME64x 4U Mini Crate, 8 слотов J1/J0/J2, (5 В 25 А, +12 В 10 А, -12 В 10 А, 3,3 В 25 А) |
|
WV8008XBVME0 |
VME8008XB - VME64x 4U Mini Crate, 8 слотов J1/J0/J2, (5 В 50 А, +12 В 10 А, -12 В 10 А, 3,3 В 50 А) |
