Поставщик
|
CAEN |
|
Рабочая температура
|
0 ÷ 50 °C |
|
Интерфейс
|
RS 232, USB (2.0), CAN bus, Ethernet |
|
Выходная мощность
|
1200 Вт при 100 В, 2530 Вт при 211 В |
|
Корпус
|
Корпус 9U для VME-карт 6U x 160 мм, 21 слот, 2U место для лотка вентилятора |
|
Ввод
|
92 ÷ 264 В, 50 ÷ 60 Гц, мощность > 0,98 % (230 В) |
|
Предохранитель
|
Внешний 16 A, тип B / C |
|
Изоляция
|
CE согласно. EN 60950 |
|
Требование к питанию
|
1760 Вт при 100 В при полной нагрузке; 3600 Вт при 211В при полной нагрузке |
|
Шум и пульсация
|
< 10 мВпп |
|
Характеристика выходного напряжения
|
Двойное отслеживание для всех выходов ± DC, плавный запуск, калибровка выхода постоянного тока (вручную) |
|
Датчики температуры
|
1 Вентиляторный блок: 1 Объединительная плата: 8 (опция) |
|
Защита от перенапряжения
|
Отключение при достижении выходного напряжения > 103% ÷ 120% (программируемого) от установленного напряжения |
|
Защита от пониженного напряжения
|
Отключение при достижении выходного напряжения <80% ÷ 97% (программируемого) от установленного напряжения |
|
Защита от перегрузки по току
|
Отключение при достижении текущего > программируемого значения Iset |
|
Защита от перегрева
|
Отключение при подаче сигнала о температуре одного блока питания > 90 ° C: температура вентиляторного блока > 50 ° C, контроль температуры источника питания > 65 ° C |
|
Охлаждающий поток воздуха
|
540 м3 /ч (при максимальной скорости вентилятора) |
|
Прошивка
|
Прошивку VME8200 можно обновить через Ethernet |
|
Тип электроники
|
Корпус |
|
Регулирование нагрузки
|
< 10 мВ при изменении нагрузки 0-100% при +5 В, < 10 мВ при изменении нагрузки 0-100% при + 3,3 В, < 15 мВ при изменении нагрузки 0-100% при +/-12 В |
|
Объединительная плата
|
Автоматическая последовательная цепь VME64X J1 / J0 / J2, совместимая с CBLT |

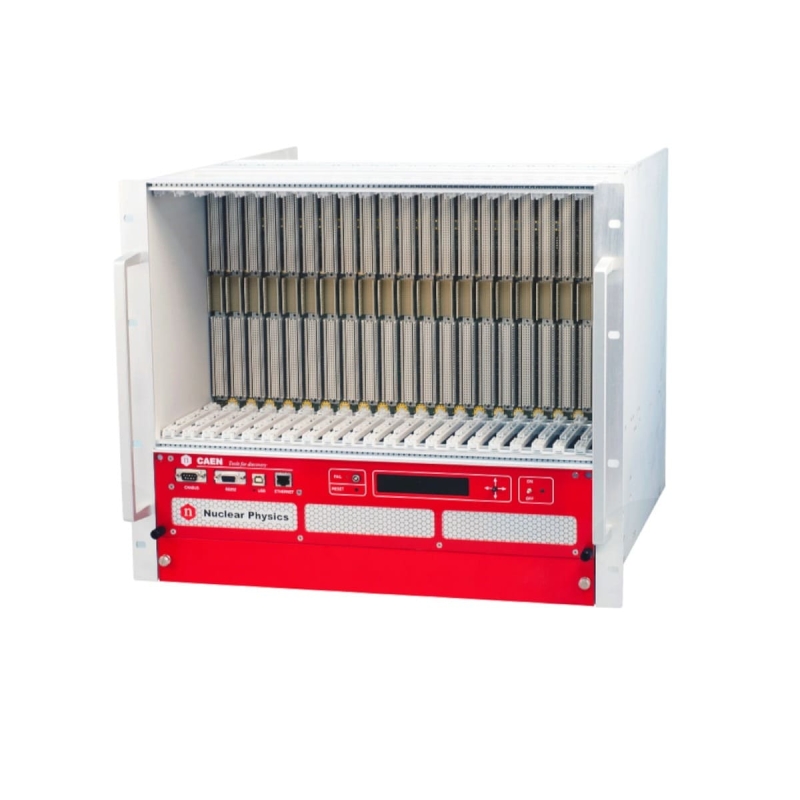

Блоки CAEN VME8200 основаны на модульной концепции и состоят из четырех съемных частей:
- Вспомогательная плата (Bin + объединительная плата): Mod V8200/XX 9U Bin 1 с монолитной объединительной платой на 21 слот (VME64X J1 /J0 /J2). Задняя область J2/J0 объединительной платы VME доступна для 21 заднего переходного модуля (RTM) размером 6 ×80 мм (или 3 ×80 мм).
- Подключаемый источник питания VME различных конфигураций обеспечивает мощность до 2500 Вт.
- Подключаемый блок вентиляции и управления (поддон для вентилятора 2U): Вентиляторный блок Mod A8160 Smart VME с OLED-дисплеем и различными интерфейсами.

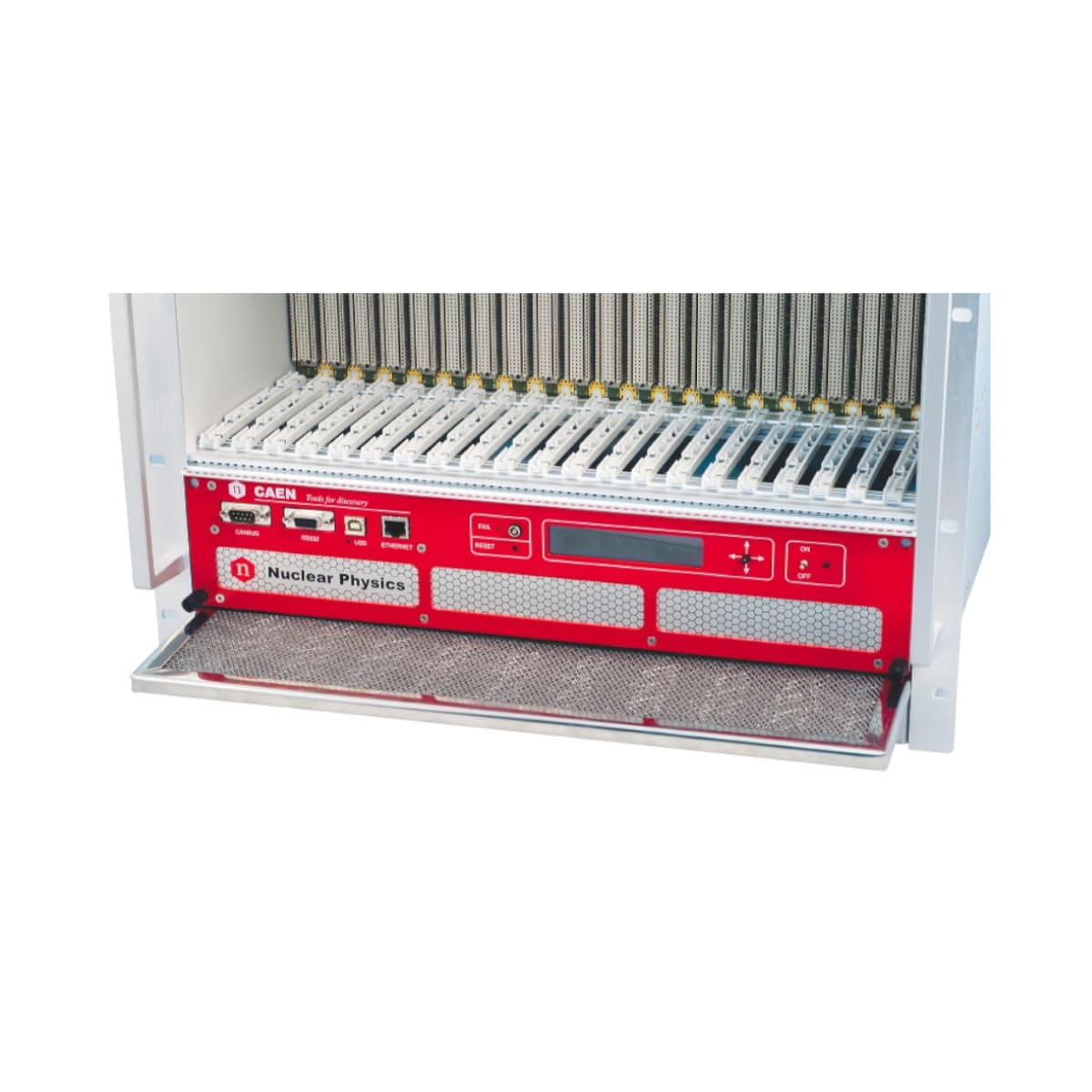

- Сменный воздушный фильтр (1U).

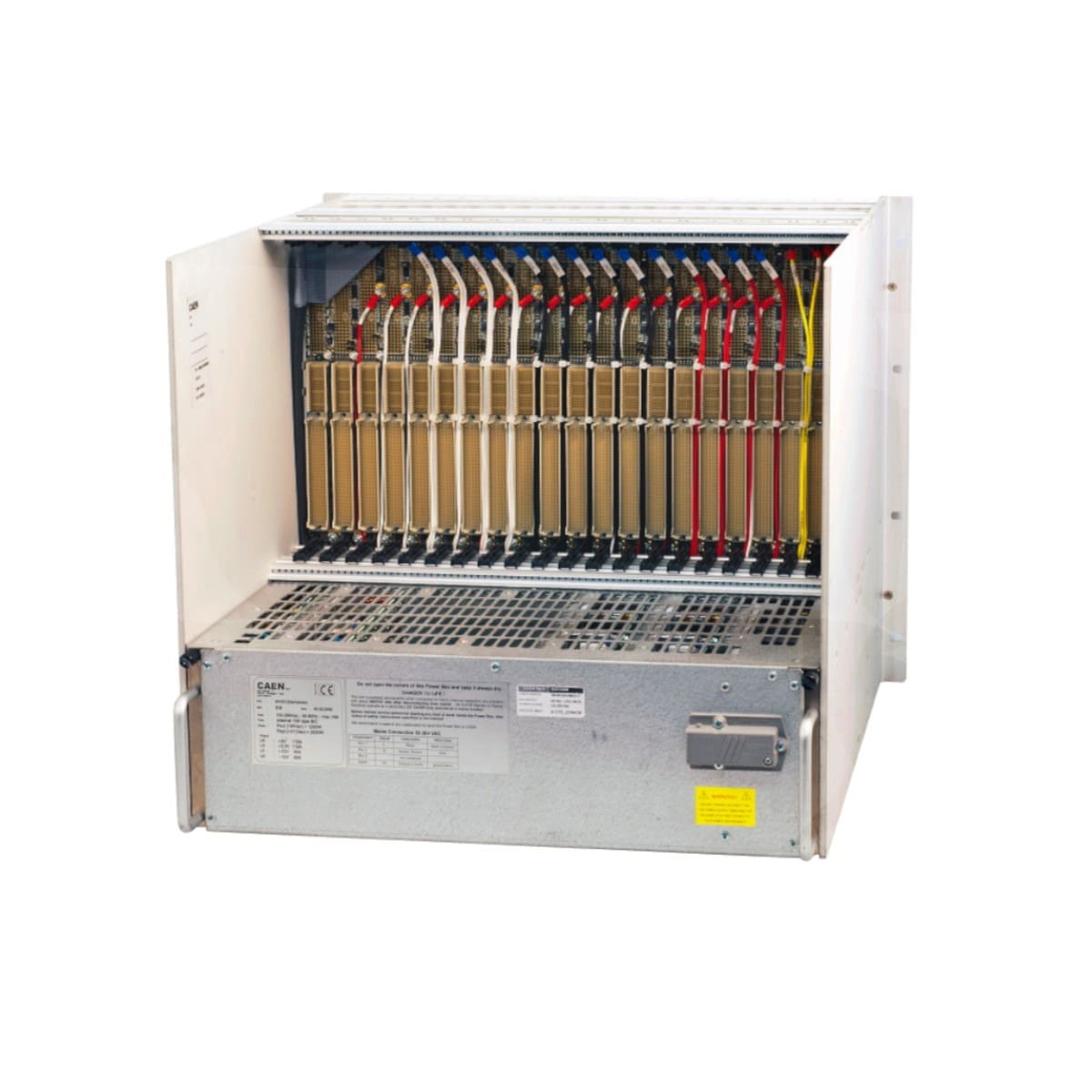

Блок питания расположен внизу, за поддоном вентилятора, чтобы обеспечить полный доступ к задней панели объединительной платы VME.
Функции безопасности включают в себя: защиту от короткого замыкания, защиту от перенапряжения, защиту от перегрева. Удаленный мониторинг и управление осуществляются через интерфейсы CAN bus, Ethernet, USB и RS232. Ящики также управляются SBC с помощью графического OLED-дисплея, обеспечивают автоматическую последовательную передачу блоков и поддерживают цепную передачу блоков (CBLT). Удобное программное обеспечение для управления дополняет функции VME8200. Устройство питается от сети 92 ÷ 264 В переменного тока частотой 50 ÷ 60 Гц, коэффициент мощности 0,98% (230 В переменного тока).
Особенности:
- Корпус 19 "x 9U (6 + 3);
- 21-слотный корпус для модулей VME размером 6x160 мм;
- Монолитная объединительная плата, совместимая с VME64X;
- Подключаемые источники питания различной конфигурации мощностью до 2500 Вт;
- Подключаемый вентилятор 2U;
- Подключаемый воздушный фильтр 1U;
- Полностью свободный доступ с задней стороны к объединительной плате VME с дополнительным гнездом для платы перехода с задней стороны 3U / 6U x 80 мм;
- Защита от короткого замыкания;
- Защита от перенапряжения /пониженного напряжения;
- Защита от перегрева;
- Интерфейс CAN bus, Ethernet, USB, RS232 для удаленного мониторинга и управления;
- SBC управляется с помощью графического OLED-дисплея;
- Автоматическая последовательная цепочка, совместимая с CBLT;
- Простое обновление прошивки.
|
Код |
Описание |
|
WV8200VME011 |
VME8200/11 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 110 А, +/-12 В 20 А, 3,3 В 110 А) |
|
WV8200VME012 |
VME8200/12 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 220 А, +/-12 В 20 А, 3,3 В 110 А) |
|
WV8200VME013 |
VME8200/13 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 110 А, +/-12 В 20 А, 3,3 В 220 А) |
|
WV8200VME014 |
VME8200/14 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 220 А, +/-12 В 20 А, 3,3 В 220 А) |
|
WV8200VME015 |
VME8200/15 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 110 А, +/-12 В 40 А, 3,3 В 110 А) |
|
WV8200VME016 |
VME8200/16 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 220 А, +/-12 В 40 А, 3,3 В 110 А) |
|
WV8200VME017 |
VME8200/17 - корпус VME64X 9U, 21 слот J1/J0/J2, RTM, (5 В 110 А, +/-12 В 40 А, 3,3 В 220 А) |
