Поставщик
|
CAEN |
|
Интерфейс
|
RS 232, USB (2.0), CAN bus, Ethernet |
|
Выходная мощность
|
1200 Вт при 100 В, 2530 Вт при 211 В |
|
Корпус
|
8U отсек для VME-карт 6U x 160 мм, 21 слот, 2U место для лотка вентилятора |
|
Ввод
|
Автоматический диапазон: 92 ÷ 264 В переменного тока, 50 ÷ 60 Гц, пусковой ток: <16 А при питании 230 В > 0,98 при выходной мощности > 1 кВт |
|
Предохранитель
|
Внешний 16 A, тип B / C |
|
Изоляция
|
CE согласно. EN 61010 |
|
Требование к питанию
|
1760 Вт при 100 В при полной нагрузке; 3600 Вт при 211В при полной нагрузке |
|
Шум и пульсация
|
+5 В <10 мОмпп, <1 мОмпп Тип: 4,0 мОмпп, 0,5 мОмпп, +3,3 В <10 мОмпп, <1 мОмпп Тип: 6,0 мОмпп, 1,0 мОмпп, +/-12 В <10 мОмпп, <2 мОмпп Тип: 8,0 мОмпп, 1,5 мОмпп |
|
Датчики температуры
|
Управление источником питания: 1, блок вентилятора: 1, объединительная плата: 8 (опция) |
|
Защита от перенапряжения
|
Отключение при достижении выходного напряжения > 103% ÷ 120% (программируемого) от установленного напряжения |
|
Защита от пониженного напряжения
|
Отключение при достижении выходного напряжения <80% ÷ 97% (программируемого) от установленного напряжения |
|
Защита от перегрузки по току
|
Отключение при достижении текущего > программируемого значения Iset |
|
Защита от перегрева
|
Отключение при подаче сигнала о температуре одного блока питания > 90 ° C |
|
Охлаждающий поток воздуха
|
540 м3 /ч (при максимальной скорости вентилятора) |
|
Прошивка
|
Прошивку VME8100 можно обновить через Ethernet |
|
Тип электроники
|
Корпус |
|
Регулирование нагрузки
|
< 10 мВ при изменении нагрузки 0-100% при +5 В, < 10 мВ при изменении нагрузки 0-100% при +3,3 В, < 15 мВ при изменении нагрузки 0-100% при +/-12 В • • |
|
Объединительная плата
|
VME64 J1 / J2, VME64X J1/ J2 – J1/J0/ J2, автоматическая последовательная цепь, совместимая с CBLT |

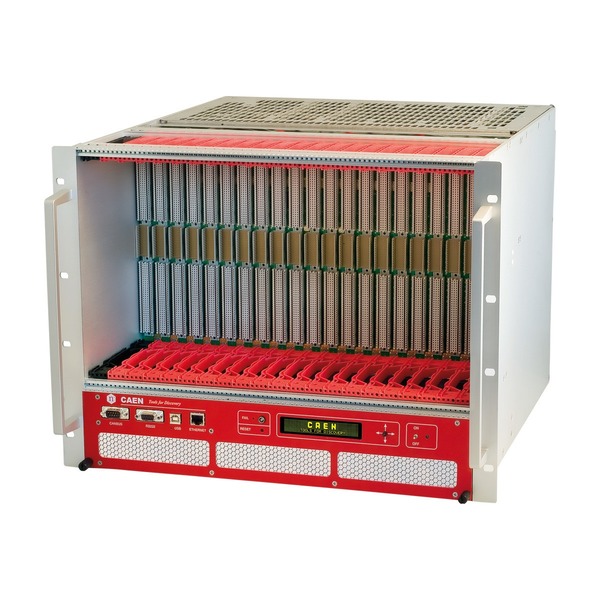

Блоки CAEN VME8100 основаны на модульной концепции и состоят из трех легко заменяемых съемных частей:
- Вспомогательная панель (Bin + объединительная плата): V8100XX 8U Bin, с монолитной объединительной платой на 21 слот (VME64 / VME64X).
- Подключаемый источник питания: модели V81XX, источник питания VME с различными конфигурациями, обеспечивает мощность до 2500 Вт.
- Подключаемый блок вентиляции и управления (поддон для вентилятора 2U): Вентиляторный блок A8160 Smart VME с OLED-дисплеем и различными интерфейсами.
Функции безопасности включают в себя: защиту от короткого замыкания, защиту от перенапряжения / понижения напряжения, защиту от перегрева. Удаленный мониторинг и управление осуществляются через интерфейсы CAN bus, Ethernet, USB и RS232. Ящики также управляются SBC с помощью графического OLED-дисплея, обеспечивают автоматическую последовательную передачу блоков и поддерживают передачу блоков по цепочке (CBLT). Удобное программное обеспечение для управления дополняет функции VME 8100. Устройство питается от сети 92 ÷ 264 В переменного тока частотой 50 ÷ 60 Гц, коэффициент мощности 0,98% (230 В переменного тока).
Особенности:
- Корпус 19 "x 8U (6 + 2);
- 21-слотный корпус для модулей VME размером 6U x 160 мм;
- Подключаемые источники питания различной конфигурации мощностью до 2500 Вт;
- Доступно с монолитной объединительной платой, совместимой с VME64, VME64X;
- Подключаемый вентилятор 2U;
- Защита от короткого замыкания;
- Защита от перенапряжения /пониженного напряжения;
- Защита от перегрева;
- Интерфейс CAN bus, Ethernet, USB, RS232 для удаленного мониторинга и управления;
- SBC управляется с помощью графического OLED-дисплея;
- Автоматическая последовательная цепочка, совместимая с CBLT;
- Простое обновление прошивки;
- Библиотеки, демо-версии (C и LabVIEW) и программные инструменты для Windows и Linux.
|
Код |
Описание |
|
WV8100VME000 |
VME8100/00 - корпус VME64 8U, 21 слот J1/J2, блок SmartFan (5 В 110 А, ±12 В 20 А) |
|
WV8100VME001 |
VME8100/01 - корпус VME64 8U, 21 слот J1/J2, блок SmartFan (5 В 220 А, ±12 В 20 А) |
|
WV8100VME002 |
VME8100/02 - корпус VME64 8U, 21 слот J1/J2, блок SmartFan (5 В 110 А, ±12 В 40 А) |
|
WV8100VME003 |
VME8100/03 - корпус VME64 8U, 21 слот J1/J2, блок SmartFan (5 В 220 А, ±12 В 40 А) |
|
WV8100VME004 |
VME8100/04 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 110 А, ±12 В 20 А, 3,3 В 110 А) |
|
WV8100VME005 |
VME8100/05 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 220 А, ±12 В 20 А, 3,3 В 110 А) |
|
WV8100VME006 |
VME8100/06 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 110 А, ±12 В 20 А, 3,3 В 220 А) |
|
WV8100VME007 |
VME8100/07 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 220 А, ±12 В 20 А, 3,3 В 220 А) |
|
WV8100VME008 |
VME8100/08 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 110 А, ±12 В 40 А, 3,3 В 110 А) |
|
WV8100VME009 |
VME8100/09 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 220 А, ±12 В 40 А, 3,3 В 110 А) |
|
WV8100VME010 |
VME8100/10 - корпус VME64X 8U, 21 слот J1/J2, блок SmartFan (5 В 110 А, ±12 В 40 А, 3,3 В 220 А) |
|
WV8100VME011 |
VME8100/11 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 110 А, ±12 В 20 А, 3,3 В 110 А) |
|
WV8100VME012 |
VME8100/12 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 220 А, ±12 В 20 А, 3,3 В 110 А) |
|
WV8100VME013 |
VME8100/13 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 110 А, ±12 В 20 А, 3,3 В 220 А) |
|
WV8100VME014 |
VME8100/14 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 220 А, ±12 В 20 А, 3,3 В 220 А) |
|
WV8100VME015 |
VME8100/15 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 110 А, ±12 В 40 А, 3,3 В 110 А) |
|
WV8100VME016 |
VME8100/16 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 220 А, ±12 В 40 А, 3,3 В 110 А) |
|
WV8100VME017 |
VME8100/17 - корпус VME64X 8U, 21 слот J1/J0/J2, интеллектуальный вентилятор (5 В 110 А, ±12 В 40 А, 3,3 В 220 А) |
