Поставщик
|
CAEN |
|
Интерфейс
|
RS 232, USB (2.0), CAN bus, Ethernet |
|
Входное сопротивление
|
0.3 мОм, статическое |
|
Выходная мощность
|
300/600 Вт |
|
Корпус
|
19 " x 7U (5 + 2), 12 слотов, 2U места для поддона вентилятора |
|
Ввод
|
230 В или 115 В, 50-60 Гц |
|
Предохранитель
|
4 A класса T при 300 Вт 220 В, 8 A класса T при 300 Вт 115 В, 6.3 Класс A T при 600 Вт 220 В, 15 А класса T при 600 Вт 115 В |
|
Изоляция
|
CE согласно EN 61010 |
|
Требование к питанию
|
610 Вт и 1150 Вт (для 300 Вт и 600 Вт) при полной нагрузке |
|
Шум и пульсация
|
< 3 мВпп при ±6 В, ±12 В, ±24 В (Тип.) < 5 мВпп при ± 6 В, ± 12 В, ± 24 В (макс.) |
|
Характеристика выходного напряжения
|
Двойное отслеживание для всех выходных сигналов ± DCSOFT запускает калибровку выходных сигналов постоянного тока (вручную) |
|
Датчики температуры
|
Источник питания: (3 термовыключателя, 1 термодатчик), блок вентилятора: 2, плата управления: 6 (опция) |
|
Контроль состояния
|
Тревога, сигнализируемая светодиодом FAIL, сигналом сбоя и зуммером, причина тревоги отображается на OLED-дисплее вентиляторного блока и управляется с помощью пульта дистанционного управления |
|
Характеристика выходного тока
|
Откат (Isc < 3 A Imax = I номинальный + 15%) и отключение |
|
Защита от перенапряжения
|
Отключение при выходном напряжении> 105% от номинального |
|
Защита от пониженного напряжения
|
Отключение при достижении выходного напряжения <95% от номинального |
|
Защита от перегрузки по току
|
Отключение при достижении текущего > программируемого значения Iset |
|
Защита от перегрева
|
Отключение при температуре радиатора > 70 ° C или при подаче сигнала о температуре трансформатора > 110 ° C:- температура вентиляторного блока > 50 ° C- контроль температуры источника питания > 65 ° C |
|
Охлаждающий поток воздуха
|
540 м3 /ч (при максимальной скорости вентилятора) |
|
Прошивка
|
Прошивку NIM8301 можно обновить через Ethernet |
|
Тип электроники
|
Корпус |

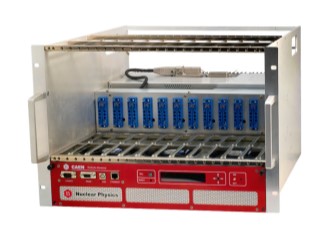

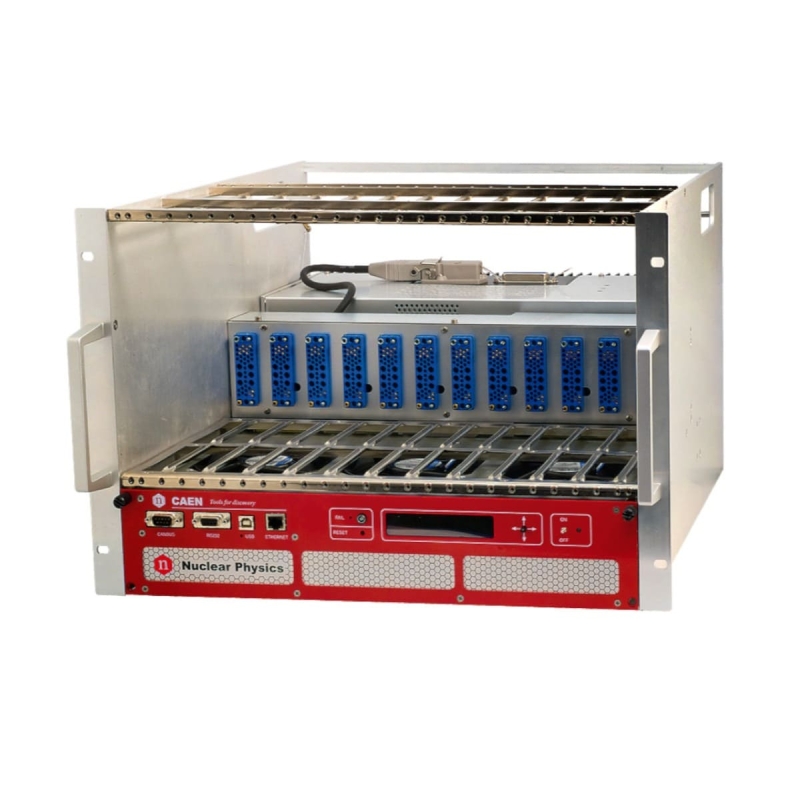

CAEN NIM8301 представляет собой полноразмерный NIM-блок 7U (5 + 2) (слот 19 "-12), доступный как с подключаемыми блоками питания мощностью 300 Вт, так и 600 Вт. Вентиляция блоков осуществляется с помощью подключаемого вентилятора 2U.
Функции безопасности включают в себя: защиту от короткого замыкания, защиту от перенапряжения / понижения напряжения, защиту от перегрева.
Удаленный мониторинг и управление осуществляются через интерфейсы CAN bus, Ethernet, USB и RS232. Блоки также управляются SBC с помощью графического OLED-дисплея. Удобное программное обеспечение для управления дополняет функции NIM 8301. Устройство питается от сети 110 или 220 В переменного тока частотой 50 ÷ 60 Гц.
Особенности:
- Корпус 19 "x 7U (5 + 2);
- 12 слотов NIM;
- Подключаемый линейный источник питания (доступны 300 Вт и 600 Вт);
- Доступно 230 В переменного тока или 115 В переменного тока, вход 50-60 Гц;
- Оснащен долговечными разъемами NIM;
- Подключаемый вентилятор 2U;
- Защита от короткого замыкания;
- Защита от перенапряжения /пониженного напряжения;
- Защита от перегрева;
- Интерфейсы CAN bus, Ethernet, USB и RS232 для удаленного мониторинга и управления;
- Управление SBC осуществляется с помощью цветного графического OLED-дисплея;
- Эргономичный указатель;
- Библиотеки, демо-версии (C и LabVIEW) и программные инструменты для Windows и Linux;
- Простое обновление прошивки.
|
Код |
Описание |
|
WNIM8301300W |
NIM8301/30 — корпус NIM 7U, 12 слотов, 300 Вт (±6 В 17 А, ±12 В 3,4 А, ±24 В 3,4 А) |
|
WNIM8301600W |
NIM8301/60W — корпус NIM 7U, 12 слотов, 600 Вт (±6 В 45 А, ±12 В 8 А, ±24 В 8 А) |
|
WNIM8301600Y |
NIM8301/60Y — корпус NIM 7U, 12 слотов, 600 Вт (±6 В 20 А, ±12 В 15 А, ±24 В 4 А) |
|
WNIM8301600Z |
NIM8301/60Z — корпус NIM 7U, 12 слотов, 600 Вт (±6 В 45 А, ±12 В 18 А, НО 24 В) |
