Контроллеры серии SMC Hydra предназначены для управления позиционерами, оснащёнными 2-х фазными шаговыми двигателями, щёточными двигателями постоянного тока, 2-х и 3-х фазными линейными двигателями, бесщёточными электродвигателями постоянного тока (BLDC). Все модификации контроллера серии SMC Hydra поддерживают линейную интерполяцию и для подключения к ПК оснащены интерфейсами TCP/IP (Ethernet 10/100 МБит), RS-232. Контроллеры серии Hydra могут оснащаться интерфейсами для работы с датчиками положения: с аналоговым синусоидальным выходом напряжением 1 В и импульсным выходом TTL (RS-422), а также триггером для подачи сигнала на внешнее устройство при достижении позиционером заданной координаты.
В серии SMC Hydra представлены модификации в различных корпусах, с напряжением на шине 24 В и 48 В.

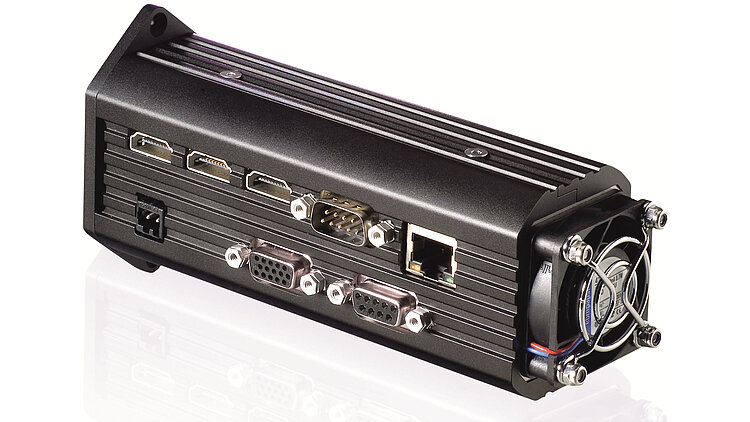

SMC Hydra CM – двухканальный контроллер с внешним блоком питания.

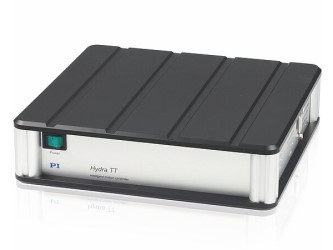

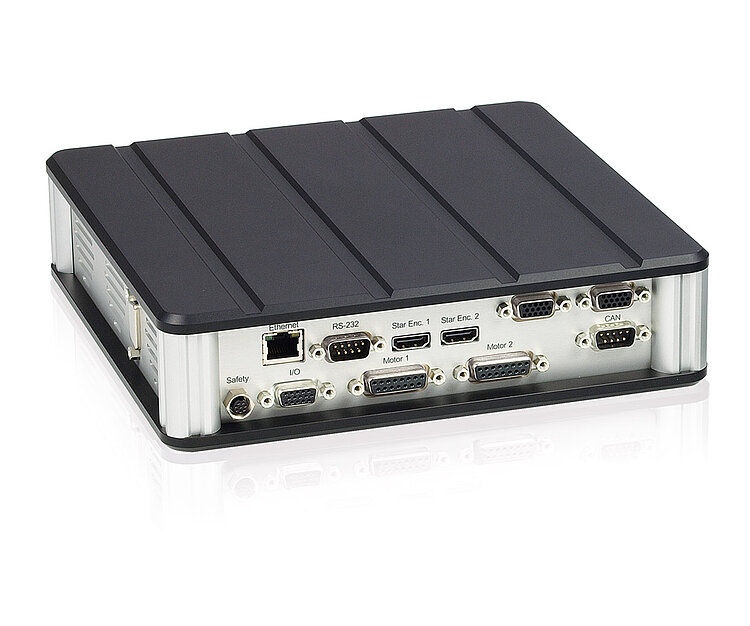

SMC Hydra TT – двухканальный контроллер с встроенным блоком питания.
SMC Hydra RM – четырёхканальный контроллер для установки в 19" стойку.
В комплект поставки входит программное обеспечение: программа PIMikroMove, с помощью которой пользователь может легко задавать параметры движения, драйверы LabVIEW, библиотеками функций для ОС Windows и Linux для разработки собственных приложений. Опционально с контроллером может поставляться джойстик, а также двигатели, оснащённые абсолютным энкодером.
Технические характеристики:
|
Характеристика |
SMC Hydra CM / SMC Hydra TT |
|
Количество каналов |
2 |
|
Тип управляемого привода |
2-х фазные шаговые двигатели, щёточные двигатели постоянного тока, 2-х и 3-х фазные линейные двигатели, бесщёточные электродвигатели постоянного тока (BLDC) |
|
Функционирование |
ПИД регулятор с фиксированными или изменяемыми параметрами, линейная интерполяция |
|
Память |
8 МБ для программ и параметров |
|
Характеристики сигнала на входе от датчика обратной связи |
Аналоговый sin/cos 1 В, 150 кГц Квадратурный, дифференциальный TTL сигнал, 16 МГц |
|
Максимальная выходная мощность на канал |
До 200 Вт для серводвигателей |
|
Интерфейсы |
TCP/IP, RS-232 |
|
Порты ввода/вывода |
1х вход для кнопки аварийного отключения опционально: вход / выход триггера |
|
Набор используемых команд управления |
PI General Command Set (GCS) |
|
Пользовательское программное обеспечение |
PI MikroMove |
|
Драйверы |
LabView, библиотеки функций для ОС Windows и Linux |
|
Ручное управление |
Опционально: джойстик |
|
Рабочее напряжение |
SMC Hydra CM: 24 В / 48 В SMC Hydra TT: от 90 до 260 В, 300 Вт |
|
Поставщик
|
Physik Instrumente (PI) |
