Комплектующие систем
|
контроллеры |
Упрощенные блоки управления SmarAct серии SCU – автономные устройства для компактных систем микропозиционирования. Они осуществляют управление системами позиционирования с и без обратной связи. Для заказа доступны 2 линейки контроллеров: HCU с встроенным ручным управлением и CU в качестве OEM или настольного модуля.
Данные системы управления оснащены USB интерфейсом. В комплект программного обеспечения входят основная программа управления системой, драйвера для Windows и LabVIEW. Для управления контроллером с помощью простых ASCII команд доступен RS232 интерфейс.

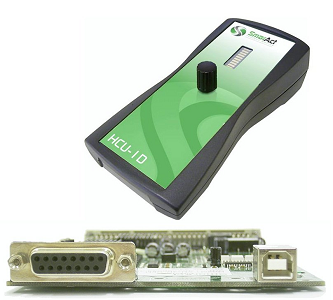

Контроллеры HCU-1D, CU-1D
|
|
Системы управления CU-1D и HCU-1D – простые устройства для управления любыми системами позиционирования SmarAct без контура обратной связи с субмикронным разрешением. |
Технические характеристики контроллеров CU-1D и HCU-1D
|
Параметр |
Значение |
|
Число каналов |
1 |
|
Обратная связь систем позиционирования |
без обратной связи, с обратной связью |
|
Поддерживает детекторы |
-M или -L |
|
Доп. ручное управление(HCU) |
модуль с ручкой управления и системой светодиодов (H) |
|
Диапазон напряжений |
0 .. 100 В |
|
Макс. выходной ток |
170 мА |
|
Интерфейс системы позиционирования |
1 x DSUB 15, гнездовой |
|
Интерфейс ПК |
USB |
|
Источник питания |
12 В, 24 Вт |
|
Возможность масштабирования |
1-канальная плата |
|
Корпус |
для использования в качестве настольного прибора(-TAB), плата управления (-OEM) |
|
ПО и драйвера |
Драйверы для Windows® (версия 7 и выше), LabVIEW® |
|
Кабель передачи данных |
1.5 м USB кабель |
|
Сетевой адаптер |
100 .. 240 В, 50 .. 60 Гц |

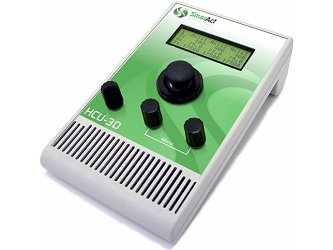

Контроллеры HCU-3C
|
|
Контроллеры HCU-3C – автономные устройства управления, которые могут работать одновременно с 3 системами позиционирования SmarAct. |
Технические характеристики контроллеров HCU-3C
|
Параметр |
Значение |
|
Число каналов |
3 |
|
Обратная связь систем позиционирования |
без обратной связи, с обратной связью |
|
Поддерживает детекторы |
-L, -M, -I |
|
Ручное управление(HCU) |
Модуль с ручками управления, джойстиком и дисплеем на светодиодах |
|
Диапазон напряжений |
0 .. 100 В |
|
Макс. выходной ток |
360 мА на канал |
|
Интерфейс системы позиционирования |
1 x DSUB 15, гнездовой |
|
Интерфейс ПК |
USB, RS232 |
|
Источник питания |
12-24 В, 48 Вт |
|
Возможность масштабирования |
3-канальная плата |
|
Корпус |
для использования в качестве настольного прибора (-TAB) |
|
ПО и драйвера |
Драйвера для Windows® (версия 7 и выше), LabVIEW®, документация для RS232 |
|
Кабель передачи данных |
1.5 м USB / RS232 кабель |
|
Сетевой адаптер |
100 .. 240 В, 50 .. 60 Гц |

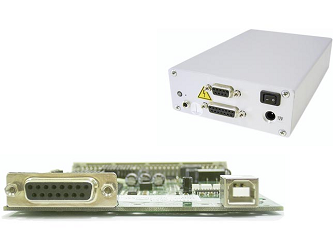

Контроллеры CU-3C
|
|
Контроллер CU-3C компании SmarAct – версия контроллера HCU-3C с одной платой без ручек управления и джойстика. Данная модель доступна для заказа в виде OEM-платы или настольного прибора. |
Технические характеристики контроллеров CU-3C
| Параметр | Значение |
|
Число каналов |
3 |
|
Обратная связь систем позиционирования |
без обратной связи, с обратной связью |
|
Поддерживает детекторы |
-L, -M, -I |
|
Диапазон напряжений |
0 .. 100 В |
|
Макс. выходной ток |
360 мА на канал |
|
Интерфейс системы позиционирования |
1 x DSUB 15, гнездовой |
|
Интерфейс ПК |
USB, RS232 |
|
Источник питания |
12-24 В, 48 Вт |
|
Возможность масштабирования |
3-канальная плата |
|
Корпус |
для использования в качестве настольного прибора (-TAB), плата управления (-OEM), модуль для крепления в стандартную стойку 19" (-MOD) |
|
ПО и драйвера |
Windows® (версия 7 и выше) Driver, LabVIEW® Driver, для RS232 только документация |
|
Кабель передачи данных |
1.5 м USB / RS232 кабель |
|
Сетевой адаптер |
100 .. 240 В, 50 .. 60 Гц |
