Модульные системы управления SmarAct – более сложные системы управления оптомеханическими элементами, чем контроллеры серии SCU. Они являются идеальным выбором для задач позиционирования с суб-нанометровым разрешением. Контроллеры серии MCS позволяют управлять большими системами позиционирования с числом подвижных элементов n*3, которые оснащены или не оснащены датчиками положения (с микро- или нанометровым разрешением).
Линейка контроллеров MCS обладает USB или Ethernet интерфейсом. В комплект поставки входят основная программа управления, драйвера для Windows и Linux, поддержка LabVIEW. Дополнительно для тех, кто предпочитает работать с ASCII командами возможно использование RS232 интерфейса.

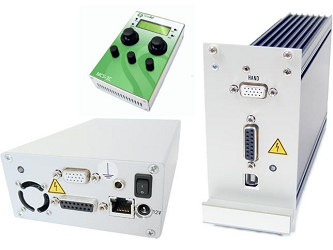

Модульные системы управления серии MCS
|
|
Контроллеры серии MCS отлично подходят для управления системами позиционирования с суб-нанометровым разрешением. |
Технические характеристики контроллеров MCS
|
Параметр |
Значение |
|
Число каналов |
1, 3, n x 3 |
|
Обратная связь систем позиционирования |
без обратной связи, с обратной связью |
|
Поддерживает детекторы |
-L, -S, -M |
|
Ручное управление (доп.) |
Модуль с ручками управления и дисплеем на светодиодах (-3H) |
|
Диапазон напряжений |
0 .. 100 В |
|
Макс. выходной ток |
360 мА на канал (C), с усилителем 1.08 A на канал (B) |
|
Интерфейс системы позиционирования |
1 x DSUB 15, гнездовой |
|
Интерфейс ПК |
USB, RS232, Ethernet |
|
Источник питания |
12 В, 30 Вт (1 канал); 12-24 В, 60 Вт (3 .. 6 каналов), с усилителем 180 Вт (3 канала) |
|
Возможность масштабирования |
составная 3-канальная плата |
|
Корпус |
для использования в качестве настольного прибора (-TAB), плата управления (-OEM), модуль для крепления в стандартную стойку 19″ (-MOD) |
|
ПО и драйвера |
ПО для Windows®, драйвер для Windows® (версия 7 и выше), библиотека для Linux, драйвер для LabVIEW®, документация для RS232 |
|
Кабель передачи данных |
1.5 м USB / RS232 кабель |
|
Кабель передачи данных |
1.5 м USB / RS232 кабель |
|
Сетевой адаптер |
100 .. 240 В, 50 .. 60 Гц |

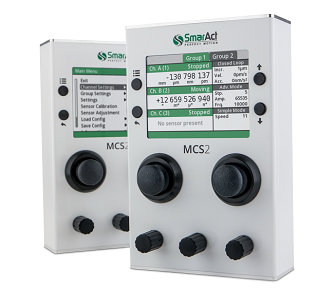

Модульные системы управления серии (MCS2)
|
|
Компактные контроллеры движения серии MCS2 компании SmarAct отлично подходят для задач позиционирования с высоким разрешением вплоть до пикометров. |
Особенности:
- Синхронизированный контроль нескольких подвижных элементов, движущихся по сложной траектории;
- Режим ‘Quiet Mode’ для применений чувствительных к шумам;
- Высокая скорость системы управления (50 кГц);
- Простой в использовании сенсорный дисплей 3.5“;
- Совместимы со всеми оптомеханическими компонентами SmarAct.
Технические характеристики контроллеров MCS2
|
Параметр |
Значение |
|
|
Число каналов |
n x 3, макс. 18 каналов |
|
|
Режимы работы |
без обратной связи и с обратной связью |
|
|
Совместимость с детекторами |
-S, -L, PicoScale |
|
|
Интерфейс |
USB 2.0 или Ethernet |
|
|
Выходные сигналы |
||
|
Диапазон напряжений |
0…100 В |
|
|
Частота |
0… 20 кГц |
|
|
Выходной разъем |
D-SUB 15, гнездовой |
|
|
Интеграция контроллера |
||
|
Возможность масштабирования |
составная 3-канальная плата |
|
|
Корпус (опции) |
для использования в качестве настольного прибора, модуль для крепления в стандартную стойку 19″, плата управления (OEM) |
|
|
Дополнительные комплектующие |
||
|
ПО и драйвера |
Windows DLL, драйвера для Linux, LabVIEW™ |
|
|
Кабель передачи данных |
1.5 м USB |
|
|
Источник питания |
12 В AC/DC адаптер |
|

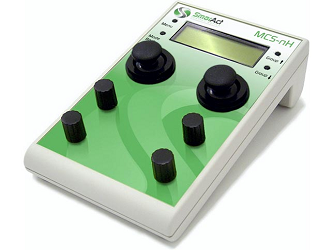

Устройство ручного управления MCS
|
|
Компания SmarAct предлагает масштабируемую систему ручного управления для контроллеров серии MCS. Данные панели обладать тремя или большим количеством каналов. |
Технические характеристики систем ручного управления для контроллеров MCS
|
Тип контроллера |
MCS-3H |
MCS-NH |
|
Число каналов |
3 |
неограниченно |
|
Рабочие элементы |
2 XZ джойстики 3 ручки управления |
2 XZ джойстики 4 ручки управления |
