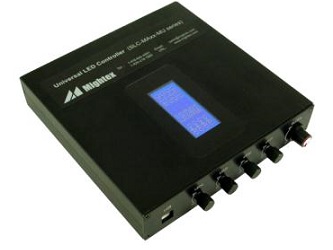

4-х канальные светодиодные контроллеры SLC-CA04-MU и SLC-MA04-MU компании Mightex спроектированы для управления независимо каждым из 4-х светодиодных источников света вручную или с помощью компьютера.
Светодиодные контроллеры SLC-CA04-MU и SLC-MA04-MU от Mightex снабжены многофункциональным ПО c дружелюбным интерфейсом, позволяющим пользователю управлять светодиодными источниками света с помощью компьютера без необходимости написания собственных программ. Однако возможность написания собственного ПО не исключена, т.к. контроллеры серии SLC компании Mightex поставляются с полноценным SDK (англ.- Software Development Kit- набор инструментальных средств разработки программного обеспечения), позволяющим пользователю интегрировать контроллер SLC в его приложение.
1. Режим ручного управления
Выходным током на каждом из четырех каналов контроллеров SLC-CA04-MU и SLC-MA04-MU компании Mightex можно управлять вручную с помощью ручек управления. Кроме того, существует еще пятая ручка управления, позволяющая устанавливать ток на всех четырех каналах одновременно (синхронно) и с одинаковыми шагами выставления тока. Другими словами, выставив токи на всех четырех каналах независимо, существует возможность повышать/понижать ток на всех четырех каналах синхронно и с одними и теми же шагами с помощью 5-ой ручки управления. Для предотвращения выхода из строя светодиодных источников света из-за сверхтоков/перегрева, максимальный ток на каждом канале может быть задан индивидуально с помощью ПО.
2. Режим управления с помощью компьютера
Контроллеры SLC-CA04-MU и SLC-MA04-MU компании Mightex также могут работать в режиме управления с помощью компьютера, с помощью ПО для Windows, позволяющим управлять каждым из четырех каналов индивидуально в одном из трех режимов:
А) Отключенный режим. В этом режиме канал отключен, т.е. выходные напряжение и ток равны 0.
Б) Режим постоянного тока. Выходной ток остается постоянным и может быть задан с помощью USB интерфейса от 0 мА до 1200 мА.
В) Стробоскопический режим. Выходной ток может быть промодулирован (широтно-импульсная модуляция (ШИМ)) с частотой модуляции до 500 Гц при помощи программного триггера. Модуляция может быть задана на неопределенное время или на конечное число циклов.
Контроллеры SLC-CA04-MU и SLC-MA04-MU компании Mightex оснащены токовыми выходами для кулеров охлаждения, используемых для охлаждения мощных светодиодных источников света. Пользователь может контролировать скорость вращения кулеров, подключенных к контроллеру, c помощью ПО поставляемого с контроллерами.
Особенности:
- два режима управления: с помощью компьютера или ручное;
- светодиодный индикатор токов, работающий в режиме реального времени;
- универсальность: подходят для любого светодиодного источника света Mightex;
- дружелюбный интерфейс ПО;
- мобильность - нет привязки к определенным светодиодным источникам;
- полнофункциональный SDK;
- выходной ток до 1.2 А;
- высокая точность выставления выходных токов с шагом выставления 1 мА.
Технические параметры контроллеров с ручным управлением от Mightex:
|
Наименование |
SLC-CA04-MU |
SLC-MA04-MU |
Единицы измерения |
| |
|
Число каналов |
4 |
|
| ||
|
Напряжение питания (Vdc) |
12-24 |
В |
| ||
|
Максимальное выходное напряжение на каждом канале |
Vdc- 3 |
В |
| ||
|
Максимальный выходной ток на каждом канале |
1200 |
мА |
| ||
|
Максимальная выходная мощность на канал1 |
18 |
Вт |
| ||
|
Шаг выставления выходного тока |
5 |
1 |
мА |
| |
|
Погрешность выставления выходных токов2 |
±1.0 |
% | |||
|
Воспроизводимость выходных токов2 |
±0.5 |
% | |||
|
Минимальное время каждой компоненты ШИМ-сигнала3 |
1000 |
мкс | |||
|
Шаг приращения каждой компоненты ШИМ-сигнала3 |
100 |
мкс |
| ||
|
Интерфейс передачи данных |
USB |
|
| ||
Примечание:
1- если выходное напряжение на канале Vd, а выходной ток на канале Id, то одновременно должны выполняться три неравенства: 1) Vd<=Vmax ; 2) Id<= Imax ; 3) Vd* Id<= Pmax;
2- зависит от значения выходного тока;
3- каждый период ШИМ-сигнала состоит из импульса (ON) и паузы (OFF), т.е. двух компонент. Минимальная продолжительность каждой компоненты 1000 мкс с минимальным приращением 100 мкс.
Информация для заказа контроллеров с ручным управлением от Mightex:
|
Наименование |
Описание |
|
SLC-CA04-MU |
4-х канальный контроллер с ручным и компьютерным управлением, шаг выставления выходного тока 5 мА |
|
SLC-MA04-MU |
4-х канальный контроллер с ручным и компьютерным управлением, шаг выставления выходного тока 1 мА |
|
