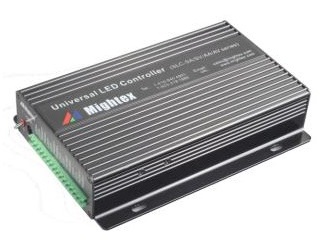

Серия SLC-MA (1-2 канала) контроллеров Mightex
1 и 2-х канальные компактные контроллеры серии SLC-MA компании Mightex спроектированы для управления различными светодиодными источниками света с помощью компьютера. Каждый контроллер снабжен многофункциональным ПО c дружелюбным интерфейсом, позволяющим пользователям управлять светодиодными источниками света с помощью компьютера без необходимости написания программ. Однако возможность написания собственного ПО не исключена, т.к. контроллеры серии SLC-MA компании Mightex поставляются с полноценным SDK (англ.- Software Development Kit- набор инструментальных средств разработки программного обеспечения), позволяющим пользователю интегрировать контроллер Mightex SLC-MA в их приложения. Контроллеры светодиодных источников света серии SLC-MA компании Mightex комплектуются встроенными системами защиты от выхода из строя светодиодных источников, позволяя пользователю устанавливать пределы рабочих напряжения и тока.
Каждый канал контроллеров для светодиодных источников света серии SLC-CA и SLC-MA компании Mightex может быть индивидуально настроен на работу в одном из двух режимов:
1) Режим постоянного тока: выходной ток остается постоянным и может быть задан с помощью ПО от 0 мА до 1000 мА;
2) Стробоскопический режим: выходной ток может быть промодулирован (широтно-импульсная модуляция (ШИМ)) с частотой модуляции до 500 Гц при помощи программного триггера. одуляция может быть задана на неопределенное время или на конечное число циклов.
Кроме того, каждый канал контроллеров светодиодных источников света серии SLC-MA может быть отключен (ток и напряжение на канале равны нулю).
Особенности:
- управление с помощью компьютера;
- два режима работы: режим постоянного тока и стробоскопический режим;
- универсальность: подходят для любого светодиодного источника света Mightex;
- дружелюбный интерфейс ПО;
- мобильность - нет привязки к определенным светодиодным источникам;
- полнофункциональный SDK;
- выходной ток до 1 А;
- высокая точность выставления выходных токов с шагом выставления 1 мА.
Технические параметры контроллеров серии SLC-MA от Mightex:
|
Наименование |
SLC-MA01-U |
SLA-MA02-U |
Единицы измерения |
|
|
Число каналов |
1 |
2 |
|
|
|
Напряжение питания (Vdc) |
9-24 |
В |
| |
|
Максимальное выходное напряжение на каждом канале |
Vdc- 3 |
В |
| |
|
Максимальный выходной ток на каждом канале |
1000 |
мА |
| |
|
Максимальная выходная мощность на канал1 |
10 |
Вт |
| |
|
Шаг выставления выходного тока |
1 |
мА |
| |
|
Погрешность выставления выходных токов2 |
±1.0 |
% | ||
|
Воспроизводимость выходных токов2 |
±0.5 |
% | ||
|
Минимальное время каждой компоненты ШИМ-сигнала3 |
1000 |
мкс | ||
|
Шаг приращения каждой компоненты ШИМ-сигнала3 |
100 |
мкс |
| |
|
Интерфейс передачи данных |
USB |
|
| |
Примечание:
1- если выходное напряжение на канале Vd, а выходной ток на канале Id, то одновременно должно выполняться три неравенства: 1) Vd<=Vmax ; 2) Id<= Imax ; 3) Vd* Id<= Pmax;
2- зависит от значения выходного тока;
3- каждый период ШИМ-сигнала состоит из импульса (ON) и паузы (OFF), т.е. двух компонент. Минимальная продолжительность каждой компоненты 1000 мкс с минимальным приращением 100 мкс.
Информация для заказа контроллеров серии SLC-MA от Mightex:
|
Наименование |
Описание |
|
SLC-MA01-U |
1-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 1 мА, интерфейс USB |
|
SLC-MA02-U |
2-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 1 мА, интерфейс USB |

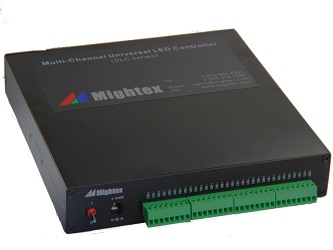

Серия SLC-СА, SLC-MA (12-16 каналов) контроллеров от Mightex
12-и и 16-и канальные контроллеры серии SLC-CA и SLC-MA компании Mightex спроектированы для управления различными светодиодными источниками света с помощью компьютера. Каждый контроллер снабжен многофункциональным ПО c дружелюбным интерфейсом, позволяющим пользователям управлять светодиодными источниками света с помощью компьютера без необходимости написания программ. Однако возможность написания собственного ПО не исключена, т.к. контроллеры серии SLC-CA и SLC-MA компании Mightex поставляются с полноценным SDK (англ.- Software Development Kit- набор инструментальных средств разработки программного обеспечения), позволяющим пользователю интегрировать контроллер SLC-CA и SLC-MA в их приложения. Контроллеры светодиодных источников света серии SLC-CA и SLC-MA компании Mightex комплектуются встроенными системами защиты от выхода из строя светодиодных источников, позволяя пользователю устанавливать пределы рабочих напряжения и тока.
Каждый канал контроллеров для светодиодных источников света серии SLC-CA и SLC-MA компании Mightex может быть индивидуально настроен на работу в одном из двух режимов:
1) Режим постоянного тока: выходной ток остается постоянным и может быть задан с помощью ПО от 0 мА до 1000 мА;
2) Стробоскопический режим: выходной ток может быть промодулирован (широтно-импульсная модуляция (ШИМ)) с частотой модуляции до 500 Гц при помощи программного триггера. одуляция может быть задана на неопределенное время или на конечное число циклов.
Кроме того, каждый канал контроллеров светодиодных источников света Mightex серии SLC-CA и SLC-MA может быть отключен (ток и напряжение на канале равны нулю).
Особенности:
- управление с помощью компьютера;
- два режима работы: режим постоянного тока и стробоскопический режим;
- универсальность: подходят для любого светодиодного источника света Mightex;
- дружелюбный интерфейс ПО;
- мобильность - нет привязки к определенным светодиодным источникам;
- полнофункциональный SDK;
- выходной ток до 1 А;
- высокая точность выставления выходных токов с шагом выставления 5 мА.
Технические параметры контроллеров серий SLC-CA/SLC-MA от Mightex:
|
Наименование |
SLC-CA12-U/-S |
SLA-CA16-U/-S |
SLC-MA12-U/-S |
SLA-MA16-U/-S |
Единицы измерения |
|
|
Число каналов |
12 |
16 |
12 |
16 |
|
|
|
Напряжение питания (Vdc) |
9-24 |
9-24 |
В |
| ||
|
Максимальное выходное напряжение на каждом канале |
Vdc- 3 |
Vdc- 3 |
В |
| ||
|
Максимальный выходной ток на каждом канале |
1000 |
1000 |
мА |
| ||
|
Максимальная выходная мощность на канал1 |
10 |
10 |
Вт |
| ||
|
Шаг выставления выходного тока |
5 |
1 |
мА |
| ||
|
Погрешность выставления выходных токов2 |
±2.0 |
±1.0 |
% | |||
|
Воспроизводимость выходных токов2 |
±1.0 |
±0.5 |
% | |||
|
Минимальное время каждой компоненты ШИМ-сигнала3 |
1000 |
1000 |
мкс | |||
|
Шаг приращения каждой компоненты ШИМ-сигнала3 |
100 |
100 |
мкс |
| ||
|
Интерфейс передачи данных |
USB или RS232 |
USB или RS232 |
|
| ||
Примечание:
1- если выходное напряжение на канале Vd, а выходной ток на канале Id, то одновременно должно выполняться три неравенства: 1) Vd<=Vmax ; 2) Id<= Imax ; 3) Vd* Id<= Pmax;
2- зависит от значения выходного тока;
3- каждый период ШИМ-сигнала состоит из импульса (ON) и паузы (OFF), т.е. двух компонент. Минимальная продолжительность каждой компоненты 1000 мкс с минимальным приращением 100 мкс.
Информация для заказа контроллеров с компьютерным управлением от Mightex:
|
Наименование |
Описание |
|
SLC-CA12-S |
12-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 5 мА, интерфейс RS232 |
|
SLC-CA12-U |
12-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 5 мА, интерфейс USB |
|
SLC-CA16-S |
16-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 5 мА, интерфейс RS232 |
|
SLC-CA16-U |
16-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 5 мА, интерфейс USB |
|
SLC-MA12-S |
12-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 1 мА, интерфейс RS232 |
|
SLC-MA12-U |
12-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 1 мА, интерфейс USB |
|
SLC-MA16-S |
16-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 1 мА, интерфейс RS232 |
|
SLC-MA16-U |
16-канальный контроллер с компьютерным управлением, шаг выставления выходного тока 1 мА, интерфейс USB |
Серия SLC-X, SLC-F, SLC-H контроллеров Mightex
Многоканальные контроллеры серий SLC-X, SLC-F, SLC-H компании Mightex спроектированы для управления различными светодиодными источниками света с помощью компьютера. Каждый канал контроллеров для светодиодных источников света серий SLC-X, SLC-F, SLC-H компании Mightex может быть индивидуально настроен на работу в одном из трех режимов:
1) Режим постоянного тока: выходной ток остается постоянным и может быть задан с помощью ПО от 0 мА до 100 мА с шагом до 0.1 мА;
2) Триггерный режим: форма выходного сигнала тока на каждом канале модулируется с помощью сигнала внешнего триггера. Дополнительно может быть использован режим «повторений», когда форма выходного сигнала тока повторяет форму сигнала внешнего триггера.
3) Стробоскопический режим: выходной ток может быть промодулирован с частотой модуляции до 25 кГц при помощи внутреннего генератора импульсов. Параметры строб-сигнала (амплитуда тока, коэффициент заполнения, а также частота следования импульсов) могут быть заданы с помощью ПО.

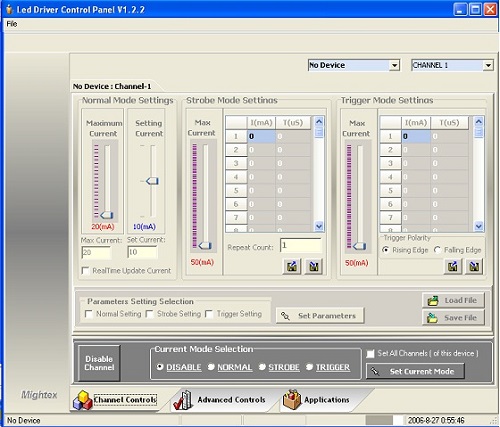

Каждый контроллер снабжен многофункциональным ПО c дружелюбным интерфейсом, позволяющим пользователям управлять светодиодными источниками света с помощью компьютера без необходимости написания программ. Однако возможность написания собственного ПО не исключена, т.к. контроллеры серий SLC-X, SLC-F, SLC-H компании Mightex поставляются с полноценным SDK (англ.- Software Development Kit- набор инструментальных средств разработки программного обеспечения), позволяющим пользователю интегрировать контроллеры серий SLC-X, SLC-F, SLC-H компании Mightex в их приложения. Контроллеры светодиодных источников света серий SLC-X, SLC-F, SLC-H компании Mightex комплектуются встроенными системами защиты от выхода из строя светодиодных источников, позволяя пользователю устанавливать пределы рабочих напряжения и тока.
Особенности:
- рабочие токи до 100 мА в режиме постоянного тока и до 350 мА в импульсном режиме;
- возможность задать максимальный ток для предотвращения выхода из строя светодиодов;
- высокая точность выставления выходных токов с шагом выставления 0.1 мА;
- интерфейс передачи данных USB или RS232;
- управление с помощью компьютера;
- универсальность: подходят для любого светодиодного источника света Mightex;
- мобильность - нет привязки к определенным светодиодным источникам;
- дружелюбный интерфейс ПО;
- полноценные SDK и RS232;
- три режима работы для каждого из каналов: режим постоянного тока, триггерный и стробоскопический режимы;
- выходное напряжение на каждом канале до 23.5 В;
- встроенная энергонезависимая память позволяет использовать контроллеры без компьютера;
- возможность задать произвольную форму выходного сигнала тока;
- положительный или отрицательный фронт срабатывания триггера.
Технические параметры контроллеров серии SLC-X, SLC-F, SLC-H от Mightex:
|
Наименование |
SLC-XA |
SLC-XV |
SLC-FA |
SLC-FV |
SLC-HA |
SLC-HV |
Единицы измерения |
|
|
Количество точек данных для задания произвольной формы выходного сигнала тока |
128 |
128 |
2 |
2 |
2 |
2 |
|
|
|
Мониторинг прямого напряжения на светодиоде в режиме реального времени |
|
да |
|
да |
|
да |
|
|
|
Точность мониторинга прямого напряжения на светодиоде в режиме реального времени |
|
±10 |
|
±10 |
|
±10 |
мВ |
|
|
Количество каналов |
2 или 4 |
2 |
| |||||
|
Напряжение питания (Vdc) |
9-24 |
9-12 |
В | |||||
|
Питающий ток |
< 4000 |
мА |
| |||||
|
Максимальное выходное напряжение на каждом канале |
Vdc- 0.5 |
В |
| |||||
|
Максимальный выходной ток на каждом канале |
100 (режим постоянного тока) |
2000 (режим постоянного тока) |
мА |
| ||||
|
350 (триггерный и стробоскопический режимы) |
3500 (триггерный и стробоскопический режимы) | |||||||
|
Шаг выставления выходного тока |
0.1 |
1 |
мА | |||||
|
Воспроизводимость выходных токов |
±0.1 |
±1 |
мА | |||||
|
Линейность зависимости выходных токов |
±0.4 |
±4 |
мА | |||||
|
Максимальное напряжение на внешнем триггере |
4.5 ~ 10.0 |
3.3 ~ 10.0 |
В | |||||
|
Минимальное напряжение на внешнем триггере |
0.8 |
0.8 |
В | |||||
Информация для заказа контроллеров серий SLC-X, SLC-F, SLC-H от Mightex:
|
Наименование |
Описание |
|
SLC-FA02-US |
2-канальный контроллер с компьютерным управлением, внешний триггер, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-FA04-US |
4-канальный контроллер с компьютерным управлением, внешний триггер, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-FV02-US |
2-канальный контроллер с компьютерным управлением, внешний триггер, мониторинг прямого напряжения на светодиоде, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-FV04-US |
4-канальный контроллер с компьютерным управлением, внешний триггер, мониторинг прямого напряжения на светодиоде, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-XA02-US |
2-канальный контроллер с компьютерным управлением, внешний триггер, задание произвольной формы выходного сигнала тока, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-XA04-US |
4-канальный контроллер с компьютерным управлением, внешний триггер, задание произвольной формы выходного сигнала тока, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-XV02-US |
2-канальный контроллер с компьютерным управлением, внешний триггер, задание произвольной формы выходного сигнала тока, мониторинг прямого напряжения на светодиоде, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-XV04-US |
4-канальный контроллер с компьютерным управлением, внешний триггер, задание произвольной формы выходного сигнала тока, мониторинг прямого напряжения на светодиоде, шаг выставления выходного тока 0.1 мА, интерфейс USB и RS232 |
|
SLC-HA02-US |
2-канальный контроллер с компьютерным управлением, внешний триггер, шаг выставления выходного тока 1 мА, интерфейс USB и RS232 |
|
SLC-HV02-US |
2-канальный контроллер с компьютерным управлением, внешний триггер, мониторинг прямого напряжения на светодиоде, шаг выставления выходного тока 1 мА, интерфейс USB и RS232 |
|
