Контроллеры с аналоговым управлением

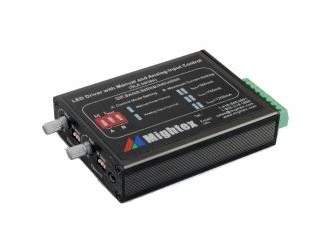

Контроллеры серии SLA от Mightex

Двухканальные контроллеры серии SLA компании Mightex спроектированы для управления различными светодиодными источниками света. Контроллеры светодиодов серии SLA компании Mightex имеют два режима управления:

1) Ручной режим управления с помощью ручки регулировки (ток на каждом из двух светодиодных источников регулируется вручную);

2) Аналоговый режим управления (ток на каждом из двух светодиодных источников регулируется с помощью аналогового канала ввода 0-5 В).

Режим управления переключается с помощью DIP-переключателя (режим по умолчанию - ручной). Контроллеры светодиодных источников света серии SLA компании Mightex комплектуются DIP-переключателями предельного тока, который позволяет пользователю задать максимальный ток который может быть выставлен, для предотвращения выхода из строя светодиодов. Предельный ток, выставленный по умолчанию, соответствует 30 мА для моделей SLA-0100-2 и 350 мА для моделей SLA-1000-2 и SLA-1200-2. Чем меньшим выставляется предельный ток, тем более точно можно выставить рабочий ток. Когда контроллер используется в аналоговом режиме, рабочий ток на светодиоде пропорционален напряжению на аналоговом канале ввода. Режим управления, а также предельный ток для каждого из двух каналов может быть выставлен независимо.

Особенности:

- два режима управления: ручной или аналоговый;

- универсальность: подходят для любого светодиодного источника света Mightex;

- возможность задать максимальный ток для предотвращения выхода из строя светодиодов;

- мобильность - нет привязки к определенным светодиодным источникам.

Технические параметры контроллеров серии SLA от Mightex:

Примечание:

1- максимальное выходное напряжение на 3 В меньше чем напряжение питания.

2- если выходное напряжение на канале V_d­, а выходной ток на канале I_d­, то одновременно должно выполняться три неравенства: 1) V_d<=V_max ; 2) I_d<= I_max ; 3) V_d* I_d<= P_max.

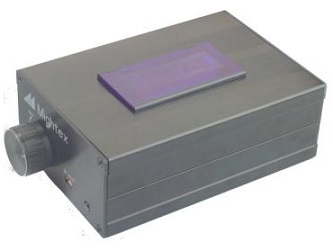

Контроллеры серии SLB от Mightex

Одноканальный контроллер SLB-1200-1 компании Mightex спроектирован для управления различными светодиодными источниками света. Этот контроллер имеет два режима управления:

1) Ручной режим управления с помощью ручки регулировки (ток на светодиодном источнике регулируется вручную);

2) Аналоговый режим управления (ток на светодиодном источнике регулируется с помощью аналогового канала ввода 0-5 В).

Режим управления переключается с помощью DIP-переключателя (режим по умолчанию - ручной).

Контроллер SLB-1200-1 комплектуется DIP-переключателем предельного тока, который позволяет пользователю задать максимальный ток который может быть выставлен, для предотвращения выхода из строя светодиода. Предельный ток, выставленный по умолчанию, соответствует 350 мА. Чем меньшим выставляется предельный ток, тем более точно можно выставить рабочий ток. Когда контроллер используется в аналоговом режиме, рабочий ток на светодиоде пропорционален напряжению на аналоговом канале ввода.

Особенности:

- светодиодный индикатор тока, работающий в режиме реального времени;

- два режима управления: ручной или аналоговый;

- универсальность: подходит для любого светодиодного источника света MIGHTEX;

- возможность задать максимальный ток для предотвращения выхода из строя светодиода;

- мобильность - нет привязки к определенным светодиодным источникам.

Технические параметры контроллеров серии SLB от Mightex:

Примечание:

1- если выходное напряжение на канале V_d­, а выходной ток на канале I_d­, то одновременно должно выполняться три неравенства: 1) V_d<=V_max ; 2) I_d<= I_max ; 3) V_d* I_d<= P_max.
