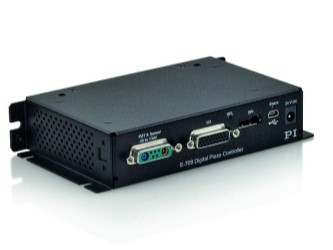

Контроллеры серии E-709 являются одноканальными и предназначены для управления пьезоактуаторами и пьезоплатформами с обратной связью.
В серии E-709 представлены модификации для работы с позиционерами, оснащёнными:
- Тензометрическим датчиком (SGS) обратной связи (E‑709.SR и E‑709.SRG);
- Пьезорезистивным датчиком обратной связи (E‑709.PR и E‑709.PRG);
- Ёмкостным датчиком обратной связи (E‑709.СR и E‑709.СRG).
Модели E‑709.xx, в отличии от E‑709.xxG, выполнены без корпуса в виде OEM плат и поставляются без блока питания.
Все контроллеры серии Е-709 оснащены интерфейсами USB, RS-232 и SPI. Также контроллеры имеют разъёмом HD-Sub-D 26-pin, обеспечивающий 1 аналоговый вход (от 0 до 10 В), 1 линию для контроля входного аналогового сигнала от 0 до 10 В, 1 цифровой вход (программируемый LVTTL), 1 аналоговый выход, 5 цифровых выходов (LVTTL, 3 – предустановленных, 2 – программируемых).
В комплекте с контроллерами серии Е-709 поставляется программное обеспечение PIMikroMove, NanoCapture, драйверы LabVIEW, библиотека функций GCS, и дополнительные утилиты. Программное обеспечение PIMikroMove работает с операционными системами Windows и позволяет управлять позиционерами с помощью интуитивно понятного графического интерфейса. ПО NanoCapture работает с операционными системами Windows и предназначено для чтения и установки дополнительных параметров контроллера и пьезоплатформы (определение резонансной частоты пьезоплатформы и анализ времени позиционирования, регулировка коэффициента усиления, подстройка частоты режекторного фильтра и т.д. Библиотека функций GCS представляют собой набор команд для управления позиционерами и может быть использована при программировании приложений на языках высокого уровня, например С++. Библиотеки GCS и драйверы для LabVIEW совместимы с операционными системами Windows и Linux.
Технические характеристики:
|
Характеристика |
E-709.SR/E-709.SRG |
E-709.PR/E-709.PRG |
E-709.CR/E-709.CRG |
|
Тип датчика |
Тензометрический (SGS) |
Пьезорезистивный |
Ёмкостный |
|
Назначение |
Одноканальный цифровой контроллер для управления пьезоплатформами (.SR, .PR, .CR – OEM версии без корпуса) | ||
|
Количество каналов |
1 |
1 |
1 |
|
Процессор |
DSP c плавающей точкой, 150 МГц |
DSP c плавающей точкой, 150 МГц |
DSP c плавающей точкой, 150 МГц |
|
Серво характеристики |
ПИ-регулятор, 2 режекторных фильтра, линеаризация датчика |
ПИ-регулятор, 2 режекторных фильтра, линеаризация датчика |
ПИ-регулятор, 2 режекторных фильтра, линеаризация датчика |
|
Частота дискретизации серво управления |
10 кГц |
10 кГц |
10 кГц |
|
Частота дискретизации датчика |
10 кГц |
10 кГц |
10 кГц |
|
Датчик | |||
|
Линеаризация |
Полином 5-й степени |
Полином 5-й степени |
Полином 5-й степени |
|
Полоса пропускания датчика |
5 кГц |
5 кГц |
5 кГц |
|
Разрешение датчика |
16 бит |
16 бит |
16 бит |
|
Внешняя синхронизация |
Нет |
Нет |
Нет |
|
Усилитель | |||
|
Выходное напряжение |
От -30 до +130 В |
От -30 до +130 В |
От -30 до +130 В |
|
Пиковая выходная мощность ( < 5 мс) |
10 Вт |
10 Вт |
10 Вт |
|
Средняя выходная мощность (> 5 мс) |
5 Вт |
5 Вт |
5 Вт |
|
Пиковый выходной ток (< 5 мс) |
100 мА |
100 мА |
100 мА |
|
Средний выходной ток (> 5 мс) |
50 мА |
50 мА |
50 мА |
|
Ограничение по току |
Защита от короткого замыкания |
Защита от короткого замыкания |
Защита от короткого замыкания |
|
Разрешение ЦАП |
17 бит |
17 бит |
17 бит |
|
Интерфейсы | |||
|
Интерфейсы связи |
USB, RS-232, SPI |
USB, RS-232, SPI |
USB, RS-232, SPI |
|
Разъём для подключения пьезопозиционеров |
Sub-D, 9-pin |
Sub-D, 9-pin |
Sub-D-Special connector |
|
Порты ввода/вывода |
1 аналоговый вход (от 0 до 10 В), 1 линия для контроля входного аналогового сигнала от 0 до 10 В, 1 цифровой вход (программируемый LVTTL), 1 аналоговый выход, 5 цифровых выходов (LVTTL, 3 – предустановленных, 2 – программируемых) | ||
|
Набор используемых команд управления |
PI General Command Set (GCS) | ||
|
Пользовательское ПО |
PIMikroMove | ||
|
Драйверы |
LabView с библиотеками GCS для ОС Windows и Linux | ||
|
Функциональные возможности |
Генератор сигналов, запись данных, триггер, автонастройка нулевого положения, совместимость с MATLAB, MetaMorph, µManager | ||
|
Дисплей |
Индикатор состояния (LED), Индикатор перегрузки (LED) | ||
|
Прочие характеристики | |||
|
Диапазон рабочих температур |
От 8 до 50 °С (снижение мощности при T > 40 °С ) |
От 8 до 50 °С (снижение мощности при T > 40 °С ) |
От 12 до 50 °С (снижение мощности при T > 40 °С ) |
|

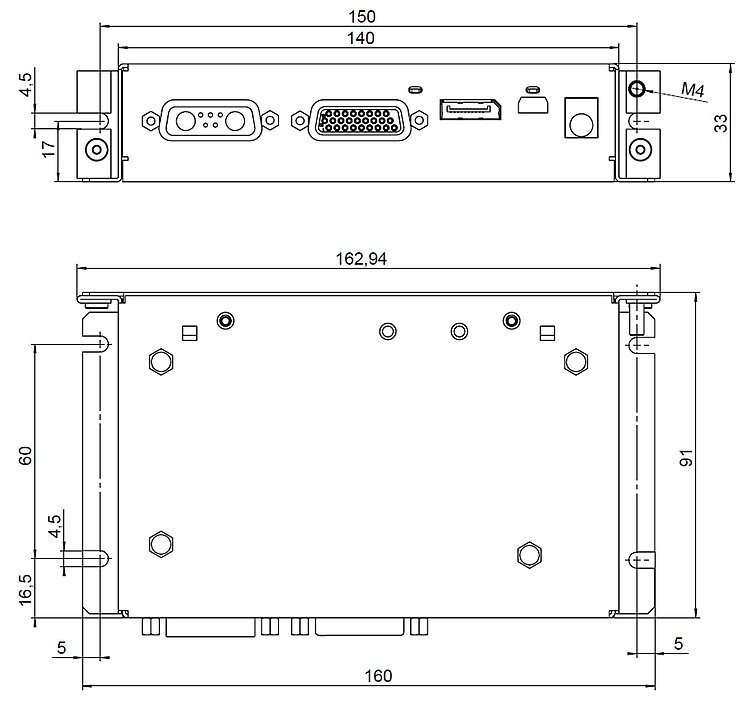

Габариты |
160 x 96 x 33 мм |
160 x 96 x 33 мм |
160 x 96 x 33 мм |
|
Масса |
260 г / 470 г |
260 г / 470 г |
260 г / 470 г |
|
Рабочее напряжение |
24 В |
24 В |
24 В |
|
Максимальная потребляемая мощность |
24 Вт |
24 Вт |
24 Вт |
