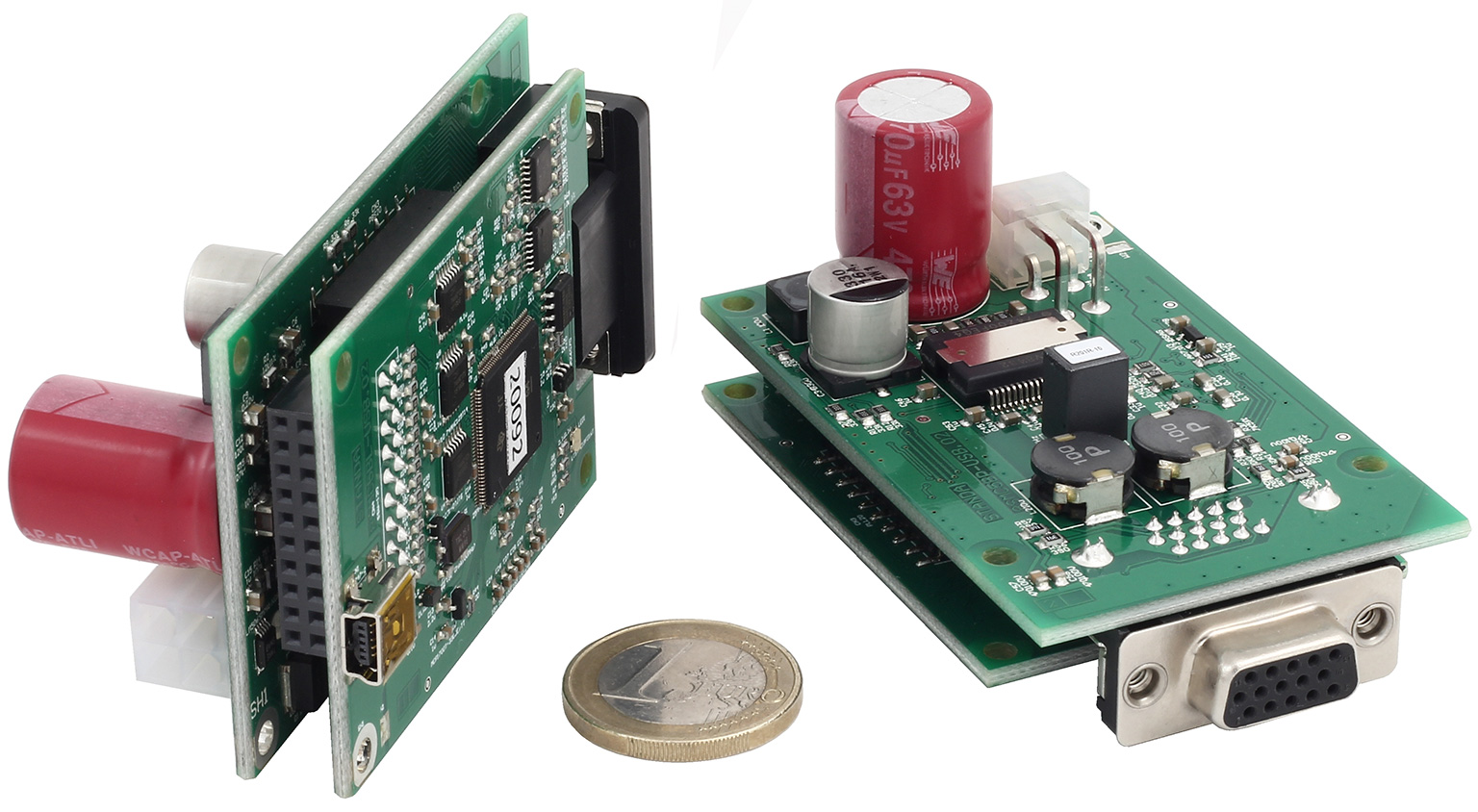

Компактный контроллер с интерфейсом USB для шаговых двигателей и двигателей постоянного тока с внешним питанием. Единый интерфейс для двигателей любого типа. Блоки питания, необходимые для работы контроллеров и моторизованных позиционеров, в комплект не входят и приобретаются отдельно. Контроллер может работать с двигателями с током обмотки до 3 А. USB соединение обеспечивает легкость подключения и простоту работы с компьютером. Несколько контроллеров могут быть подключены к одному компьютеру через несколько USB-портов или с помощью специальной объединительной платы, поставляемой в составе многоосных систем. Контроллер совместим практически со всеми операционными системами (Windows, Mac OS X, Linux и т. д.). Программное обеспечение включает в себя поддержку скриптового языка. Удобный графический интерфейс позволяет с легкостью управлять позиционерами, проводить диагностику и настройку систем. Реализован в многоосевом варианте. С контроллером предоставляется все необходимое программное обеспечение и конфигурационные файлы, чтобы быстро начать работу по принципу "подключил и работает". Достаточно загрузить конфигурационный файл для позиционера из раздела Конфигурационные файлы в XILab. Модель 8SMC5B-USB обладает всеми преимуществами 8SMC5-USB, включая все новые функции, внедренные в новых моделях серии 8SMC5-USB, при этом оставаясь в габаритах более компактной предыдущей версии контроллера 8SMC4-USB. Модель разработана для интеграции нового контроллера в системы, спроектированные под предыдущую версию контроллера 8SMC4-USB.
Особенности:- Совместимость с Windows XP/7/8/10, Linux, Mac OS; - Сохранение данных в файл и flash память; - Автокалибровка домашней позиции; - ТТЛ-синхронизация; - Графический интерфейс XILab; - Режимы деления шага до 1/256 шага; - Обнаружение потери шагов; - Ток в обмотке мотора до 3 А; - Напряжение питания 12-48 В; |
|
Технические характеристики:
|
Параметр |
Значение |
|
Ток в обмотке питания, А | |
|
Шаговый двигатель |
0.1-3 |
|
Двигатель постоянного тока |
0.1-6 |
|
Источник питания, В |
12-48 |
|
Режимы деления шага |
1-1/256 |
|
Максимальная скорость | |
|
Шаговый двигатель |
35000 шагов/с |
|
Двигатель постоянного тока |
800000 сч. энкодера/с |
|
Разъем двигателя |
DB15F |
|
Интерфейс |
USB, COM порт |
|
Рабочая температура |
До +70 °C |
|
Световая индикация |
Присутствует |
|
Режимы работы |
Движение в направлении, движение в заданную точку, смещение на заданную дельту, поддержание заданной скорости, трапецевидный профиль скорости, режим компенсации люфта, автоматическая калибровка домашней позиции |
|
Профиль скорости |
Трапецевидный |
|
Счетчик позиции |
40 бит |
|
Обратная связь |
Квадротурный энкодер (опционально) |
|
Концевые выключатели |
2 шт. |
|
Ширина полосы обратной связи |
200 кГц |
Модели:
|
Модель |
Примечания |
Кол-во осей |
|
8SMC5-USB |
Плата контроллера |
1 |
|
8SMC5-USB-B8-1 |

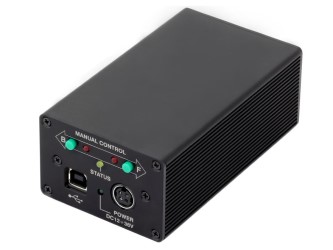

Компактный корпус |
1 |
|
8SMC5-USB-B9-2 |
- |
2 |
|
8SMC5-USB-B9-2BR |
1 ось с управлением тормозом |
2 |
|
8SMC5-USB-B8-B9 |
- |
3 |
|
8SMC5-USB-B8-B9-BR |
1 ось с управлением тормозом |
3 |
|
8SMC5-USB-B9-B9 |
- |
4 |
|
8SMC5-USB-B9-B9-BR |
1 ось с управлением тормозом |
4 |
|
8SMC5-USB-B8-1BR |
Компактный корпус. 1 ось с управлением тормозом |
1 |
|
8SMC5-USB-BR1 |
Плата контроллера с управлением тормозом |
1 |
|
8SMC5B-USB |
Компактная плата контроллера |
1 |
|
8Eth1 |
Адаптер для управления контроллером по Ethernet |
- |
|
8JXY-03 |
Джойстик |
2 |
|
8A-KPPX-KPJX |
Разветвитель питания на 2 контроллера |
- |
