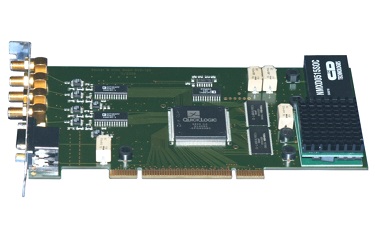

Контроллер управления гальванометром GVD-120 от компании Becker&Hickl генерирует линейно изменяющиеся сигналы для отражений луча по оси X и Y. Эти сигналы генерируются исключительно аппаратной частью контроллера GVD-120, поэтому формы сигналов не зависят от скорости компьютера и любой временной задержки программного обеспечения. Для сигналов обратного хода генерируется циклоидная форма сигнала. Это позволяет минимизировать механические отклики благодаря чему достигается очень высокая скорость сканирования. Контроллер управления гальванометром GVD-120 также генерирует импульсы синхронизации сканирования для всех плат счета фотонов компании Becker&Hickl, а также сигналы гашения луча, мультиплексирования и управления интенсивностью для диодных лазеров.
Особенности:
- генератор сигналов для X и Y гальванических зеркал;
- дифференциальное выходное напряжение X+/X-, Y+/Y-;
- максимальный диапазон выходного сигнала +/- 10 В;
- генерация сигналов сканирования для TCSPC плат счета фотонов SPC-830, SPC-140, SPC-150;
- управление лазером для всех пикосекундных лазеров серии BDL компании Becker&Hick;
- PCI плата с со специализированным ПО для Windows 8/7/Vista/XP.
Технические параметры контроллера управления гальванометром GVD-120:
|
Параметр |
Значение |
|
Абсолютное максимальный диапазон выходного напряжения при X+, X-, Y+, Y- |
+/- 10 В |
|
Выходной импеданс X+, X-, Y+, Y- |
50 ОМ |
|
Абсолютное максимальное дифференциальное выходное напряжение |X+ X-| или |Y+ Y-| |
20 В |
|
максимальное дифференциальное выходное напряжение |X+ X-| или |Y+ Y-| с помощью ПО SPCM |
10 В |
|
Сигналы выходного напряжения сканирования, включения лазера, маршрутизация лазера |
TTL |
|
Минимальная ширина импульса сигнала сканирования |
100 нс |
|
Диапазон выходного напряжения мощности лазера |
0 В до +10 В |
|
Поставщик
|
Becker&Hickl |
