ICE (Integrated Control Electronics) — это компактный набор электроники с цифровым управлением, который будет точно управлять и стабилизировать наши лазеры D2-100 DBR и связанный с ними набор фотонных инструментов. Это упростит вашу экспериментальную конструкцию и уменьшит SWaP, сохраняя при этом такую же высокую производительность, которую мы предлагаем в наших модульных блоках D2.

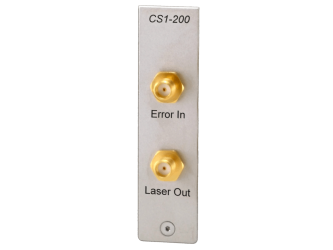

ICE-CS1 — это драйвер тока на плате и частотный сервопривод, встроенные в одну печатную плату. Тесная интеграция повышает производительность обоих компонентов, необходимых для управления и стабилизации прецизионного диодного лазера.
Сервопривод имеет полную полосу пропускания 3 МГц, ограниченную только сглаживанием пиковой блокировки 4 МГц. Он обеспечивает жесткую пиковую привязку к сигналу ошибки без использования внешнего источника модуляции и синхронного усилителя.
Особенности:
- Источник тока Либбрехта-Холла;
- Самый низкий шум тока;
- Сервопривод блокировки пика ПИД;
- Полоса пропускания 3 МГц.
Технические характеристики:
|
Параметр |
Значение | ||
|
|
ICE-CS1-200 |
ICE-CS1-500 |
Ед. изм. |
|
Источник тока |
|
| |
|
Диапазон |
200 |
500 |
мА |
|
Плотность шума |
100 |
200 |
пА/√ Гц |
|
Среднекв. шум (от 10 Гц до 100 кГц) |
<50 |
<100 |
нА |
|
Среднекв. шум (от 10 Гц до 1 МГц) |
<100 |
<150 |
нА |
|
Среднекв. шум (от 10 Гц до 10 МГц) |
<300 |
<500 |
нА |
|
Абсолютная точность |
<2 |
<2 |
% |
|
Температурный коэффициент |
<1 |
<5 |
мкА/°C |
|
Сервопривод частоты |
|
|
|
|
Диапазон ввода ошибки |
±1 |
В | |
|
Шум входного напряжения |
<5 |
|
нВ/√ Гц |
|
Пропускная способность цикла |
>3 |
|
МГц |
|
ωI (интегральный/пропорциональный ноль) |
3, 10, 30, 100, 300 |
|
кГц |
|
ωD (пропорциональный/дифференциальный нуль) |
Фиксировано на 3x ωI или выключено |
|
|
|
Пропорциональное усиление |
От -20 до +22 |
|
дБ |
|
Разрешение усиления |
2 |
|
дБ |
|
Поставщик
|
Vescent |
