Рабочий диапазон
|
980-1620 нм |

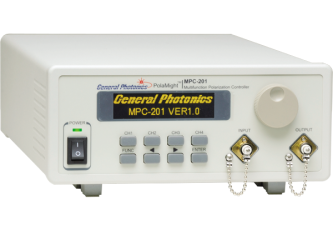

Контроллер состояния поляризации MPC-201 имеет 4 режима работы: скремблинг с изменяемой скоростью, ручная регулировка поляризации, модуляция и генерация случайного состояния поляризации от внешнего триггера.
Четыре различных метода позволяют:
- Генерировать излучение с поляризацией, изменение которой описывается на сфере Пуанкаре спиралью с неподвижной или вращающейся осью. Состояние поляризации изменяется практически равномерно (скремблинг типа «Tornado»);
- Генерировать излучение с поляризацией изменение которой описывается на сфере Пуанкаре распределением Рэлея;
- Генерировать излучение с изменением поляризации, называемым «треугольным» скремблингом;
- Генерировать излучение с случайным дискретным изменением поляризации.
В режиме модуляции состояния поляризации каждая ось контроля поляризации может отдельно контролироваться синусоидальным, прямоугольным или треугольным сигналом с заданной частотой и амплитудой. Также MPC-201 может использоваться как эмулятор поляризационного скремблера.

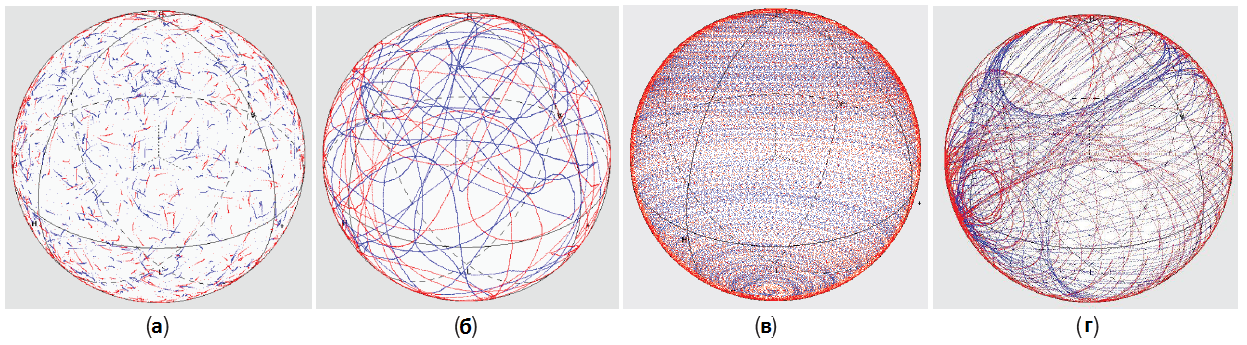

Визуализация процесса изменения состояния поляризации. а - дискретный метод, б - Релеевский, в - «Tornado» (фиксированная ось), г - «Tornado» (вращающаяся ось)
Особенности:- Несколько режимов контроля поляризации; - Квазиравномерное распределение скорости; - Эмуляция состояния поляризации в волокне; - Дискретный скремблинг состояния поляризации; - Модуляция состояния поляризации; - Низкие потери. |
Применения:- Поляризационный скремблинг; - Эмуляция различных состояний поляризации; - Эмуляция поляризационной модовой дисперсии; - Исследования поляризационно-зависимых параметров систем; - Измерение степени поляризации; - Измерение поляризационно-зависимых потерь.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Диапазон рабочих длин волн |
980 - 1310 или 1260 - 1620 |
нм |
|
Поляризационный скремблинг |
Дискретные случайные состояния: от 0 до 20000 |
точек / с |
|
Треугольный: от 0 до 2000 х 2π |
рад / с | |
|
Распределение Рэлея: от 0 до 2000 |
рад / с | |
|
«Tornado» (квазиравномерное): от 0 до 2000 |
оборотов / с | |
|
Вносимые потери |
< 0.5 |
дБ |
|
Обратные потери |
> 50 |
дБ |
|
Поляризационные потери |
< 0.05 |
дБ |
|
Ручной контроль поляризации |
Количество каналов: 4 |
шт. |
|
Диапазон: 0 - 4 π |
шт. | |
|
Поляризационная модовая дисперсия |
< 0.1 |
пс |
|
Интерфейсы |
USB, Ethernet, RS-232, GPIB |
- |
|
Оптическая мощность |
1 |
Вт |
|
Напряжение питания |
100 - 240 В, 50 - 60 Гц |
- |
|
Рабочий диапазон температур |
От 0 до +50 |
°C |
Модели:
|
Модель |
Описание |
|
MPC-201-1-FC/APC |
Многофункциональный поляризационный контроллер, 1260-1620 нм, FC/APC коннектор |
|
MPC-201-2-FC/APC |
Многофункциональный поляризационный контроллер, 980-1310 нм, FC/APC коннектор |
