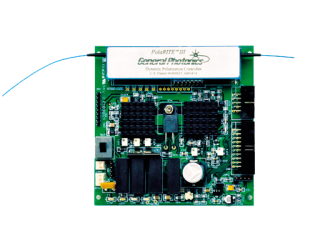

Динамический контроллер поляризации PCD-M02 с миниатюрным пьезодрайвером, позволяет работать с различными типами волокон. Состояние поляризации непосредственно управляется путем подачи сигнала на аналоговый (0 - 5 В) или цифровой вход (12 бит, ТТЛ). Позволяет конвертировать любое состояние поляризации на входе в любого состояния на выходе контроллера. Серия контроллеров вносит низкие потери в оптическую линию и обладает миниатюрным размером, что позволяет интегрировать данный контроллер в портативное устройство.
Особенности:- Минимальные вносимые потери; - Низкие потери активации; - Быстрое время реагирования; - Цифровой и аналоговый канал управления; - Компактный размер. |
Применения:- Управление поляризацией; - Скремблирование поляризации; - Измерение потерь поляризации; - Компенсация и имитация дисперсии мод поляризации; - Сенсорные системы. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Рабочая длина волны |
480, 633, 780, 820, 980 - 1550, 1260- 1650 |
нм |
|
Аналоговый вход |
10 |
пин |
|
Цифровой вход |
20 |
пин |
|
Количество каналов |
3 или 4 |
канала |
|
Цифровое разрешение |
12 |
бит |
|
Уровень аналогового сигнала (макс) |
5 |
В |
|
Выходное напряжение (макс) |
140 |
В |
|
Входное сопротивление |
> 20 |
кОм |
|
Напряжение питания |
± 12 |
В |
|
Рабочий диапазон температур |
От 0 до +40 |
°C |
Модели:
|
Модель |
Рабочая длина волны |
Тип коннектора |
Количество каналов |
|
PCD-M02-3X-FC/PC-1 |
480 нм |
FC/PC |
3 канала |
|
PCD-M02-4X-FC/PC -1 |
480 нм |
FC/PC |
4 канала |
|
PCD-M02-3X-FC/APC-1 |
480 нм |
FC/APC |
3 канала |
|
PCD-M02-4X-FC/APC-1 |
480 нм |
FC/APC |
4 канала |
|
PCD-M02-3X-FC/PC -2 |
633 нм |
FC/PC |
3 канала |
|
PCD-M02-4X-FC/PC -2 |
633 нм |
FC/PC |
4 канала |
|
PCD-M02-3X-FC/APC-2 |
633 нм |
FC/APC |
3 канала |
|
PCD-M02-4X-FC/APC-2 |
633 нм |
FC/APC |
4 канала |
|
PCD-M02-3X-FC/PC -3 |
780 нм |
FC/PC |
3 канала |
|
PCD-M02-4X-FC/PC -3 |
780 нм |
FC/PC |
4 канала |
|
PCD-M02-3X-FC/APC-3 |
780 нм |
FC/APC |
3 канала |
|
PCD-M02-4X-FC/APC-3 |
780 нм |
FC/APC |
4 канала |
|
PCD-M02-3X-FC/PC -4 |
820 нм |
FC/PC |
3 канала |
|
PCD-M02-4X-FC/PC -4 |
820 нм |
FC/PC |
4 канала |
|
PCD-M02-3X-FC/APC-4 |
820 нм |
FC/APC |
3 канала |
|
PCD-M02-4X-FC/APC-4 |
820 нм |
FC/APC |
4 канала |
|
PCD-M02-3X-FC/PC -5 |
980 -1550 нм |
FC/PC |
3 канала |
|
PCD-M02-4X-FC/PC -5 |
980 - 1550 нм |
FC/PC |
4 канала |
|
PCD-M02-3X-FC/APC-5 |
980 - 1550 нм |
FC/APC |
3 канала |
|
PCD-M02-4X-FC/APC-5 |
980 - 1550 нм |
FC/APC |
4 канала |
|
PCD-M02-3X-FC/PC -6 |
1260 - 1650 нм |
FC/PC |
3 канала |
|
PCD-M02-4X-FC/PC -6 |
1260 - 1650 нм |
FC/PC |
4 канала |
|
PCD-M02-3X-FC/APC-6 |
1260 - 1650 нм |
FC/APC |
3 канала |
|
PCD-M02-4X-FC/APC-6 |
1260 - 1650 нм |
FC/APC |
4 канала |
