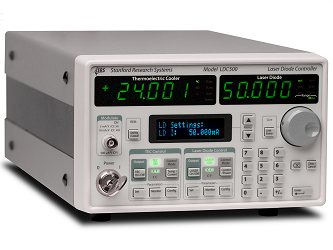

Контроллеры лазерных диодов серии LDC500 компании Stanford Research Systems - высокостабильные, малошумящие источники тока со встроенными контроллерами температуры - по очень доступным ценам.
Серия контроллеров LDC500 от компании Stanford Research Systems - идеальные инструменты для контроля тока и температуры Ваших лазерных диодов. Они обладают высокой производительностью и функциями, которые Вы ожидаете от инструментов, стоимость которых в два раза выше. Контроллер лазерного диода LDC501 имеет выходной ток до 500 мА с менее чем 1.1 мкА среднеквадратичного шума, контроллер LDC500 имеет ток до 100 мА и менее 0.3 мкА шума, контроллер LDC502 обеспечивает ток до 2 А.
Благодаря малошумящему источнику тока, высокоточному контроллеру температуры с выходной мощностью 36 Вт и стандартным компьютерным интерфейсам, включая Ethernet, серия контроллеров лазерных диодов LDC500 компании Stanford Research Systems является правильным выбором для Ваших приложений тестирования и управления лазерным диодом.
|
Драйвер лазерного диода:
- Источник тока на 100 мА (LDC500), на 500 мА (LDC501), на 2 А (LDC502); - Сверхнизкий дрейф (< 10 ppm/ °C); - Токовый шум <0.3 мкА; - Поддерживаемые интерфейсы: GPIB, RS-232 и Ethernet.
|
Контроллер термоэлектрического охлаждения: - Выходная мощность 36 Вт; - Сверхвысокая стабильность (0.0005 °С/°С); - Автонастройка параметров петли; - Динамическое коммутирование между режимами постоянного тока и постоянной температуры. |
Простой в использовании интерфейс
Контроллер LDC500 компании Stanford Research Systems имеет интуитивно понятный пользовательский интерфейс, и многие пользователи в первый раз смогут управлять прибором, не открывая руководство (хотя настоятельно рекомендуется прочитать его). В отличие от моделей конкурентов контроллеры серии LDC500 имеют специальный дисплей на передней панели для ввода параметров. Вам не нужно жертвовать контролем температуры или тока, чтобы просто изменить настройку прибора - для этого у Вас есть отдельный двухстрочный синий буквенно-цифровой дисплей. Кроме того, яркие 5-значные зеленые светодиодные индикаторы постоянно мониторят ток и температуру и имеют достаточно большие размеры, чтобы их можно было легко читать из любой точки лаборатории.
Защита лазерных диодов
Множественные функции защиты лазерного диода, включая включение медленного старта, регулируемые пределы тока и регулируемое соответствующее напряжение, сохраняют Ваши лазерные диоды в безопасности, когда происходят неожиданные события. Быстрая фиксация и отключение обеспечивают дополнительную защиту от прерывистого контакта с лазером. В сочетании эти функции обеспечивают бесперебойное и безопасное управление Вашим лазерным диодом.
Линейные источники питания
Независимые линейные источники питания используются для контроллера лазерного диода и контроллера температуры. Источники питания спроектированы с помощью магнитоэкранированного тороидального трансформатора и обеспечивают сверхчистую, стабильную изолированную мощность.
Компьютерное управление
Удаленное управление контроллерами серии LDC500 компании Stanford Research Systems поддерживается интерфейсами GPIB, RS-232 и Ethernet. Все функции прибора можно контролировать и считывать через любой из интерфейсов. До девяти полных конфигураций прибора можно сохранить в энергонезависимой памяти и вызвать их в любое время. Для синхронизации другого тестового оборудования доступен также триггерный выход TTL.
Стабильный лазерный диодный контроллер
Чтобы обеспечить стабильный оптический выход с вашего лазерного диода, контроллеры серии LDC500 компании Stanford Research Systems были разработаны для обеспечения бесшумной и точной работы. Они с точностью до ± 0.01%, имеют автоматизированные тестовые установки, среднеквадратичный шум составляет 0.3 мкА, и они соответствуют спецификации дрейфа 10 ppm /°C.
Контроллер имеет два режима работы для лазерного диода: постоянный ток и постоянную мощность. Режим постоянного тока (CC) программирует источник на точную амплитуду постоянного тока. В качестве альтернативы, режим постоянной оптической мощности (CP) обслуживает текущий источник для поддержания постоянного сигнала на контрольном фотодиоде. Оба режима управления позволяют добавлять внешний сигнал модуляции с регулируемой полосой пропускания до 1 МГц (в режиме CC) или 10 кГц (в режиме CP).
Еще одна удобная функция, которую предлагает серия LDC500, - это полностью программируемое напряжение смещения фотодиода. Вы можете установить смещение от 0 до 5 В с передней панели или дистанционно с помощью одного из компьютерных интерфейсов.
Переключение между режимами
Уникальной особенностью контроллеров лазерных диодов серии LDC500 компании Stanford Research Systems является динамический режим «Bumpless Transfer» между режимами CC и CP. Эта функция означает, что Вам не нужно выключать лазер для переключения режимов - просто нажмите кнопку «Current / Power».
Контроллер температуры с выходной мощностью 36 Вт
Встроенный контроллер температуры с выходной мощностью 36 Вт серии LDC500 компании Stanford Research Systems позволяет регулировать температуру с разрешением 0.001 °C и измерять температуру с точностью 0.01 °C (с калиброванным датчиком). Он поддерживает типовую стабильность 0.0005 °C/°C по отношению к комнатной температуре и имеет очень широкий диапазон регулировки температуры.
Контроллер TEC также имеет два режима работы: режим постоянной температуры (CT) управляет током TEC охладителя для поддержания фиксированной температуры (или необработанного значения датчика), а режим постоянного тока (CC) управляет TEC охладителем при фиксированном токе. Термистор, датчики RTD и IC также поддерживаются.
Серия контроллеров лазерных диодов LDC500 компании Stanford Research Systems предлагает функцию автонастройки, которая автоматически оптимизирует параметры ПИД-регулятора контроллера. Разумеется, обеспечивается полное ручное управление. Динамический переход между режимами CT и CC для TEC охладителя также прост - просто нажмите кнопку Temp/Current.
Температурная стабильность
Температурные колебания в типовой лаборатории часто могут превышать несколько градусов Цельсия в течение дня. Небольшие изменения температуры могут означать значительные изменения тока в Вашем лазерном диоде, если Ваш контроллер не справляется с задачей.
Контроллеры лазерных диодов LDC500, LDC501 и LDC502 компании Stanford Research Systems имеют температурный коэффициент 10 ppm/°C, что в пять раз лучше, чем конкурирующие модели, что делает его идеальным контроллером для прецизионных экспериментов с лазерным диодом.
Технические характеристики контроллера лазерного диода серии LDC500 компании Stanford Research Systems:
|
Спецификация контроллеров лазерных диодов LDC500 Stanford Research Systems | |
|
Источник тока | |
|
Диапазон |
0 до 100 мА, от 0 до 50 мА (LDC500)
|
|
Разрешение заданного значения |
1 мкА (LDC500), 10 мкА (LDC501), 0,1 мА (LDC502) |
|
Точность |
± 0,02% от полной шкалы |
|
Выходной импеданс |
> 1 МОм (DC) |
|
Стабильность | |
|
Тепловая |
<10 ppm/°C |
|
Краткосрочная |
<5 ppm полная шкала (1 час) |
|
Долгосрочная |
<15 ppm полная шкала (24 часа) |
|
Среднеквадратичный шум |
LDC500 (от 10 Гц до 1 МГц)
4,5 мкА (высокий диапазон / высокая полоса пропускания)
1 мкА (низкий диапазон / низкая полоса пропускания)
25 мкА (высокий диапазон / высокая полоса пропускания)
3,5 мкА (низкий диапазон / низкая полоса пропускания) |
|
Соответствующее напряжение | |
|
Диапазон |
0 - 10 В, программируемый |
|
Разрешение |
10 мВ |
|
Точность |
0,2 В |
|
Предельный ток | |
|
Диапазон |
0 до 100 мА, от 0 до 50 мА (LDC500)
|
|
Разрешение |
10 мкА (LDC500 и LDC501), 0,1 мА (LDC502) |
|
Точность |
± 0,1 мА (LDC500 и LDC501), ± 0,4 мА (LDC502) |
|
Аналоговая модуляция | |
|
Входной диапазон |
От -10 В до +10 В |
|
Входное сопротивление |
2 кОм, тип. |
|
Усиление | |
|
Режим CC |
LDC500
|
|
Режим CP |
LDC500 и LDC501
|
|
Полоса пропускания (-3 дБ) | |
|
Режим CC |
DC до 1,0 МГц (высокая пропускная способность, LDC500 и LDC501)
|
|
Режим CP |
DC до 5 кГц (высокая пропускная способность)
|
|
Контрольный фотодиод | |
|
Напряжение смещения |
0 - 5 В, программируемый |
|
Диапазон тока фотодиода |
От 0 до 5000 мкА (LDC500 и LDC501), от 0 до 10000 мкА (LDC502) |
|
Разрешение заданного значения |
0,1 мкА (режим CP) |
|
Точность установки |
± 2 мкА (LDC500 / LDC501)
|
|
Измерение и отображение | |
|
Выходной ток | |
|
Разрешение |
1 мкА (LDC500), 10 мкА (LDC501), 0,1 мА (LDC502) |
|
Точность |
± 0,02% FS |
|
Ток фотодиода | |
|
Разрешение |
0,1 мкА |
|
Точность |
± 0,02% FS |
|
Прямое напряжение лазерного диода | |
|
Разрешение |
1 мВ |
|
Точность |
± 0,02% FS (4 провода) |
|
Контроль температуры | |
|
Диапазон регулировки | |
|
ИК-датчик |
-55 ° C до +150 ° C |
|
От -150 ° C до + 250 ° C (от 10 до 500 кОм) | |
|
Разрешение заданного значения | |
|
Температура |
0,001 ° C |
|
Сопротивление |
0,1 Ом |
|
Точность установки | |
|
Температура |
± 0,01 ° C (зависит от датчика) |
|
сопротивление |
0,1% от сопротивления датчика |
|
Стабильность (тип.) |
(с использованием термистора NTC с сопротивлением 10 кОм) |
|
тепловая |
0,0005 ° C / ° C (против окружающей среды) |
|
краткосрочная |
± 0,001 ° C (1 час). |
|
долгосрочная |
± 0,002 ° C (24 часа) |
|
Алгоритм управления |
PID |
|
Автоперестройка |
Шаг ответа |
|
Выход TEC | |
|
Тип источника |
Линейный, биполярный источник тока |
|
Текущий диапазон |
-4,5 А до +4,5 А |
|
Разрешение заданного значения |
1 мА |
|
Точность установки |
± 5 мА |
|
Максимальная мощность |
36 Вт |
|
Соответствующее напряжение |
> 8 В постоянного тока |
|
Текущий шум |
<0,1 мА rms @ 1 A выход, <0,2 мА rms @ 4 A выход (от 10 Гц до 1 МГц) |
|
Текущие ограничения | |
|
Диапазон |
0 до 4,5 А |
|
Точность |
± 5 мА |
|
Датчики температуры | |
|
Термисторы |
От 10 Ом до 500 кОм (10 мкА, 100 мкА, 1000 мкА) |
|
RTD |
Pt-100, Pt-1000 (возбуждение 1 мА) |
|
Датчики напряжения IC |
LM335 и эквивалент |
|
Датчики тока IC |
AD590 и эквивалент |
|
Измерение и отображение | |
|
Температура | |
|
Разрешение |
0.001 ° C |
|
Термистор | |
|
Разрешение |
0.1 Ом |
|
Точность |
± 0,2% + 0,05 Ом |
|
TEC ток | |
|
Разрешение |
1 мА |
|
Точность |
± 5 мА |
|
Напряжение TEC | |
|
Разрешение |
1 мВ |
|
Точность |
± 5 мВ (4 провода) |
|
Общие параметры | |
|
Типы разъемов |
DB9-F (лазерный диод), DB15-F (TEC), BNC (модулирующий, триггерный выход) |
|
Интерфейсы |
GPIB (IEEE-488.2), RS-232, Ethernet |
|
Мощность |
100 Вт, 100/120 В переменного тока или 220/240 В переменного тока, 50 Гц / 60 Гц |
|
Габаритные размеры |
177,8 × 127 × 75 мм (ШхВхД) |
|
Вес |
6 кг |
|
Гарантия |
12 месяцев |
|
Поставщик
|
Stanford Research Systems |
