Поставщик
|
Vescent |
|
Тип оборудования
|
контроллеры |
|
Применение оборудования
|
оптическая метрология |

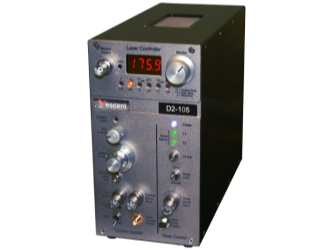

D2-105 представляет собой прецизионный диодный лазерный источник тока, основанный на схеме Либбрехта-Холла. При плотности тока шума <100 пА/мкГц D2-105 имеет более низкий уровень шума, чем любой другой доступный в продаже лазерный контроллер. Этот сверхнизкоточный шум идеально подходит для прецизионной спектроскопии и метрологии. Кроме того, двухступенчатый контроль температуры обеспечивает стабильность менее мК, обеспечивая долговременную стабильность частоты.
Вход сервопривода тока на передней панели BNC обеспечивает высокоскоростное (> 10 МГц) сервоуправление частотой лазера. Кроме того, высокоскоростная модуляция обеспечивается портом RF на передней панели, который подключается непосредственно к выходному току лазера SMA. Это позволяет пользователю напрямую записывать боковые полосы на лазер с помощью инжектируемого тока, что позволяет сэкономить на использовании дорогостоящих AOM и EOM. Чтобы исключить гармоники частотой 60 Гц из выходного тока, D2-105 питается либо от линейного источника питания D2-005, либо от источника питания, предоставляемого пользователем, через коммутационную плату (D2-001).
D2-105 оснащен двумя независимыми петлевыми ПИД-фильтрами для управления температурой вашего диодного лазера. Диапазон параметров для одного из этих контуров расширен, чтобы упростить регулирование температуры лазеров с малой тепловой массой. Другой контур также можно модифицировать для управления быстрыми циклами.
D2-105 предназначен для интеграции в нашу бесстоечную стойку. Таким образом, он может питаться от D2-005 или от соседнего электронного модуля D2. При использовании в качестве автономного продукта он может питаться либо от D2-005, либо от блока питания, поставляемого пользователем, через коммутационную плату.
Особенности:
- Параметры ПИД-регулятора для облегчения контроля температуры по сравнению с лазерами с малой тепловой массой;
- Лазерный контроллер с самым низким уровнем шума из доступных на рынке;
- Двухступенчатый ПИД-регулятор температуры;
- Высокоскоростные сервоприводы и радиочастотные входы;
- Ограничение тока и безопасное включение;
- Широкая полоса модуляции.
Технические характеристики:
|
Параметр |
Значение | ||
|
|
D2-105-200 |
D2-105-500 |
Ед. изм. |
|
Источник тока | |||
|
Диапазон |
0-200 |
0-500 |
мА |
|
Плотность шума |
<100 |
<200 |
пА/мкГц |
|
Среднекв. шум (10 Гц - 100 кГц) |
<50 |
<100 |
нА |
|
Среднекв. шум (10 Гц - 1 МГц) |
<100 |
<150 |
нА |
|
Среднекв. шум (10 Гц - 10 МГц) |
< 300 |
< 500 |
нА |
|
Разрешение монитора (экран) |
0.1 |
1 |
мА |
|
Абсолютная точность |
2 |
2 |
% |
|
Температурный коэффициент |
<1 |
<5 |
A/°C |
|
Вход сервопривода | |||
|
Входное сопротивление |
1000 |
1000 | |
|
Пропускная способность |
>10 |
>10 |
МГц |
|
Коэффициент модуляции |
1 |
1 |
мА/В |
|
Входной диапазон модуляции |
±10 |
±10 |
В |
|
Полоса пропускания ВЧ-входа |
От 0.5 до >1 | ||
