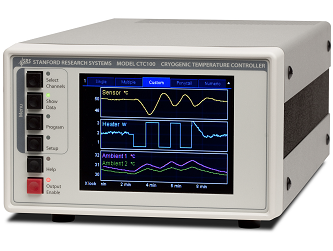

Контроллер криогенных температур CTC100 компании Stanford Research Systems - высокопроизводительный прибор, который может контролировать температуру с разрешением на уровне милликельвинов.
Контроллер CTC100 подходит для широкого спектра исследований и промышленных применений. Система состоит из 4 входов для датчиков температуры, 2 высокомощных выходов (до 100 Вт на нагрузку 25 Ом) и 4 аналоговых выходов и до 6 цепей управления с обратной связью. 4 налоговых выхода общего назначения и 8 цифровых входов/выходов доступны вместе с функциями автоподстройки ПИД-параметров.
Особенности:
- Входы для 4 температурных датчиков;
- 2 выхода для нагревателей и 4 выхода аналоговых напряжений;
- До 6 цепей управления с обратной связью;
- 4 аналоговых и 8 цифровых каналов ввода/вывода;
- Цветной сенсорный дисплей;
- Регистратор данных;
- Создание пользовательских макросов;
- Интерфейсы USB, Ethernet, RS-232 и GPIB.
|

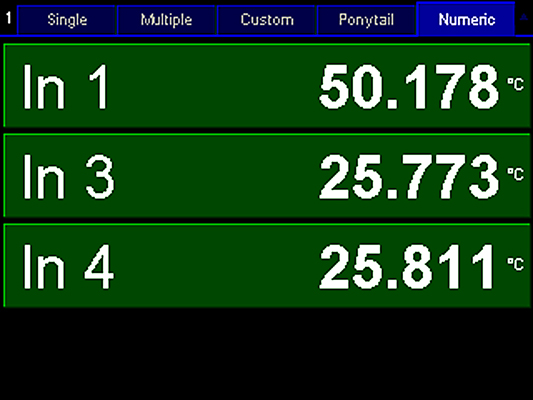

Отображение данных в числовом формате |

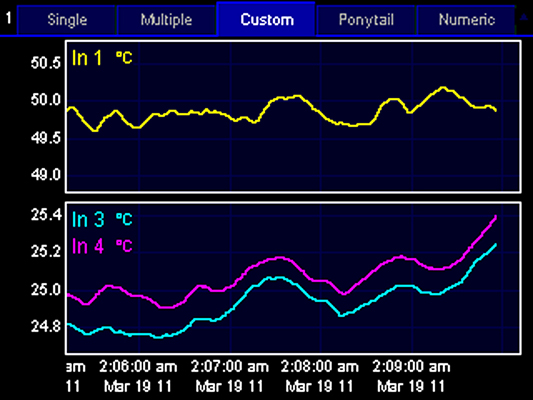

Отображение данных в графическом формате |
Входы детекторов
CTC100 предлагает четыре входа для детекторов температуры, которые могут считывать RTD, термисторы и диоды. Каждый входной канал имеет свой собственный 24-разрядный АЦП с одиннадцатью входными диапазонами и оснащен собственным независимым источником тока возбуждения.
Стандартные калибровочные кривые для различных датчиков находятся в памяти устройства, также могут быть введены пользовательские калибровочные кривые до 200 точек каждая. Каждый вход датчика имеет верхний и нижний пределы значений, а также предел скорости измерений. При превышении лимитов, звучит сигнал тревоги. Входные сигналы датчика могут быть отфильтрованы по нижним частотам для уменьшения шума и / или вычтен из другого канала.
Управление с обратной связью
Имея до шести доступных контуров управления с обратной связью, CTC100 может обеспечить точный контроль температуры каждого из выходов нагревателя, постоянно регулируя мощность нагревателя. Любой из каналов CTC100 может быть выбран в качестве входа для любой цепи обратной связи. Постоянные времени обратной связи можно регулировать в диапазоне от 200 мс до 10 часов.
Для каждого канала можно сохранить до десяти наборов ПИД-параметров. Заданные значения могут быть увеличены с фиксированной скоростью (или с помощью пользовательской программы), установленной с аналогового входа.
Аналоговые и цифровые входы / выходы
CTC100 поставляется с четырьмя универсальными каналами ввода / вывода с напряжением ± 10 В, считываемыми 24-разрядным АЦП. Он также имеет восемь цифровых каналов ввода / вывода, которые могут взаимодействовать с пользовательскими программами.
Четыре реле 5 А могут использоваться для управления процессом. Три виртуальных канала, не подключенные к какому-либо физическому входу, позволяют отображать в цифровом и графическом виде, а также записывать вычисленные значения (например, разницу между двумя каналами или значение, рассчитанное пользовательской программой).
Числовой и графический дисплей
Цветной ЖК-дисплей CTC100 может отображать любую комбинацию измерений температуры и выходов нагревателя на графиках или числовых дисплеях. До восьми каналов могут быть построены либо на одном графике с общей осью Y, либо на отдельных графиках с независимыми осями Y. Работа с сенсорным экраном делает инструмент универсальным и простым в использовании.
Регистрация данных
Во внутреннюю память CTC100 можно записать до 4096 показаний на канал. Для более длительного хранения данные могут быть записаны на стандартные USB-накопители или жесткие диски.
Данные, записанные на USB-устройства, можно перенести на компьютер, подключив USB-устройство к ПК. В комплект поставки входят приложения для Windows для отображения данных на графике и их преобразования в различные текстовые форматы ASCII.
Связь с компьютером
Каждый из элементов управления на передней панели CTC100 имеет соответствующую текстовую команду, которая может быть отправлена через USB, Ethernet либо через RS-232, либо через дополнительный интерфейс GPIB.
Когда используется интерфейс USB, CTC100 отображается на компьютере как стандартный COM-порт и может управляться любым программным обеспечением, совместимым с портом RS-232.
Пользовательские программы
Пользовательские программы (макросы), состоящие из одной или нескольких удаленных команд, могут быть загружены в CTC100. Это можно сделать, отправив их через один из портов связи или сохранив их в виде текстовых файлов на запоминающем устройстве USB, а затем подключив устройство к CTC100. Программные макросы также можно вводить и редактировать с передней панели.
Спецификация криогенных температур CTC100 компании Stanford Research Systems:
|
Параметр |
Значения | ||||
|
Контроллер температуры | |||||
|
Мин. частота дискретизации |
1 Гц | ||||
|
Макс. частота дискретизации |
50 - 60 Гц (зависит от частоты переменного тока сети) | ||||
|
Скорость регистрации данных |
10 отсчетов/сек/канал - 1 отсчетов /час/канал
канала или сразу для всех каналов) | ||||
|
Разрешение дисплея |
0.001°C, °F, K, В, A, Вт и т. д., если –1000 < отображаемое значение < 1000; 6 значимых цифр в противном случае | ||||
|
Дисплей |
Цветной сенсорный, 320 × 240 пикселей; данные в цифровом и графическом виде. | ||||
|
Предупреждающие сигналы |
Верхний и нижний пределы температуры или пределы скорости изменения могут быть установлены на каждом канале. | ||||
|
Интерфейс |
USB, Ethernetи RS-232; GPIB (IEEE488.2) опция | ||||
|
Питание |
10 A, 88 - 132 В (AC) или 176 - 264 В (AC), 47 - 63 Гц или DC | ||||
|
Габаритные размеры |
8.5" × 5" × 16" (Ш Х В Х Д) | ||||
|
Вес |
13 lbs. | ||||
|
Гарантия |
1 год | ||||
|
Аналоговые входы/выходы | |||||
|
Входы/выходы |
4 канала I/O входа/выхода напряжения | ||||
|
Разъем |
4 BNC | ||||
|
Диапазон |
±10V В | ||||
|
Разрешение |
24-бит вход, 16-бит выход | ||||
|
Шум АЦП |
30мкВrms (10 отсчетов/сек) | ||||
|
Цифровые входы/выходы | |||||
|
Входы/ Выходы |
8 оптоизолированных TTL каналов | ||||
|
Разъем |
DB-25F | ||||
|
Реле | |||||
|
Выходы |
4 независимых однополюсных реле | ||||
|
100 Вт DC Выход | |||||
|
Выход |
Два однополюсных источника постоянного тока | ||||
|
Разъем |
#6 винтовых зажимов | ||||
|
Диапазон |
50 В 2 A, 50 В 0.2 A, 50 В 0.02 A,
| ||||
|
Разрешение выхода |
16 бит | ||||
|
Точность |
±1 мА (2 A Диапазон)
| ||||
|
Шум (rms) |
(25 Ом нагрузка, DC - 10 Гц)
| ||||
|
Входы диодов, термисторов и резистивных датчиков | |||||
|
Входы |
4 входа для двух- и четырехпроводных термисторов, диодов или резистивных датчиков температуры | ||||
|
Разъем |
Два DB9 (гнездовой) | ||||
|
Диоды | |||||
|
Входной Диапазон |
Ток Возбуждения |
Точность настройки |
Температурный дрейф (тип.) (мин. диапазон) |
Шум (rms)
| |
|
0 - 2.5 В |
10 мкА |
10 мкВ+ 0.01 % считывания |
±5 ppm/°C |
3 мкВ | |
|
Термисторы | |||||
|
Входной Диапазон |
Ток Возбуждения |
Точность настройки |
Температурный дрейф (тип.)
|
Шум (rms)
| |
|
0 - 10 Ом |
1 мА |
±0.007 Ом |
±0.0002 Ом/°C |
0.0003 Ом | |
|
0 - 30 Ом |
300 мкА |
±0.03 Ом |
±0.0004 Ом/°C |
0.001 Ом | |
|
0 - 100 Ом |
100 мкА |
±0.07 Ом |
±0.002 Ом/°C |
0.002 Ом | |
|
0 - 300 Ом |
30 мкА |
±0.25 Ом |
±0.004 Ом/°C |
0.006 Ом | |
|
0 - 1 кОм |
10 мкА |
±0.6 Ом |
±0.01 Ом/°C |
0.02 Ом | |
|
0 - 3 кОм |
3 мкА |
±2 Ом |
±0.06 Ом/°C |
0.06 Ом | |
|
0 - 10 кОм |
1 мкА |
±6 Ом |
±0.2 Ом/°C |
0.2 Ом | |
|
0 - 30 кОм |
300 нА |
±25 Ом |
±1 Ом/°C |
1.0 Ом | |
|
0 - 100 кОм |
100 нА |
±150 Ом |
±3 Ом/°C |
6 Ом | |
|
0 - 300 кОм |
30 нА |
±1 кОм |
±20 Ом/°C |
40 Ом | |
|
0 - 2.5 МОм |
1 мкА |
±1 кОм |
±30 Ом/°C |
10 Ом | |
|
Резистивные детекторы | |||||
|
Входной Диапазон |
Ток Возбуждения |
Точность настройки |
Температурный дрейф (тип.)
|
Шум (rms)
| |
|
0 - 10 Ом |
3 мА |
±0.005 Ом |
±0.0001 Ом/°C |
0.0001 Ом | |
|
0 - 30 Ом |
3 мА |
±0.005 Ом |
±0.0001 Ом/°C |
0.0001 Ом | |
|
0 - 100 Ом |
2 мА |
±0.008 Ом |
±0.0002 Ом/°C |
0.0002 Ом | |
|
0 - 300 Ом |
1 мА |
±0.015 Ом |
±0.0004 Ом/°C |
0.0003 Ом | |
|
0 - 1 кОм |
500 мкА |
±0.05 Ом |
±0.001 Ом/°C |
0.0007 Ом | |
|
0 - 3 кОм |
200 мкА |
±0.1 Ом |
±0.003 Ом/°C |
0.002 Ом | |
|
0 - 10 кОм |
50 мкА |
±0.25 Ом |
±0.01 Ом/°C |
0.007Ом | |
|
0 - 30 кОм |
50 мкА |
±1 Ом |
±0.02 Ом/°C |
0.008 Ом | |
|
0 - 100 кОм |
5 мкА |
±4 Ом |
±1 Ом/°C |
0.12 Ом | |
|
0 - 300 кОм |
5 мкА |
±13 Ом |
±2 Ом/°C |
0.2 Ом | |
|
0 - 2.5 МОм |
1 мкА |
±1 кОм |
±50 Ом/°C |
10 Ом | |
|
Поставщик
|
Stanford Research Systems |
