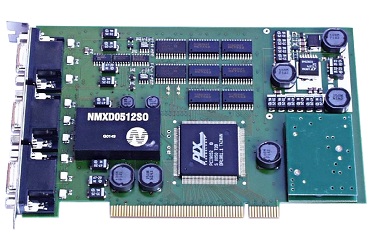

Контроллер детекторов DCC-100 от компании Becker&Hickl предназначен для управления питанием и коэффициентом усиления модулей ФЭУ Hamamatsu H7422, H5783, H5773 или подобных фотоприемников с помощью программного обеспечения. Управление коэффициентом усиления ФЭУ Hamamatsu R3809U MCP осуществляется через источники питания фирмы FuG. При использовании предусилителей компании Becker&Hickl можно обеспечить защиту детекторов от перегрузки. Кроме того контроллер детекторов DCC-100 осуществляет питание термоэлектрических охладителей, например для модуля ФЭУ H7422. Сильноточные цифровые сигналы доступны для управления затвором или фильтром. Контроллер детекторов DCC-100 представляет собой PCI плату совместимую с ПК, которая работает под Windows 8/7/Vista/XP с любой платой счета фотонов компании Becker&Hickl.
Особенности:
- питание и управление коэффициентом усиления модулей ФЭУ Hamamatsu H7422, H5783, H5773;
- защита от перегрузки детекторов при использовании предусилителей HFAC-26;
- полнофункциональная работа с модулем ФЭУ Hamamatsu H7422;
- управление высоким напряжением для модуля ФЭУ Hamamatsu R3809U MCP через источники питания FUG;
- сильноточные цифровые выходы для управления затвором и фильтром;
- питание +12 В, +5 В, -5 В для предусилителей и детекторов;
- PCI плата с со специализированным ПО для Windows 8/7/Vista/XP;
- работает с любой платой счета фотонов Becker&Hickl.

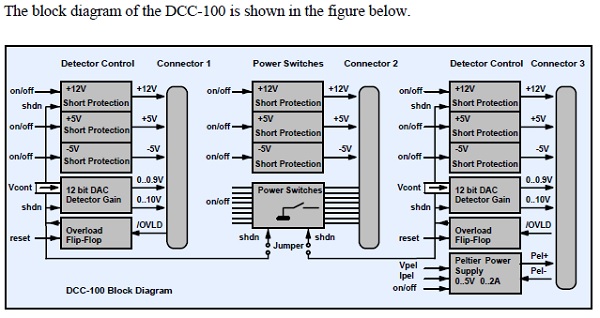

Технические параметры контроллера детекторов DCC-100:
|
Параметр |
Значение |
|
Выходы питания (разъемы 1 до 3): |
|
|
Максимальный ток при +12 В |
100 мА |
|
Ток короткого замыкания при +12 В |
50 мА |
|
Время от перегрузки до сигнала блокировки при +12 В |
10 мс |
|
Выходной ток в режиме блокировки при +12 В |
<0.5 мА |
|
Максимальный ток при +5 В |
200 мА |
|
Ток короткого замыкания при +5 В |
60 мА |
|
Выходной ток в режиме блокировки при +5 В |
<0.5 мА |
|
Максимальный ток при -5 В |
200 мА |
|
Ток короткого замыкания при -5 В |
60 мА |
|
Выходной ток в режиме блокировки при -5 В |
<0.5 мА |
|
Максимальный ток при -12 В |
общий 120 мА, на один выход 60 мА |
|
Ток короткого замыкания при -12 В |
нет защиты от короткого замыкания, не более 1 с |
|
Управление коэффициентом усиления детекторов (разъемы 1 до 3): |
|
|
Разрядность |
12 бит |
|
Диапазон напряжения на ножке 12 |
0 до +10 В |
|
Нагрузка на ножке 12 |
мин. 1 кОм |
|
Выходное сопротивление на ножке 12 |
100 Ом |
|
Диапазон напряжения на ножке 13 |
0 до +0.9 В |
|
Нагрузка на ножке 13 |
мин. 1 кОм |
|
Выходное сопротивление на ножке 13 |
100 Ом |
|
Выходная постоянная времени |
100 мс |
|
Отключение при перегрузке: |
|
|
Входы перегрузки на разъемах 1 и 3 |
TTL, активный низкий сигнал, нагрузочный резистор 10 кОм |
|
Сброс при перегрузке |
с помощью ПО и выключением |
|
Сильноточные переключатели (разъем 2): |
|
|
Типовое сопротивление |
70 мОм |
|
Максимальный ток переключения, одно переключение |
2 А |
|
Максимальный ток переключения, сумма всех переключений |
5 А |
|
Максимальное напряжение выключения при переключении |
20 В |
|
Время переключения при включении и выключении, нагрузка 10 Ом |
100 нс |
|
Блокируемое время переключения |
<1 мкс |
|
Время от блокировки до выключения |
<2 мкс |
|
Питание термоэлектрических охладителей (разъем 3): |
|
|
Выходное напряжение |
0 до 5 В |
|
Выходной ток |
0 до 2 А |
|
Разрядность выходного напряжения и тока |
12 бит |
|
Выходное сопротивление |
0.4 Ом |
|
Выходная емкость |
300 мкФ |
|
Выходная пульсация |
<5 мВ |
|
PCI интерфейс: |
|
|
Габаритные размеры |
160х106х15 мм |
|
Тип интерфейса |
PCI |
|
Доступ к регистру |
только через входы/выходы |
|
Типовой ток питания, +5 В, без нагрузки |
0.6 А |
|
Типовой ток питания, +5 В, максимальная нагрузка |
1.2 А |
|
Типовой ток питания, +12 В, без нагрузки |
0.2 А |
|
Типовой ток питания, +12 В, максимальная нагрузка |
1.6 А |
|
Поставщик
|
Becker&Hickl |
